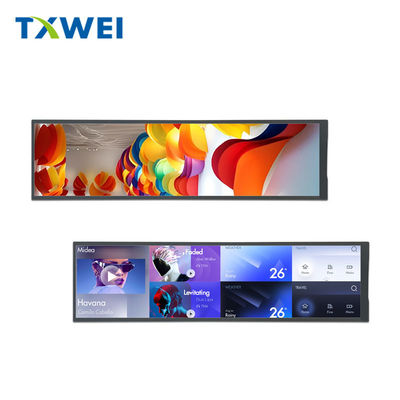

Produit de l'usine de Chine 8.8 pouces type barre TFT affichage 480x1920 pixels Interface MIPI

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Produit de l'usine de Chine 8.8 pouces type barre TFT affichage 480x1920 pixels Interface MIPI

Nombre De Pièces:	negotiate
Prix:	negotiate
Emballage Standard:	cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW880003S0

Nom de l'article:

Valeur Sandard

Taille:

Type de écran LCD:

Matrice active TFT

Nombre de pixels:

480*1920

LANCEMENT DE PIXEL (W*H):

0.114 ((H) X 0.114 ((V) Mm

Zones actives:

54.72 ((H) *218.88 ((V)

Disposition des pixels:

Faisceau RVB

Mettre en évidence:

Écran LCD à barre de haute luminosité

Affichage LCD à interface MIPI BIT

Affichage à écran LCD mécanique

Description du produit

8.8 pouces type barre affichage TFT 480x1920 pixel interface MIPI Introduction du produit

Examen rapide du produit

Taille: 8,8 pouces
Résolution: 480x1920 points
Direction de la vue: IPS
Interface MIPI
¢ IC du pilote:OTA7290B
¢ Conseil de contrôle: non
Lumière (cd/m2): 500
¢Paneau tactile: sans panneau tactile, CTP en option

Définition

Avec son rapport d'aspect ultra large de près de 4:1Utilisez cet écran comme panneau d'information sur un appareil ou un tableau de bord.Cet affichage peut afficher des graphiques larges qui sont écrasés sur d'autres écrans ou peuvent être divisés en sections pour prendre la place de plusieurs autres écrans.

La surface active de l'écran est de 8,8 pouces sur la diagonale.

Informations sur le produit

Les mots clés:	Type de barre TFT 8,8 pouces
Résolution:	480x1920
Interface:	MIPI
Direction de la vue:	IPS Tous les angles de vue
Voltage de fonctionnement:	15 V
La luminance de surface:	500 Cd/m2 (nits)
Écran tactile:	Je ne veux pas.
Ratio de contraste:	1000:01:00
Température de fonctionnement:	¥20°C à +70°C
Température de stockage:	¥30°C à +80°C
Connexion:	Type de connecteur
Les épingles:	40 PINS
Durée de vie de la LED:	30000 heures
Conformité:	Conforme à la réglementation CE&FCC& RoHS

8Produit d'interface MIPI de type barre TFT de 8 pouces affichage 480x1920 pixelsLe dessin

Produit de l'usine de Chine 8.8 pouces type barre TFT affichage 480x1920 pixels Interface MIPI 0

Produit de l'usine de Chine 8.8 pouces type barre TFT affichage 480x1920 pixels Interface MIPI 1

Description de la fonction du module

Le numéro de code.	Le symbole	MDLFonctionnel
1	Le GND	PLe terrain
2	N.C.	N.C.
3~ 4	LEDUne	L'alimentation du terminal d'entrée de l'anode de rétroéclairage.
5	N.C.	N.C.
6 à 7	LEDLe K.	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
8	N.C.	N.C.
9	Le GND	PLe terrain
10	N.C.	N.C.
11	AVDD	Énergie pour circuit analogique
12	N.C.	N.C.
13	VGH	Apporte d'alimentation pour l'alimentation positive pour les TFT
14	N.C.	N.C.
15	VGL	Apporte d'alimentation pour la puissance négative pour TFT
16	N.C.	N.C.
17	Le GND	PLe terrain
18	VCOM	L'alimentation électrique pour la tension commune.
19 à 20	Le GND	PLe terrain
21	Réinitialiser	Réinitialiser l'une ou l'autre broche basse initialise le LSI
22	C.I.V.	alimentation pour circuit CC/DC(2.7- Il y en a trois.6V) Les produits
23	Le code STBYB	Mode de veille
24	TP_SYNC	Signal de synchronisation pour le tableau tactile
25	Le GND	PLe terrain
26	D0P	Pins d'entrée du signal différentiel de données MIPI-DSI
27	D0N	Pins d'entrée du signal différentiel de données MIPI-DSI
28	Le GND	PLe terrain
29	D1P	Pins d'entrée du signal différentiel de données MIPI-DSI
30	D1N	Pins d'entrée du signal différentiel de données MIPI-DSI
31	Le GND	PLe terrain
32	CLKP	Pins d'entrée du signal différentiel MIPI-DSI CLOCK
33	CLKN	Pins d'entrée du signal différentiel MIPI-DSI CLOCK
34	Le GND	PLe terrain
35	D2P	Pins d'entrée du signal différentiel de données MIPI-DSI
36	D2N	Pins d'entrée du signal différentiel de données MIPI-DSI
37	Le GND	PLe terrain
38	D3P	Pins d'entrée du signal différentiel de données MIPI-DSI
39	D3N	Pins d'entrée du signal différentiel de données MIPI-DSI
40	Le GND	PLe terrain

Unedépollution Maximum Rle

Caractéristiques	Le symbole	- Je ne sais pas.	Je suis désolée.	Unité
Température de fonctionnement de la LCM	T_{Le RPO}	-20	+70	°C
Température de stockage de la LCM	T_GST	-30	+80	°C
Humidité	RH	- Je ne sais pas.	90	%

TFTDCCCaractéristiques

Caractéristiques	Le symbole	- Je ne sais pas.	- Je sais.	Je suis désolée.	Unité	Nom de l'entreprise
Taux de fonctionnement du TFT	Hz	- Je ne sais pas.	60	- Je ne sais pas.	Hz	- Je ne sais pas.
Voltage d'alimentation pour ((DC/DC)	VDD	2.7	2.8	3.6	V	- Je ne sais pas.
Porte TFT mise en tension	VGH	- Je ne sais pas.	18	- Je ne sais pas.	V	- Je ne sais pas.
Port TFT hors tension	VGL	- Je ne sais pas.	- 10 ans	- Je ne sais pas.	V	- Je ne sais pas.
TFT tension commune	Vcom	4.5	4.88	5.2	V	- Je ne sais pas.
AVDD	Le nombre de personnes	- Je ne sais pas.	9.6	- Je ne sais pas.	V	- Je ne sais pas.

Caractéristiques de l'unité de rétroéclairage

Le système de rétroéclairage est un type d'éclairage de bord avec 10 LED blanches.

sont indiquées dans les tableaux suivants.

Caractéristiques	Le symbole	- Je ne sais pas.	Le type	Je suis désolée.	Unité	Les notes
Voltage avant	V_F	14	- Je ne sais pas.	17	V	- Je ne sais pas.
Courant vers l' avant	Je suis..._F	- Je ne sais pas.	160	- Je ne sais pas.	- Je ne sais pas	- Je ne sais pas.
Luminance (avec écran LCD)	Je vous en prie	- Je ne sais pas.	550	- Je ne sais pas.	cd/m²	- Je ne sais pas.
Durée de vie des LED	N/A	- Je ne sais pas.	20,000	- Je ne sais pas.	Il est temps	Nom de l'entreprise

Nom de l'organisme:

La durée de vie de la LED est définie comme la diminution de la luminosité du module à 50% de la luminosité initiale à I_LLa durée de vie de la LED pourrait être réduite si l'on utilise_Lest supérieure à 50 mA/LED.

8Produit d'interface MIPI de type barre TFT de 8 pouces affichage 480x1920 pixelsImage
