| Nombre De Pièces: | negotiate |
| Prix: | negotiate |
| Emballage Standard: | cardboard |
| Période De Livraison: | 16 |
| Méthode De Paiement: | L/C TT D/P |
| Capacité D'approvisionnement: | 10000pcs |
10.1 pouces Affichage LCD TFT Opération à grande température 800*1280 Écran MIPI 40 broches
Introduction du produit
L'écran LCD TFT TXW100035B2 est un écran IPS de 10,1 pouces avec une résolution de 800 * 1280 pixels.L'écran TFT TXW100035B2 fonctionne à 24V (tension d'alimentation)
Le TXW100035B2 est un module TFT LCD doté d'un écran tactile personnalisable et d'interfaces IIC et USB en option.L'état de qualité de l'écran LCD TFT TXW100035B2 est bon. En tant qu'affichage de qualité industrielle, ce produit est largement utilisé dans des domaines tels que les panneaux de commande d'appareils, les produits de paiement mobile, les produits de contrôle d'accès de sécurité, les instruments et les compteurs,équipement médical, les maisons intelligentes, l'Internet des objets et les appareils ménagers.
| Produit: | 10Affichage LCD TFT de 1 pouce |
| La luminance de surface: | 550 Cd/m2 (nits) |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Numéro de broche: | 40 épingles |
| Résolution: |
800*1280 |
| Interface: | MIPI |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) |
| Zone active: |
135.36 ((H) * 216.576 ((V)(mm) |
| Le contour de Dim.: |
143 fois 228,6 fois 2.8(mm) |
| Écran tactile: | CTP Facultatif |
| Couleurs d'affichage: | 16.7 M |
|
IC du pilote LCM: |
JD9365DA |
|
Voltage de rétroéclairage: |
24 V |
| Le certificat: | La valeur de l'échantillon doit être la même que celle de l'échantillon.2015 |
| Conformité: | Conforme à la directive CE&FCC et à la directive RoHS |
Caractéristiques
Cet affichage TFT de 10,1 pouces est un écran LCD TFT matrice active couleur utilisant des TFT en silicium amorphe (transistors ThinFilm) comme dispositifs de commutation actifs.
Cet écran LCD PCAP TFT de 10,1 pouces est conçu avec, le verre de couverture peut être personnalisé selon les exigences du client.
Cet écran TFT de 10,1 pouces est doté d'une gamme de couleurs de type 50% Min.45%.
Le temps de réponse de ce TFT LCD de 10,1 pouces est de 30 ms, max. 35 ms.
Ce TFT MIPI de 10,1 pouces fonctionne à une large température allant de -30 à +80 degrés.
Dessin du produit
Description de la fonction du module
| Le numéro de code. | Le symbole | MDLFonctionnel |
| 1 | N.C. | N.C. |
| 2 | VDD/3,3 V | alimentation pour circuit CC/DC |
| 3 | VDD/3,3 V | alimentation pour circuit CC/DC |
| 4 | Le GND | PLe terrain |
| 5 | Réinitialiser | Réinitialiser l'une ou l'autre broche basse initialise le LSI |
| 6 | N.C. | N.C. |
| 7 | Le GND | PLe terrain |
| 8 | Le nombre d'heures de travailN | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 9 | Le nombre d'heures de travailP | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 10 | Le GND | PLe terrain |
| 11 | MIPI_D1N | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 12 | MIPI_D1P | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 13 | Le GND | PLe terrain |
| 14 | Le nombre d'heuresN | Pins d'entrée du signal différentiel MIPI-DSI CLOCK |
| 15 | Le nombre d'heuresP | Pins d'entrée du signal différentiel MIPI-DSI CLOCK |
| 16 | Le GND | PLe terrain |
| 17 | MIPI_D2N | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 18 | MIPI_D2P | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 19 | Le GND | PLe terrain |
| 20 | MIPI_D3N | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 21 | MIPI_D3P | Pins d'entrée du signal différentiel de données MIPI-DSI |
| 22 | Le GND | PLe terrain |
| 23 à 24 | N.C. | N.C. |
| 25 | Le GND | PLe terrain |
| 26 à 29 | N.C. | N.C. |
| 30 | Le GND | PLe terrain |
| 31 à 32 |
LEDLe K. |
L'alimentation du terminal d'entrée de cathode de rétroéclairage. |
| 33 à 38 | N.C. | N.C. |
| 39 à 40 |
LEDUne |
L'alimentation du terminal d'entrée de l'anode de rétroéclairage. |
Caractéristiques optiques
RProblème de fiabilité
| Je ne veux pas. | Point d'essai | Condition d'essai | Les notes |
| 1 | Conservation à haute température | +70°C / 96H |
1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
|
| 2 | Conservation à basse température | -30°C / 96H | |
| 3 | Température élevée. | +60°C / 96H | |
| 4 | Température basse. | -20°C / 96H | |
| 5 | Stockage à haute température/humidité | 50°C x 90%RH /96H | |
| 6 | Choc thermique et de froid | État statique, -20°C ((30 min) ~60°C (30 min),50 cycles |

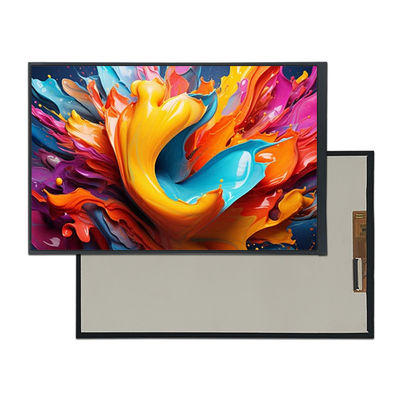

Image du produit
Fabricant de modules d'affichage LCD TFT - plus de 300 produits standard TFT en ligne
Tian Xianwei Technology est un fabricant mondial leader d'écrans LCD TFT basé en Chine.Tian Xianwei propose une large gamme de modules d'affichage TFT de petite à moyenne taille dans des tailles allant de 0.96",1.28", une.77Les résultats de l'analyse de l'efficacité de l'aérosol sont les suivants:27" 28" et 32" TFT (taille diagonale de la zone active) etc.Il existe plus de 200 modèles standard TFT répertoriés sur ce site; en outre, presque chaque article est acceptable pour dériver des articles standard pour répondre aux exigences des clients.
Les écrans TFT Tian Xianwei sont qualifiés selon la norme industrielle, y compris les modules TFT-LCD standard, le TFT IPS, le TFT LCD haute luminosité (affichage lisible par la lumière du soleil), les panneaux TFT avec panneaux de commande,Type de barre TFTCes écrans comprennent les modes paysage ou portrait.Les écrans LCD Tian Xianwei TFT sont disponibles dans diverses résolutions ainsi que des écrans tactiles en option dans la technologie résistive et capacitive projetée (écran tactile PCAP)Beaucoup de nos modules d'affichage TFT ont plus d'une interface disponible, y compris MCU, RGB, TTL, LVDS et MIPI DSI.Les modules Tian Xianwei TFT sont parfaits pour un certain nombre d'applications, y compris le contrôle industriel., machine à café, équipement médical, système de point de vente, automatisation, navigateur GPS, produits de première nécessité, contrôle de l'énergie, télécommunications, équipement médical, etc.
