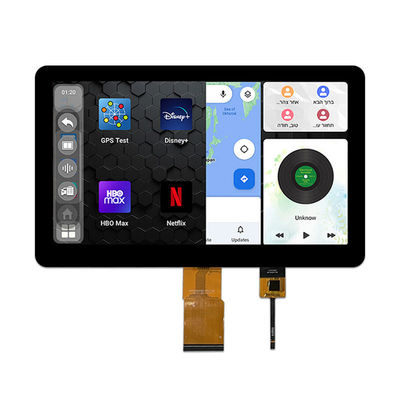

Interface LVDS 10.1 pouces TFT LCD 1024 * 600 points avec écran tactile de capacité

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Interface LVDS 10.1 pouces TFT LCD 1024 * 600 points avec écran tactile de capacité

Nombre De Pièces:	negotiate
Prix:	negotiate
Emballage Standard:	cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW100041B0-CTP

Nombre de pixels:

Le nombre d'écrans est calculé en fonction de l'échantillon.

Zones actives:

222.72 ((H) * 125.28 ((V)

Compte de lcm pin n:

Les degrés de lumens:

450 d/m2

Taille:

Courant de rétroéclairage:

140mA

LED rétroéclairés:

Mettre en évidence:

Écran d'affichage TFT 1024*600

Panneau d'affichage de navigation automobile

10Écran TFT de 1 pouce

Description du produit

LVDS 10,1 pouces TFT avec CTP Introduction du produit

Le TXW100041B0-CTP est un écran LCD TFT à couleur complète de 10,1 pouces avec un rapport de 16: 9 avec une résolution de 1024 * 600, IPS à vue complète, effet d'affichage à haute luminosité haute définition,large plage de température de -30+80 température de travail, et un affichage à haute luminosité de 450 cd/m2.

En outre,Les données de l'échantillon sont fournies à l'échantillon.offre trois caractéristiques du produit: haute luminosité (450 cd/m2), contraste élevé (800:1) et anti-éblouissement.amélioration de l'expérience visuelle des produits des clients dans différentes conditions.

Ce produit est largement utilisé dans des domaines tels que la navigation automobile, l'équipement de visualisation de la lumière du soleil en extérieur, l'équipement de contrôle industriel, l'équipement médical, les panneaux d'opération d'interface homme-machine, etc.

Caractéristiques

Nom de l'article	Spécification
Taille de l'écran	10.1 pouce (diagonale)
Les degrés de lumens	450cd/m2
Résolution	Le nombre d'écrans est calculé en fonction de la fréquence d'écriture.
Mode d'affichage	Normalement blanc, transmissif
Le point de vue	0.2175 sur 0.2088mm
Zone active	222.72 ((H) * 125.28 ((V)mm
Taille du module ((avec CTP)	247.69154.096.8mm
IC du pilote LCM	Pour les appareils à commande numérique
Interface de la LCM	Interface de bits LVDS
Compte de lcm	60
Vue de la direction (Inversion gris)	Tout à l'heure
Structure de l'écran tactile	G+G
Le pilote tactile IC	Pour les véhicules à moteur
Interface tactile	IIC
température de fonctionnement	- 20 plus 70
température de stockage	-30 plus 80

TFT LVDS pouces avec produit CTPLe dessin

Interface LVDS 10.1 pouces TFT LCD 1024 * 600 points avec écran tactile de capacité 0

Interface LVDS 10.1 pouces TFT LCD 1024 * 600 points avec écran tactile de capacité 1

UnedépollutionMaximumRle

Caractéristiques	Le symbole	Je ne sais pas.	- Je vous en prie.	Unité
Température de fonctionnement de la LCM	T_{Le RPO}	- 20 ans.	+ 70	°C
Température de stockage de la LCM	T_GST	- 30 ans	+ 80	°C
TP Température et humidité de fonctionnement (20% ~ 90%RH)	T_{Le RPO}	- 20 ans.	+ 70	°C
Température et humidité de stockage TP SS (20% ~ 90%RH)	T_GST	- 30 ans	+ 80	°C
Humidité	RH	- Je ne sais pas.	90	%

TFT DCCCaractéristiques

Caractéristiques	Le symbole	Je ne sais pas.	- Je sais.	- Je vous en prie.	Unité	Nom de l'entreprise
Taux de fonctionnement du TFT	Hz	- Je ne sais pas.	60	- Je ne sais pas.	Hz	- Je ne sais pas.
Voltage d'alimentation pour ((DC/DC)	VDD	3.0	3.3	3.6	V	- Je ne sais pas.
Porte TFT mise en tension	VGH	- Je ne sais pas.	18	- Je ne sais pas.	V	- Je ne sais pas.
Port TFT hors tension	VGL	- Je ne sais pas.	- 6	- Je ne sais pas.	V	- Je ne sais pas.
TFT tension commune	Vcom	- Je ne sais pas.	4.4	- Je ne sais pas.	V	- Je ne sais pas.
AVDD	Le nombre de personnes	- Je ne sais pas.	9.6	- Je ne sais pas.	V	- Je ne sais pas.

Les notes:

1. VGH est la tension de fonctionnement de la porte TFT.

2Le niveau de basse tension du signal VGL doit être

fluctue avec la même phase que Vcom.

3. Vcom doit être ajusté pour optimiser la qualité de l'affichage, comme le rapport de bruit et de contraste, etc.

4. La valeur est juste la valeur de référence. Le client peut optimiser la valeur de réglage par le

différent D-IC.

Caractéristiques de l'unité de rétroéclairage

Le système de rétroéclairage est un type d'éclairage de bord avec 42 LED blanches dont les caractéristiques sont indiquées dans les tableaux suivants.

Caractéristiques	Le symbole	Je ne sais pas.	Le type	- Je vous en prie.	Unité	Les notes
Voltage avant	V_F	16.8	- Je ne sais pas.	19.2	V	-
Courant vers l' avant	Je suis..._F	- Je ne sais pas.	140	-	- Je ne sais pas	-
Luminance ((avec LCD + CTP)	Je vous en prie		TBD	- Je ne sais pas.	cd/m²	-
Durée de vie des LED	N/A	- Je ne sais pas.	30000	- Je ne sais pas.	Il est temps	Nom de l'entreprise

Nom de l'organisme:

La durée de vie de la LED est définie comme la diminution de la luminosité du module à 50% de la luminosité initiale à I_LLa durée de vie de la LED pourrait être réduite si l'on utilise_Lest supérieure à 25 mA/LED.

RProblème de fiabilité

Je ne veux pas.	Point d'essai	Condition d'essai	Les notes
1	Conservation à haute température	+ 80°C / 96H	1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
2	Conservation à basse température	-30°C / 96H
3	Température élevée.	+70°C / 96H
4	Température basse.	-20°C / 96H
5	Stockage à haute température/humidité	50°C x 90%RH /96H
6	Choc thermique et de froid	L'état statique, -20°C ((30 min) ~70°C (30 min), 10 cycles

ProduitImage

Les installations d'usine et les certificats

Personnalisation:

Personnalisez votre moniteur LCD à film mince TFT de 10,1 pouces avec TXWEI, numéro de modèle TXW100041B0-CTP, originaire du Guangdong, en Chine.
Ce produit est certifié avec CE ROHS FCC et a une quantité de commande minimale et un prix qui peut être négocié.
Les conditions de paiement incluent L/C TT D/P, et la capacité d'approvisionnement est de 10000 pièces.
La taille du contour mécanique est de 247,69*154,09*6,8 mm, avec 30 LED rétroéclairées et le pilote LCM IC de HX8282A11.
La surface active est de 222,72 ((H) * 125,28 ((V) avec un nombre de pixels de 1024 * 3RGB ((H) X600 ((V).

Les étiquettes:
