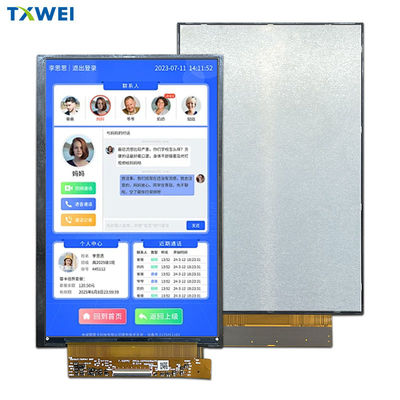

7.02 pouces affichage LCD TFT HX8279 1200*1920 points 40 broches Interface MIPI

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

7.02 pouces affichage LCD TFT HX8279 1200*1920 points 40 broches Interface MIPI

Nombre De Pièces:	negotiate
Prix:	negotiate
Emballage Standard:	cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW702002B0

Zones actives:

94.5 ((H) * 151.2 ((V)

Courant de rétroéclairage:

180 à 300 mA

Les caractéristiques de l'appareil doivent être les suivantes::

105.18x163.34x3.65

Taille:

Compte de lcm pin n:

40PIN

température de stockage:

-30 plus 80

température de fonctionnement:

- 20 plus 70

Mettre en évidence:

Panneau d'affichage de télécommande de drone

panneau d'affichage de 7 pouces

Description du produit

7.02" TFT1200*1920points avec introduction du produit RTP

Le TXW702002B0 est un écran LCD TFT à couleur complète de 7,02 pouces avec un rapport d'aspect de 16:10 avec une résolution allant jusqu'à 1200 * 1920 et un effet d'affichage de haute luminosité haute définition IPS.Cet écran TFT prend en charge l'interface MIPIGrâce à des surfaces d'affichage anti reflets, l'écran ne reflète pas la lumière et maintient une meilleure qualité d'image.

Le rapport de contraste de ce module est de 500:1 (valeur typique) et la luminosité est de 1500-2000 nits (valeur typique).et le module fonctionne dans la plage de température de -20 à +70 °C, à température de stockage comprise entre -30 et +80 °C.

Ce produit est largement utilisé dans des domaines tels que l'affichage du panneau de contrôle à distance des drones, l'équipement de photographie, l'équipement d'affichage militaire, la sécurité industrielle, l'équipement médical, les PDA portatifs, etc.

Caractéristiques

Nom du produit:	7Affichage LCD TFT de 0,02 pouce
Numéro de modèle:	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Taille:	70,0 pouces
Nombre de pixels:	Les données sont fournies par les autorités compétentes de l'Union européenne.
Les lumens sont des degrés:	1500 à 2000 cd/m2
Température de fonctionnement:	-20°C à +70°C
Température de stockage:	-30°C à +80°C
Taille du contour mécanique (WHT):	105.18 × 163,34 × 3,65 mm
L'interface du LCM:	Interface MIPI
Courant de rétroéclairage:	180 à 300 mA
LCM Pin n Compte:	40 épingles

7.02" TFT1200*1920points avec RTP dessin du produit

7.02 pouces affichage LCD TFT HX8279 1200*1920 points 40 broches Interface MIPI 0

7.02 pouces affichage LCD TFT HX8279 1200*1920 points 40 broches Interface MIPI 1

Description de la fonction du module

Le numéro de code.	Le symbole	Fonctionnel
1	N.C.	Aucune connexion.
2	Le débit d'électricité doit être supérieur à:	L'alimentation électrique pour les entrées et sorties.
3	Le débit d'électricité doit être supérieur à:	L'alimentation électrique pour les entrées et sorties.
4	Le GND	La puissance de la terre
5	RST	Réinitialisez la broche d'entrée du signal.
6	N.C.	Aucune connexion.
7	Le GND	La puissance de la terre
8	Le MIPI0N	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
9	Le MIPI0P	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
10	Le GND	La puissance de la terre
11	Le MIPI1N	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
12	Le MIPI1P	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
13	Le GND	La puissance de la terre
14	Nombre de personnes	Entrée de signal différentiel d'une horloge d'interface à grande vitesse/sortieépingles
15	Le CLKP	Entrée de signal différentiel d'une horloge d'interface à grande vitesse/sortieépingles
16	Le GND	La puissance de la terre
17	Le nombre d'heures de travail	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
18	Le nombre d'équipements	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
19	Le GND	La puissance de la terre
20	Le nombre d'heures de travail	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
21	Le nombre d'heures de travail	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
22	Le GND	La puissance de la terre
23	N.C.	Aucune connexion.
24	N.C.	Aucune connexion.
25	Le GND	La puissance de la terre
26	NC/TE	Aucune connexion.
27	PWMO	Le signal PWM (modulation de la largeur d'impulsion) de la conduite LED.
28	Le nombre de points de contrôle	Aucune connexion.
29	N.C.	Aucune connexion.
30	Le GND	La puissance de la terre
31	LEDK	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
32	LEDK	L'alimentation du terminal d'entrée de cathode de rétroéclairage.

33	N.C.	Aucune connexion.
34	Nom de l'entreprise	Voltage d'entrée externe ((-4,5V~-6V)
35	Nom de l'entreprise	Voltage d'entrée externe ((-4,5V~-6V)
36	N.C.	Aucune connexion.
37	VSP	Voltage d'entrée externe (4,5 V à 6 V)
38	VSP	Voltage d'entrée externe (4,5 V à 6 V)
39	LEDA	Énergie pour l'entrée d'anode de rétroéclairage LED.
40	LEDA	Énergie pour l'entrée d'anode de rétroéclairage LED.

UnedépollutionMaximumRle

Caractéristiques	Le symbole	Je ne sais pas.	- Je vous en prie.	Unité
Température de fonctionnement de la LCM	T_{Le RPO}	- 20 ans.	+ 70	°C
Température de stockage de la LCM	T_GST	- 30 ans	+ 80	°C
Humidité	RH	- Je ne sais pas.	90	%

TFT DCCCaractéristiques

Caractéristiques	Le symbole	Je ne sais pas.	- Je sais.	- Je vous en prie.	Unité
Voltage d'alimentation pour les entrées et sorties	VDDIO	1.7	1.8	2.0	V
Voltage d'alimentation pour VSP	VSP	4.5	5.5	6	V
Voltage d'alimentation pour VSN	Nom de l'entreprise	- 6	- Il y en a cinq.5	- Il y en a 4.5	V

Caractéristiques de l'unité de rétroéclairage

Le système de rétroéclairage est un type d'éclairage de bord avec 48 LED blanches.

sont indiquées dans les tableaux suivants.

Caractéristiques	Le symbole	Je ne sais pas.	Le type	- Je vous en prie.	Unité	Les notes
Voltage avant	V_F	21.6	- Je ne sais pas.	25.6	V	- Je ne sais pas.
Courant vers l' avant	Je suis..._F	180	240	300	- Je ne sais pas	- Je ne sais pas.
Luminance (avec écran LCD)	Je vous en prie	1000	1300	1500	cd/m²	- Je ne sais pas.
Durée de vie des LED	N/A	- Je ne sais pas.	20,000	- Je ne sais pas.	Il est temps	Nom de l'entreprise

Nom de l'organisme:

La durée de vie de la LED est définie comme la diminution de la luminosité du module à 50% de la luminosité initiale à I_LLa durée de vie de la LED pourrait être réduite si l'on utilise_Lest supérieure à 45 mA/LED.

Spécification optique

7.02 pouces affichage LCD TFT HX8279 1200*1920 points 40 broches Interface MIPI 2

RProblème de fiabilité

Je ne veux pas.	Point d'essai	Condition d'essai	Les notes
1	Conservation à haute température	+ 80°C / 96H	1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
2	Conservation à basse température	-30°C / 96H
3	Température élevée.	+70°C / 96H
4	Température basse.	-20°C / 96H
5	Stockage à haute température/humidité	60°C x 90%RH /96H
6	Choc thermique et de froid	L'état statique, -20°C ((30 min) ~70°C (30 min), 10 cycles

7.02" TFT 800x480 points avec image de produit RTP
