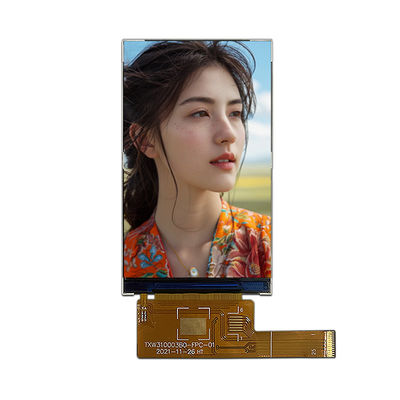

Interface RGB Module LCD tft de 3,1 pouces 480*RGB*800 Résolution ST7701S

Analyse des avantages du produit TXW310003B0

1, Affichage des avantages de performance

• Haute résolution et représentation des couleurs
• Résolution de 480 × RGB × 800, prenant en charge 16,7 M de couleurs (configurées par le logiciel IC du pilote), répondant à l'image haute définition et aux exigences de couleur délicates.
• L'arrangement des pixels en bande verticale RGB améliore la reproduction des couleurs et la netteté de l'affichage, adapté à l'affichage de texte, de graphiques et d'images dynamiques.

Tout le monde regarde

• En adoptant le mode d'affichage en noir normal, avec un contraste élevé et un angle de vision de toutes les directions (en haut, en bas, à gauche, à droite), il n'y a pas de problème de couleur ou d'inversion des niveaux de gris.

Optimisation des paramètres optiques

• Uniformité de luminosité ≥ 80%, assurant une luminosité constante dans toutes les zones de l'écran et réduisant la fatigue visuelle.
• Le système de rétroéclairage utilise 6 lumières LED blanches avec des valeurs typiques de luminosité personnalisables (TBD), permettant une affichage claire dans des environnements à haute luminosité.

2Les avantages de l'interface et de la compatibilité

Interface MIPI-DSI à haute vitesse

• Prend en charge l'interface MIPI à 2 canaux (High Speed Mode), une vitesse de transmission élevée, compatible avec les plates-formes de processeurs grand public (telles qu'ARM, Qualcomm, etc.), simplifiant la conception du matériel.
• Fournir le mode basse consommation pour réduire la consommation d'énergie et prolonger la durée de vie de la batterie du dispositif dans les images statiques.
• Fonction de commande tactile intégrée
• Interface I2C réservée (CTP_SDA/SCL) et signal d'interruption (CTP_INT), prenant en charge l'expansion des écrans tactiles capacitifs/résistifs pour améliorer l'expérience d'interaction homme-machine.
• Une alimentation tactile indépendante (2,8 V CTP_VCC) pour éviter les interférences du signal.

3, Fiabilité et adaptabilité à l'environnement

• Fonctionnement à haute température et tests rigoureux
• Plage de température de fonctionnement:- 20 °C à 70 °C, température de stockage:- 30 °C à 80 °C, adapté aux appareils électroniques intelligents, aux environnements industriels, médicaux et autres.
• Il a passé 50 essais de choc à chaud et à froid (-20 °C) à un cycle de 60 °C et 96 heures à haute température et à haute humidité (50 °C/90% RH) pour assurer une stabilité à long terme.

Conception d'une longue durée de vie du système de rétroéclairage

• La durée de vie des LED est de 30000 heures (avec une diminution de luminosité de 50%), calculée sur la base d'une utilisation quotidienne de 8 heures, ce qui peut durer plus de 10 ans et réduire les coûts d'entretien.
• La conception du circuit du pilote de rétroéclairage est simple (6 LED en série), prend en charge le contrôle de courant constant et évite les dommages par surcourant.

4"Faible consommation d'énergie et conception économe en énergie

Gestion efficace de l'énergie

• courant de travail ≤ 50 mA, consommation d'énergie en mode veille ≤ 150 μA, adapté aux appareils alimentés par batterie (tels que les terminaux portables et les appareils IoT).
• Prend en charge les entrées de grande tension VCC (2,6 à 3,6 V) et IOVCC (1,6 à 3,3 V), compatibles avec plusieurs solutions d'alimentation.
• Conformité environnementale
• Conformément aux normes RoHS, les matériaux et les procédés sont sans plomb, répondant aux exigences environnementales pour l'exportation vers les marchés européens et américains.

5Les avantages de la conception et de l'intégration

Conception modulaire compacte

• La taille du module est de 43,48 × 74,72 × 1,74 mm, avec une épaisseur de seulement 1,74 mm, adaptée aux appareils embarqués avec un espace limité

Scénarios d'application

1. Équipement industriel: interface homme-machine (HMI), panneau de contrôle
2. Produits électroniques de consommation: appareils portables, écrans pour la maison intelligente
3. Équipement médical: petit module d'affichage des instruments

résumer

Le TXW310003B0 est devenu la solution d'affichage préférée pour l'électronique intelligente, l'industrie, le consommateur, la médecine et d'autres domaines en raison de son affichage haute résolution, l'expérience de visualisation complète,fiabilité à haute température, une conception à faible consommation et des caractéristiques modulaires et faciles à intégrer.aider les clients à débarquer rapidement leurs produits et réduire les coûts de maintenance.

dessin de conception

dessin du produit
