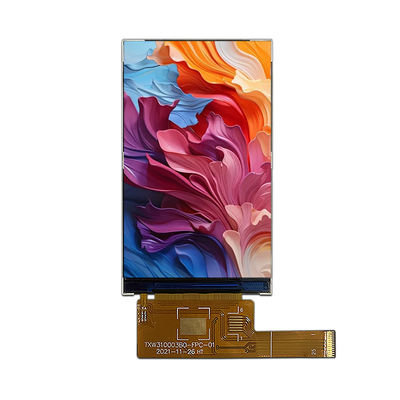

3.1 pouce 480*800 interface RGB ST7701S 54 épingles petit module d'affichage LCD

TXW310003B0 Écran LCD industriel de 3,1 pouces Introduction du produit

1Performance de l'affichage de base

1.1Écran IPS haute définition

Utilisant un panneau de résolution de 3,1 pouces 480 × 800 (densité de pixels 307PPI) et la technologie IPS grand angle de vision, il atteint:

Angle de vue complet 178 °

20001 affichage à contraste élevé

72% de couverture de gamme de couleurs NTSC

16.7 millions d'affichage couleur

1.2Paramètres optiques de niveau professionnel

400 nits de luminosité élevée (valeur typique)

700Conception de la transmission

Traitement de surface anti-éblouissement de support (facultatif)

2"Conception de fiabilité de qualité industrielle

2.1Adaptabilité à des environnements difficiles

Température de fonctionnement: -20 °C à +70 °C (supporte une valeur maximale instantanée de 85 °C)

Température de stockage:- 30°C à + 80°C

Tolérance à l'humidité: 95% RH dans un environnement non condensé

Niveau anti-vibration: accélération 5G (10-500 Hz)

2.2Solutions d'interface et de pilote

Équipé d'un circuit intégré de pilote d'affichage ST7701S

Interface RGB à 24 bits (connecteur FPC à 54 broches)

Prend en charge le gradation PWM (plage de fréquences: 1K-50KHz)

Consommation d'énergie typique: 1,2 W @ écran tout blanc

3"Conception structurelle précise

3.1Emballages compacts

La zone d'affichage est de 40,32 × 67,2 mm (diagonale 79 mm).

Dimension totale: 43,48 × 74,72 × 1,74 mm

0.5 mm conception de bordure étroite

Prise en charge de l'intégration d'écrans tactiles capacitifs/résistifs

3.2Compatibilité des équipements

Indiquer les positions des trous d'installation selon les spécifications M2

Couverture de blindage métallique personnalisable

Installation multidirectionnelle montée à l'envers ou sur le côté

4Scénarios d'application typiques

4.1Le champ de la maison intelligente

Panneau tactile de la climatisation centrale

Affichage du statut du commutateur intelligent

Interface du système de contrôle d'accès intelligent

4.2Scénarios de contrôle industriel

Terminal de commande PLC

Affichage de la lecture des instruments

HMI des équipements d'automatisation

4.3Application de l'équipement spécial

appareil d'enregistrement de conduite monté sur voiture

Équipement de surveillance médicale

Appareil de détection de l'air

5"Services à valeur ajoutée technologique"

Fournir une alimentation modulaire OpenFrame/LCM

Prise en charge du développement de firmware d'interface utilisateur personnalisé

Solution d'amélioration facultative lisible à la lumière du soleil

Fournir des solutions de protection EMC/ESD

Ce module d'affichage a passé la certification RoHS et CE, et est livré avec un kit de test d'affichage et la documentation de développement.Il prend en charge l'intégration rapide avec les plates-formes intégrées courantes (STM32/ARM/Linux)Le cycle de production typique est de 8 à 10 semaines et un plan de tarification à plusieurs niveaux peut être fourni en fonction des besoins du client.

Suggestions de processus personnalisées

• Analyse des exigences: clarifier les exigences spécifiques pour une faible consommation d'énergie et des performances de couleur (telles que la consommation d'énergie visée, la précision de couleur, etc.).
• Ajustement des paramètres: Optimisez la luminosité de l'éclairage arrière, les paramètres de couleur et le taux de rafraîchissement grâce à la conception de la puce de pilotage et du matériel.
• Validation des essais: utiliser des outils professionnels pour tester la consommation d'énergie et les performances de couleur afin de garantir la conformité aux exigences.
• Production par lots: Après avoir terminé la conception personnalisée, la production en série et la livraison sont effectuées.

dessin de conception

dessin du produit
