3.5 pouces TFT 320*480 ILI9488 Module d'affichage IPS LCD à 40 broches avec interface RGB

TXW350141N0:3.5 "Module LCD TFT Introduction et utilisation du produit

vue d'ensemble du produit

Le TXW350141N0 est un module LCD TFT de 3,5 pouces produit par Shenzhen Tianxianwei Technology Co., Ltd.Il adopte une résolution de 320RGB480 et a d'excellents effets d'affichage et un large éventail de domaines d'applicationCe produit intègre une technologie TFT avancée et un panneau LCD IPS, offrant aux utilisateurs une expérience visuelle délicate et colorée.

Dans le développement rapide de l'automatisation industrielle, de l'électronique médicale, des maisons intelligentes et d'autres domaines,Les modules tactiles et d'affichage hautement fiables et performants sont devenus des composants clés pour les mises à niveau des appareils.Le module d'affichage LCD standard TXW350141N0 lancé par Shenzhen Tianxianwei Technology Co., Ltd.devient un choix idéal pour les solutions d'affichage de qualité industrielle en raison de ses excellentes performances d'affichage, une adaptabilité environnementale stable et une fonction tactile intégrée.

Numéro de modèle:TXW350141N0
Taille:3.5 pouces
Nombre de pixels:320*480
Direction de vue: IPS
Interface d'affichage:RGB 40 PIN
Afficher IC:ILI9488
Lumière: 500 nits
Zone active:48.96*73.44 ((mm)
Taille du contour:54.48*84.71*2.2 mm)
Température de fonctionnement: -20+70°
température de stockage: -30+80°
Domaine d'application :appareils électroménagers, écrans de port série industriels, écrans d'imprimante 3D, écrans de voiture, instruments de test, écrans médicaux

Fonction du produit

1. Affichage haute résolution

320RGB480 résolution: offre un affichage d'image clair et délicat, adapté à diverses exigences d'affichage de haute précision.

16Affichage couleur.7M: Grâce à la sélection logicielle, des niveaux de couleurs riches peuvent être obtenus pour répondre à divers besoins visuels.

2. Une large perspective

Panneau LCD IPS: offre une expérience visuelle complète, obtenant des effets d'affichage cohérents sous n'importe quel angle.

3Système de rétroéclairage

7 rétroéclairage LED blanc: luminosité uniforme, jusqu'à 500 cd/m2 (valeur typique), adapté à divers environnements d'éclairage.

Longue durée de vie du rétroéclairage: la LED a une durée de vie allant jusqu'à 30000 heures (lorsque la luminosité tombe à 50% de la luminosité initiale), assurant une stabilité à long terme pendant l'utilisation.

4. Des interfaces riches

Interface RVB: transmission de données à grande vitesse, prise en charge de l'affichage à taux de rafraîchissement élevé.

Fonction tactile (facultative): Prend en charge le toucher résistif ou capacitif (selon le modèle spécifique) pour améliorer l'expérience d'interaction de l'utilisateur.

5. Opération à température élevée

Plage de température de fonctionnement:- Convient pour divers environnements difficiles de 20 °C à 70 °C.

Plage de température de stockage:- 30 °C à 80 °C pour assurer la stabilité à long terme.

Utilisation

一Connexion matérielle

Accouplement d'interface: connecter l'interface MIPI du module TXW350141N0 à l'interface correspondante du contrôleur principal.

Connexion à l'alimentation: fournir une tension d'alimentation stable (VDDIO: 1,65-3,3 V, VDD: 2,5-3,3 V) au module et le brancher à l'alimentation de rétroéclairage.

Fonction tactile (le cas échéant): connecter l'interface du circuit intégré tactile pour s'assurer que la fonction tactile est normale.

二Configuration du logiciel

Installation du pilote: installer le programme de pilotage correspondant conformément aux spécifications et au manuel de données du pilote IC (ILI9488) fourni.

Paramètres d'affichage: Les paramètres d'affichage tels que la résolution et le mode couleur peuvent être configurés par logiciel.

Paramètres tactiles (le cas échéant): configurer les paramètres de l'IC tactile, tels que la sensibilité au toucher, la surface tactile, etc.

三Tests fonctionnels

Test d'affichage: après connexion de la configuration matérielle et logicielle, effectuer un test d'affichage pour s'assurer que l'image s'affiche normalement.

Épreuves tactiles (le cas échéant): effectuer des essais de fonction tactile pour assurer une réponse tactile sensible et précise.

Épreuves d'adaptabilité environnementale: effectuer des essais dans des environnements à température et humidité différentes afin d'assurer la stabilité et la fiabilité du module.

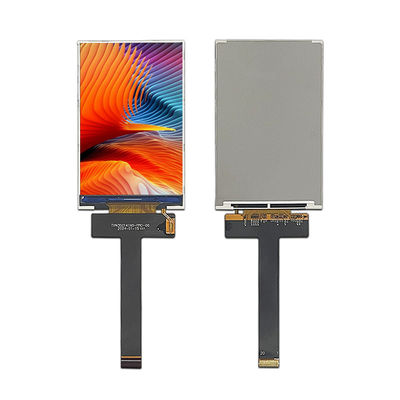

Photographie du produit

TXW350141N0 est non seulement un module d'affichage haute performance, mais aussi le "centre visuel et interactif" pour mettre à niveau les appareils intelligents.Le concept de conception équilibrant performance et fiabilité fournit un soutien technique solide à l'innovation des produits dans des secteurs tels que la santé et l'électronique grand publicSi vous avez besoin d'en savoir plus sur les détails techniques ou de demander des échantillons, veuillez contacter le service clientèle.
