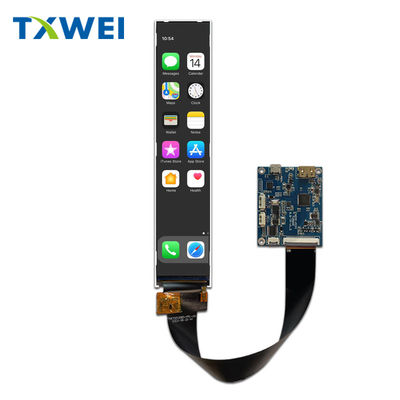

6Module d'affichage LCD TFT à couleur complète de 280*1424 pouces avec interface HDMI LCM

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

6Module d'affichage LCD TFT à couleur complète de 280*1424 pouces avec interface HDMI LCM

Nombre De Pièces:	Negotiate
Prix:	Negotiate
Emballage Standard:	Cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW700120B0-HDMI

Documents

Zones actives:

33.6 ((H) X 170.88 ((V)

Direction de la vue:

Tout à l'heure

Les degrés de lumens:

500cd/m2

Élément de conduite:

Matrice active TFT

Disposition des pixels:

Faisceau RVB

Type de écran LCD:

normalement noir

Interface de la MLC:

Les caractéristiques de l'appareil doivent être les suivantes::

38.2 ((W) ×181.47 ((H) ×3.45 ((T)

Mettre en évidence:

Module d'affichage LCD TFT de résolution 1424

Module d'affichage LCD HDMI

Module d'affichage LCD TFT à interface LCM

Description du produit

Description du produit:

La carte de pilotage HDMI est un composant polyvalent et essentiel pour améliorer la fonctionnalité de vos écrans.ce produit offre une qualité audio et vidéo exceptionnelle grâce à ses capacités de pilote audio HDMI.
L'une des caractéristiques clés de la carte de pilotage HDMI est sa compatibilité avec les écrans LCD de type Normally Black, ce qui assure une intégration transparente avec une large gamme d'écrans,permettant une production cohérente et de haute qualité. Que vous amélioriez un appareil existant ou que vous construisiez un nouveau système d'affichage, la carte de pilotage HDMI offre la fiabilité et les performances dont vous avez besoin.
Avec une plage de température de stockage de -30 à +80 °C, cette carte de conversion HDMI est conçue pour résister à différentes conditions environnementales, ce qui la rend adaptée à une utilisation dans divers environnements.d'une hauteur n'excédant pas 10 mm, vous pouvez compter sur la durabilité et la résilience de la carte de pilotage HDMI pour fournir des performances constantes.
La carte de pilotage HDMI prend en charge une direction de visualisation de TOUS O?? CLOCK, garantissant que la sortie de l'écran est optimisée pour la visualisation sous différents angles.Cette polyvalence le rend idéal pour les applications où l'affichage peut être vu à partir de différentes positions, fournissant une image claire et nette quel que soit l'angle de vision.
Utilisant un arrangement de pixels de bande RGB, la carte de pilotage HDMI assure une représentation des couleurs vibrante et précise, améliorant l'expérience visuelle pour les utilisateurs.ou graphiques, ce produit offre des visuels nets et détaillés avec des couleurs réalistes, ce qui le rend idéal pour les applications multimédias.
Doté d'une interface LCM HDMI, le tableau de pilotage HDMI permet une connectivité transparente avec un large éventail d'appareils, permettant une intégration facile dans les configurations d'affichage existantes.Avec prise en charge de l'entrée HDMI, cette carte de conversion simplifie le processus de connexion de diverses sources multimédias à votre écran, fournissant une solution sans tracas pour la transmission audio et vidéo.
En conclusion, la carte de pilotage HDMI est un composant essentiel pour améliorer les capacités audio et vidéo de vos appareils d'affichage.large plage de température de stockageAvec une interface HDMI LCM, une orientation de visualisation polyvalente, un arrangement de pixels en bande RVB et des performances et une fiabilité optimales pour vos applications d'affichage.Mettez à niveau vos systèmes d'affichage avec la carte de pilote HDMI et profitez de la qualité audio et vidéo supérieure avec facilité.

Personnalisation:

Services de personnalisation de produits pour carte de pilote HDMI:

Nom de marque: TXWEI

Numéro de modèle: TXW700120B0-HDMI

Lieu d'origine: Shenzhen

Certification suivante: CE ROHS FCC

Quantité minimale de commande: négocier

Prix: négocié

Détails de l'emballage: Carton

Temps de livraison: 16

Conditions de paiement: L/C TT D/P

Capacité d'approvisionnement: 10000 pièces

Voltage: 5V

Interface LCM: HDMI

La zone active est située à 33,6 (H) x 170,88 (V).

La hauteur des pixels (W*H): 0,1432 ((H) X 0,1432 ((V)

Température de stockage: -30+80°C

Dessins du produit

6Module d'affichage LCD TFT à couleur complète de 280*1424 pouces avec interface HDMI LCM 0

Des dessins HDMI

6Module d'affichage LCD TFT à couleur complète de 280*1424 pouces avec interface HDMI LCM 1

Description de la fonction du module

Le numéro de code.	Le symbole	MDLFonctionnel	Les notes
1	Le GND	Au sol.
2	N.C.	Aucune connexion.
3	LEDA	Énergie pour l'entrée d'anode de rétroéclairage LED.
4	LEDA	Énergie pour l'entrée d'anode de rétroéclairage LED.
5	N.C.	Aucune connexion.
6	LEDK	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
7	LEDK	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
8	N.C.	Aucune connexion.
9	Le GND	Au sol.
10	N.C.	Aucune connexion.
11	N.C.	Aucune connexion.
12	N.C.	Aucune connexion.
13	N.C.	Aucune connexion.
14	N.C.	Aucune connexion.
15	N.C.	Aucune connexion.
16	N.C.	Aucune connexion.
17	Le GND	Au sol.
18	N.C.	Aucune connexion.
19	Le GND	Au sol.
20	Le GND	Au sol.
21	Réinitialiser	Réinitialisez la broche d'entrée du signal.
22	VDD	L'alimentation pour le LCD.
23	Le code STBYB	En mode veille, normalement tiré haut. Le nombre de personnes concernées est le plus élevéJe ne sais pas.1Je ne sais pas.Fonctionnement normal Le nombre de personnes concernées est le plus élevéJe ne sais pas.0Je ne sais pas., Entrez en mode veille pour économiser de l'énergie.
24	N.C.	Aucune connexion.
25	Le GND	Au sol.
26	D0P	Polarité positive des données différentielles de basse tension 0 signal
27	Nom de l'entreprise	Polarité négative du signal différentiel de basse tension 0
28	Le GND	Au sol.
29	D1P	Polarité positive du signal différentiel de basse tension 1
30	D1N	Polarité négative du signal différentiel de basse tension 1
31	Le GND	Au sol.
32	Le CLKP	Polarité positive du signal d'horloge différentiel basse tension
33	Nombre de personnes	Polarité négative du signal d'horloge différentiel basse tension
34	Le GND	Au sol.
35	D2P	Polarité positive du signal différentiel de basse tension 2
36	D2N	Polarité négative du signal différentiel de basse tension 2
37	Le GND	Au sol.
38	D3P	Polarité positive des données différentielles basse tension3 le signal
39	D3N	Polarité négative des données différentielles basse tension3le signal
40	Le GND	Au sol.

Assistance et services:

Le support technique du produit et les services pour le produit HDMI Driver Board comprennent:

- Assistance au dépannage des problèmes matériels et logiciels liés à la carte de pilotage HDMI
- Conseils sur l'installation, l'installation et la configuration de la carte
- Mises à jour du firmware et informations sur la compatibilité
- Informations sur la garantie et soutien en cas de défauts du produit
- manuels d'utilisation et documentation pour référence et assistance
