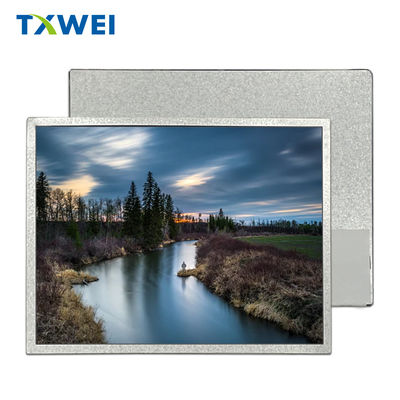

Écran LCD haute luminosité et gamme de couleurs, tactile 10,4 pouces 1024*768 LVDS, large plage de températures

Description du produit :

Le TXW104001N0 est un écran d'affichage LCD TFT de qualité industrielle de 10,4 pouces développé indépendamment par Shenzhen Tianxianwei Technology Co., Ltd. Il adopte une conception de rapport standard de 4:3 et est équipé d'un écran IPS haute résolution de 1024 × 768 (XGA) avec une luminosité de 400 nits. Il s'agit d'une solution d'affichage très fiable spécialement conçue pour les environnements industriels difficiles.

Le rapport classique de 4:3, la résolution de 1024 × 768 et le pas de pixel de 0,2055 mm garantissent que les caractères, les formes d'onde et les images restent nets et clairs dans une zone d'affichage de 210,432 × 157,824 mm.
Structure ultra-mince de 228,4 × 174,5 × 5,9 mm, soit 30 % plus fine que les produits de 12,1 pouces, qui peut être facilement intégrée dans des scénarios compacts tels que les consoles centrales de voiture, les appareils portables, les tablettes médicales et les stations au sol de drones.

Angle de vision complet IPS : vraiment sans angles morts
L'angle de vision complet TOUTES HEURES 178 °/178 ° garantit une saturation et un contraste des couleurs constants pour les ingénieurs lors de la maintenance latérale des armoires, les consultations médicales et la navigation des conducteurs, mettant fin à l'écran « yin-yang » gênant des écrans TN.

Luminosité élevée de 400 nits + rétroéclairage à large température
32 LED à haut rendement, entraînement à courant constant de 160 mA, contre-pression de 27 V, offrant une luminosité uniforme de 400 nits ; La température de fonctionnement est de -20 °C~+70 °C et la température de stockage est de -30 °C~+70 °C. Il peut produire en continu et de manière stable, quelles que soient les nuits froides du nord ou les températures élevées dans la cabine.

LVDS 30 broches : stabilité à grande vitesse, prêt à l'emploi
Signal différentiel anti-interférence, verrouillage unique de la prise à 30 broches, réduisant la complexité du faisceau de câbles ; Prend en charge la commutation de profondeur de couleur 6 bits/8 bits, compatible avec les cartes de pilote ARM, x86 et FPGA grand public, ce qui réduit le cycle de développement global.
5, La norme Tianxianwei derrière le taux de rendement de 99,7 %
De la salle blanche de classe 1000 aux tests triples AOI+vieillissement+vibration, en passant par la réponse après-vente 24 heures sur 24, Tianxianwei Technology a fixé une confiance « zéro réparation » pour chaque TXW104001N0 avec un taux de rendement d'expédition de 99,7 %.

Personnalisation :

Services de personnalisation de produits pour module LCD TFT :

Nom de la marque : TXWEI

Numéro de modèle : TXW104001N0

Lieu d'origine : Shenzhen

Certification : CE ROHS FCC

Quantité minimum de commande : Négocier

Prix : Négocier

Détails de l'emballage : Carton

Délai de livraison : 16

Conditions de paiement : L/C TT D/P

Capacité d'approvisionnement : 10 000 pièces

Taille : 10,4 pouces

Dimensions mécaniques (L*H*T) : 228,4*174,5*5,9

Nombre de broches Lcm : 30 broches

Zone active : 210,432 (H) * 157,824 (V)

Direction de vision : TOUTES HEURES

Paramètres techniques :

Paramètres techniques de base
Type de panneau : écran dur IPS (mode normalement noir)
Zone d'affichage effective : 210,432 × 157,824 mm
Structure des pixels : disposition en bandes RVB
Espacement des pixels : 0,2055 mm
Angle de vision : TOUTES HEURES

Performance optique
Luminosité : 400 cd/m ²
Rapport de contraste : 800:1 (valeur typique)
Gamme de couleurs : 72 % NTSC (valeur typique)

Caractéristiques électriques
Méthode d'entraînement : matrice active TFT
Type d'interface : LVDS 30 BROCHES
Système de rétroéclairage : 32 tableaux de LED
Tension du rétroéclairage : 27 V CC
Courant du rétroéclairage : 160 mA
Caractéristiques mécaniques
Dimensions : 228,4 × 174,5 × 5,9 mm
Traitement de surface : traitement de durcissement anti-éblouissement
Méthode d'installation : cadre avant fixe (trous d'installation standard fournis)

Adaptabilité environnementale
Température de fonctionnement : -20 °C~+70 °C
Température de stockage : -30 °C~+70 °C
Performance sismique : 5-500 Hz/5G (conforme à la norme CEI 60068-2-6)

Excellente performance d'affichage
La technologie IPS garantit l'absence de dominante de couleur à un angle de vision complet de 178 °
La luminosité élevée de 400 nits répond aux besoins de divers environnements d'éclairage intérieurs et extérieurs
La résolution de 1024 × 768 offre des effets d'affichage délicats

Fiabilité de qualité industrielle
Conception à large température adaptée aux environnements de travail extrêmes
Renforcer la résistance aux chocs et aux rayures de la surface en verre
Temps moyen entre les pannes (MTBF) > 50 000 heures

Conception d'alimentation optimisée
Système de rétroéclairage LED efficace avec une consommation d'énergie de seulement 4,32 W
Prend en charge la gradation PWM (100-10 kHz)
Conception à faibles interférences électromagnétiques

Lorsque l'espace est comprimé à l'extrême, les performances ne peuvent pas être compromises. Le TXW104001N0, avec son corps exquis de 10,4 pouces, est équipé d'une facilité de 178 °, d'une netteté de 400 nits et d'une fiabilité de 99,7 %. Ce n'est pas seulement un écran d'affichage, mais aussi une « seconde paire d'yeux » de confiance pour les ingénieurs, les médecins, les soldats et les conducteurs, permettant aux professionnels d'amplifier des possibilités infinies dans un champ de vision plus petit.
