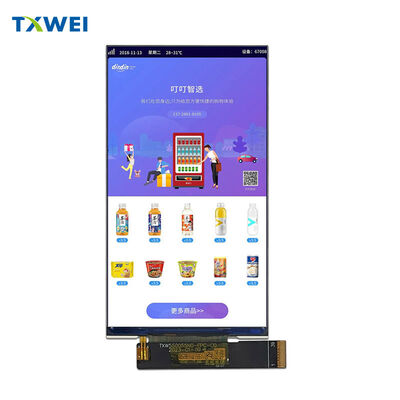

Écran TFT LCD de 5,5 pouces 1080*1920ips écran vertical prise MIPI peut être associé à un écran d'appareil portable TP

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Écran TFT LCD de 5,5 pouces 1080*1920ips écran vertical prise MIPI peut être associé à un écran d'appareil portable TP

Nombre De Pièces:	Négocier
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

2,5 mm

Nom de marque

TXWEI

Certification

CE ROHS FCC

Numéro de modèle

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Documents

Zone active:

68.04(H) * 120.96(V)

Courant de rétroéclairage:

Les degrés de lumens:

520 cd/m²

température de stockage:

-30+80°C

Compte de lcm pin n:

39 épingle

Processus de stratification:

Tous les heures

Nombre de pixels:

1080*1920

Les caractéristiques de l'appareil doivent être les suivantes::

70.04*128.29*1. Je vous en prie.68

Mettre en évidence:

5Écran LCD TFT de 5 pouces

Affichage haute définition IPS 1080x1920

Module LCD avec prise MIPI

Description du produit

TXW550055N0

Module d'affichage LCD IPS Full HD de 5,46 pouces

◆ ◆ ◆ APERÇU DU PRODUIT ◆ ◆ ◆

Écran TFT LCD haut de gamme de 5,46 pouces offrant une résolution Full HD époustouflante grâce à la technologie IPS avancée, pour des applications nécessitant des performances visuelles exceptionnelles et une grande flexibilité d'affichage.

1080 × 1920 pixels. 16,7 millions de couleurs. Mode Normalement Noir.

Fabriqué par Shenzhen Tianxianwei Technology avec le circuit intégré de pilote Himax HX8399-C et une interface MIPI DSI haut débit à 4 voies.

▌▌▌ SPÉCIFICATIONS D'AFFICHAGE ▌▌▌

Zone active et résolution

La zone d'affichage active mesure 68,04 mm × 120,96 mm avec une configuration de 1080 × RVB × 1920 pixels en disposition de bande RVB. Le pas de pixel carré de 63 μm × 63 μm assure une qualité d'image uniforme sans distorsion géométrique.

Technologie IPS

Support de direction de visualisation "All O'Clock" offrant des couleurs et un contraste constants sous tous les angles. Pas de décalage de couleur. Aucun compromis.Performances des couleurs

16,7 millions

 de couleurs sélectionnables par logiciel. Mode "Normalement Noir" pour des noirs profonds et un contraste supérieur.════════════════════════════════════════INTERFACE ET CONNECTIVITÉArchitecture MIPI DSI moderne à 4 voies

La signalisation différentielle à haute vitesse via un connecteur FPC à 39 broches permet une transmission vidéo fiable avec une EMI réduite et une intégration PCB simplifiée par rapport aux interfaces parallèles héritées.

Alimentation

Alimentation logique IOVCC à

1,8 V

 (tolérant de 1,65 V à 3,3 V). Pilotes analogiques alimentés par

VSP/VSN à ±4,8 V à ±6,0 V. Les pilotes de grille génèrent VGH (+11 V) et VGL (-7 V) en interne pour la commutation TFT.50 °C × 90 % HRLa voie d'horloge (CLKP/CLKN) plus quatre voies de données (D0-D3) gèrent les flux de pixels compressés. Le signal TE empêche le déchirement. La sortie PWM permet le contrôle du pilote LED externe.● ● ●

SYSTÈME DE RÉTROÉCLAIRAGE

 ● ● ●

Réseau de LED à éclairage périphérique avec 14 LED blanches à haute efficacitéL'éclairage périphérique sophistiqué offre une illumination uniforme avec une épaisseur minimale.Paramètres électriques

Tension directe

19,6 V ~ 22,4 V

. Courant typique

40 mA par chaîne.Sortie optique520 cd/m² de luminance typique avec panneau LCD.

Fiabilité

30 000 heures de durée de vie des LED à 50 % de luminosité en fonctionnement à 20 mA.

★ ★ ★

CLASSIFICATIONS ENVIRONNEMENTALES ★ ★ ★

Plage de fonctionnement-20 °C à +70 °C de température de fonctionnement.

20 % ~ 90 % HR

 de tolérance à l'humidité.Conditions de stockage-30 °C à +80 °C de plage de stockage étendue.

╔══════════════════════════════════════╗

VALIDATION DE LA FIABILITÉ╚══════════════════════════════════════╝

Tests de stress environnementaux complets

Stockage à haute température à

+80 °C

 pendant 96 heures. Stockage à basse température à

-30 °C pendant 96 heures. Extrêmes de température de fonctionnement validés à +70 °C et -20 °C pendant 96 heures chacun. Stockage à haute température/humidité à 50 °C × 90 % HR pendant 96 heures. Cycles de choc thermique -20 °C ↔ +60 °C pendant 10 cycles.Zéro défaut acceptéAucun segment manquant. Aucun court-circuit. Aucune fuite de cristal liquide. Aucune bulle. Aucune défaillance d'étanchéité.◈

PERFORMANCE OPTIQUE

◈

Contraste et réponse700:1 de rapport de contraste minimum.

1000:1

 typique. Temps de réponse 35 ms typique, 45 ms maximum.Liberté de visualisation80 ° d'angles de visualisation typiques dans toutes les directions (haut, bas, gauche, droite) en maintenant un rapport de contraste ≥ 10.

Gamme de couleurs

60 % ~ 70 % de couverture NTSC pour une reproduction des couleurs vives.
