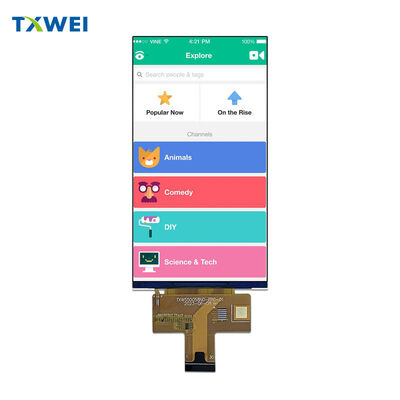

Écran d'affichage TFT original tout neuf de 5,5 pouces, écran vertical haute définition 720×1280, écran LCD à 25 broches, interface MIPI

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Écran d'affichage TFT original tout neuf de 5,5 pouces, écran vertical haute définition 720×1280, écran LCD à 25 broches, interface MIPI

Nombre De Pièces:	Négocier
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

2,5 mm

Nom de marque

TXWEI

Certification

CE ROHS FCC

Numéro de modèle

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Documents

Zone active:

68.04(H) * 120.96(V)

Température de fonctionnement:

-20 + 70

Type d'écran LCD:

Normalement noir

Élément de conduite:

Matrice active TFT

Nombre de pixels:

Le nombre de couleurs est calculé en fonction de la couleur de l'écran.

LANCEMENT DE PIXEL (W*H):

0.00945 ((H) *0.0945 ((V)

Les degrés de lumens:

300 cd/m²

Arrangement de pixels:

Faisceau RVB

Mettre en évidence:

Écran LCD TFT de 5

5 pouces

interface MIPI

Description du produit

TXW550058N0

Module d'affichage LCD IPS HD 5,5 pouces

◆ ◆ ◆ APERÇU DU PRODUIT ◆ ◆ ◆

Écran LCD TFT haute performance de 5,5 pouces doté d'une résolution HD et d'une technologie IPS avancée, conçu pour les applications nécessitant des performances visuelles fiables avec une flexibilité de visualisation étendue et une connectivité d'interface MIPI moderne.

720 × 1280 pixels. 16,7 millions de couleurs. Mode normalement noir.

Fabriqué par Shenzhen Tianxianwei Technology avec le circuit intégré de pilote ILI9881C et une interface différentielle haut débit MIPI DSI à 4 voies.

▌▌▌ SPÉCIFICATIONS D'AFFICHAGE ▌▌▌

Zone active et configuration des pixels

La zone d'affichage active mesure 68,04 mm × 120,96 mm avec 720 × RVB × 1280 arrangement de pixels en configuration de bande RVB. Le pas de pixel carré de 0,0945 mm × 0,0945 mm assure une précision géométrique et une reproduction d'image uniforme sur toute la surface de visualisation.

Avantages de la technologie IPS

Toutes directions la prise en charge de la direction de visualisation élimine le décalage des couleurs et la perte de contraste quel que soit l'angle de vue. Liberté de visualisation optimale à 360°.

Profondeur de couleur

16,7 millions de couleurs sélectionnables par logiciel offrent des images riches et vibrantes pour les applications exigeantes.

════════════════════════════════════════

INTERFACE ET CONNECTIVITÉ

Architecture MIPI DSI moderne à 4 voies

La signalisation différentielle haut débit via un connecteur FPC à 30 broches permet une transmission vidéo fiable avec une interférence électromagnétique réduite et une intégration système simplifiée par rapport aux solutions RVB parallèles héritées.

Configuration complète des broches

Quatre paires de voies de données (D0±, D1±, D2±, D3±) gèrent les flux de pixels compressés avec horloge intégrée. La paire de voies d'horloge dédiée (CLKP/CLKN) synchronise le transfert de données. Plusieurs points de masse assurent l'intégrité du signal.

Rails d'alimentation

IOVCC à 1,8 V pour l'interface logique. VDD à 3,3 V pour le pilote LCD. Broches VSP/VSN externes disponibles pour la génération d'alimentation analogique. Bornes LEDA/LEDK dédiées pour la connexion du rétroéclairage.

Prise en charge de l'écran tactile

Les dispositions intégrées de l'interface tactile comprennent CTP_SDA et CTP_SCL pour la communication I²C, CTP_INT pour la signalisation d'interruption, CTP_RST pour la réinitialisation du contrôleur et CTP_VCC pour 2,8 V ~ 3,3 V l'alimentation tactile.

● ● ● SYSTÈME DE RETROÉCLAIRAGE ● ● ●

Réseau de LED à éclairage périphérique

Configuration d'éclairage périphérique efficace avec plusieurs LED blanches offrant une distribution de luminosité uniforme.

Paramètres électriques

Plage de tension directe 20 V ~ 23 V. Courant de fonctionnement 40 mA typique par chaîne.

Performance optique

300 cd/m² luminance minimale avec 80% uniformité typique sur la zone active.

Durée de vie prolongée

30 000 heures de durée de vie opérationnelle des LED à 50% de luminosité dans les conditions de courant nominal.

★ ★ ★ CLASSIFICATIONS ENVIRONNEMENTALES ★ ★ ★

Conditions de fonctionnement

Plage de température de fonctionnement de -20°C à +70°C. Tolérance d'humidité de 20% à 90% HR sans condensation.Capacité de stockagePlage de température de stockage étendue de -30°C à +80°C pour maintenir l'intégrité du produit pendant le transport et l'entreposage.╔══════════════════════════════════════╗

ASSURANCE FIABILITÉ

╚══════════════════════════════════════╝Validation rigoureuse des contraintes environnementales

Tests de stockage à haute température à +80°C pendant 96 heures. Validation de stockage à basse température à -30°C pendant 96 heures. Extrêmes de température de fonctionnement confirmés à +70°C et -20°C pendant 96 heures chacun. Exposition à haute température et humidité à 60°C × 90% HR pendant 96 heures. Cycles de choc thermique entre -20°C et +70°C pendant 10 cycles complets avec des périodes de maintien de 30 minutes.

Critères d'acceptation zéro défaut

Aucune défaillance fonctionnelle autorisée, y compris les segments manquants, les courts-circuits électriques ou la dégradation de la clarté de l'affichage. Interdiction absolue de fuite de cristal liquide dans toutes les conditions de test. Aucune formation de bulles à basse température, aucun desserrage du joint d'extrémité ou aucun effet arc-en-ciel du cadre acceptable.

◈

SÉQUENCE DE TEMPORISATION ET D'ALIMENTATION ◈Exigences d'initialisation critiquesUne séquence d'alimentation correcte garantit une initialisation fiable du circuit intégré du pilote et évite d'endommager les générateurs de tension internes. Les alimentations VDDI et VCI doivent se stabiliser avant la libération de la réinitialisation RESX. Les voies MIPI entrent dans l'état de faible consommation LP-11 pendant la période de réinitialisation.Spécifications de temporisation de réinitialisationDurée minimale de l'impulsion RESX de 10 µs pour une reconnaissance de réinitialisation valide. Temps d'annulation de réinitialisation de 5 ms typique pour le chargement des registres depuis l'EEPROM. 120 ms maximum requis lorsque la réinitialisation est appliquée pendant le mode Sleep Out pour une séquence de masquage complète.Protection contre le rejet des picsLes impulsions de réinitialisation inférieures à 5 µs sont automatiquement rejetées. Les impulsions supérieures à 10 µs sont acceptées sans condition. La région de transition entre 5 µs et 10 µs initie la séquence de réinitialisation avec une reconnaissance garantie.▂▂▂▂▂ PERFORMANCE OPTIQUE ▂▂▂▂▂Définition du rapport de contrasteCR = L₆₃ / L₀

Où L₆₃ représente la luminance au niveau de gris 63 et L₀ représente la luminance au niveau de gris 0.

Caractéristiques du temps de réponse

Mesure de l'angle de visualisationLe système de coordonnées standard définit la direction de 12 heures comme référence. Les axes X+ et X- représentent les angles de visualisation horizontaux. Les axes Y+ et Y- représentent les angles de visualisation verticaux avec la direction de 6 heures à 90°.

◐

DIMENSIONS PHYSIQUES

◐

Profil de module compactConstruction légèreSpécification de poids à déterminer en fonction de la configuration finale et des exigences spécifiques du client.
