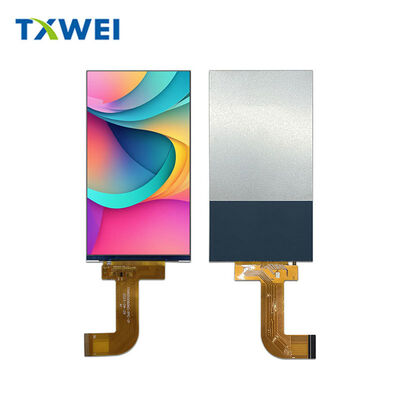

5Écran IPS à vue complète de 0,5 pouce Écran LCD MIPI 720*1280Écran LCD

Nombre De Pièces:	Négocier
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

2,5 mm

Nom de marque

TXWEI

Certification

CE ROHS FCC

Numéro de modèle

TXW550060N0

Documents

Interface LCM:

Interface MIPI

Compte de lcm pin n:

30PIN

Voltage de rétroéclairage:

température de stockage:

-30+80°C

Les degrés de lumens:

1000 cd/m²

Nombre de pixels:

720*1280

Élément de conduite:

Matrice active TFT

LANCEMENT DE PIXEL (W*H):

0.00945 ((H) *0.0945 ((V)

Mettre en évidence:

5Écran LCD IPS MIPI de 5 pouces

Module d'affichage LCD TFT 720X1280

écran LCD à vue complète

Description du produit

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

5.5 "Module d'affichage IPS industriel

Optique de précision, résistance industrielle, intégration propre.

Performance visuelle

720 × RGB × 1280résolution native.294 PPIChaque élément est rendu avec une définition nette, du texte fin aux formes d'onde complexes.

Technologie IPSIl livreLiberté d'angle de vueAucune inversion de couleur sous des angles obliques, aucune dégradation du contraste lorsqu'il est vu de bas ou sur le côté.Les performances du panneau sont identiques, qu'il soit monté horizontalement dans un instrument de bureau ou verticalement dans un scanner portatif.

16.7 millions de couleursDes gradients lisses, des teintes de peau précises dans l'imagerie médicale, un codage de couleur précis dans les applications industrielles.

Zone active:680,04 mm × 120,96 mm
Géométrie des pixels:bande RVB, hauteur de 0,0945 mm × 0,0945 mm
Mode d'affichage:Normalement Noir

Endurance environnementale

Les écrans industriels ne sont pas dans des bureaux climatisés.

Température de fonctionnement:-20°C à +60°C
Les planchers de stockage à froid dans les centres logistiques, les tableaux de bord des véhicules dans la chaleur du désert, le module maintient des spécifications optiques et électriques complètes sur toute la portée.

Température de stockage:-30°C à +80°C
L'entreposage étendu, le transit dans les climats extrêmes, la survie sans électricité, sans délamination, dégradation des joints ou dégradation des cristaux liquides.

Tolérance à l'humidité:Jusqu'à 90% de RH
Les installations côtières, les usines de transformation des aliments, les installations de nettoyage à la vapeur, les appareils électroniques internes sont protégés.

Interface du signal: MIPI DSI

Les systèmes intégrés modernes exigent rapidité et simplicité.DSI MIPI à quatre voiesL'interface fournit les deux.

Paires de données différentielles:D0N/D0P à travers D3N/D3P 4 voies indépendantes à grande vitesse pour la transmission rapide des données pixel
Rate différentielle:CLKN/CLKP ?? référence de chronométrage spécifique
Signal de commande:RST (réinitialisation du matériel, faible activité), TE (synchronisation de la trame par effet déchirant), LCD_ID (identification du module)

Les rails électriques:
VDD_3.3V pour le noyau logique
¢ IOV_1.8V pour les entrées/sorties d'interface
¢ les avions GND pour des itinéraires de retour propres

30 broches au total. Connecteur FPC compact. Disposition de PCB simple. Interférence électromagnétique réduite par rapport aux alternatives RGB parallèles. Longueur de trace plus courte. Exigences de blindage plus simples.

Système d'éclairage

Lerétroéclairage à LED éclairé de bordutilisations15 émetteurs blancsdans une configuration électrique en série.

Caractéristiques électriques:
Voltage vers l'avant: 16,8 à 18,6 V
¢ courant typique: 100 mA
¢ Entrée de puissance: LEDA (anode) × 4 broches, LEDK (cathode) × 4 broches

Sortie optique:
Lumi­nance typique: 1050 cd/m2 avec écran LCD
Uniformité: cohérente sur toute la zone active, sans atténuation des bords ni chute des coins

Longévité:
Je ne sais pas.20Durée de vie nominale de 1000 heuresà 50% de la luminosité initiale (à 20 mA par LED)
¢ années d'exploitation continue dans des applications industrielles toujours activées
- Réduction des cycles d'entretien.

La conception mécanique

Enveloppe du module:70.34 mm × 128,10 mm × 1,62 mm

Le1épaisseur de.62 mmIl comprend toutes les couches optiques, le pilote IC et l'assemblage de rétroéclairage. Aucune carte de pilote externe. Aucun module d'onduleur séparé. Tout intégré dans une seule pile mince.

Queue de FPCL'écran s'étend du bord de l'écran pour une intégration mécanique flexible.La conception mécanique s'adapte à vos contraintes de conception industrielle ̇ pas l'inverse.

Considérations de montage:
¢ zones frontalières non actives pour la rétention d'adhésifs ou de lunettes
¢ Périphérique compatible avec les joints pour les boîtiers IP
Les points de raccordement au sol pour la conformité à l'IME

L'architecture du pilote: ILI9881

LeLes États membres doivent respecter les dispositions suivantes:Le pilote à puce unique intègre toutes les fonctions de contrôle d'affichage.

Le pilote de la source:720 canaux   un par sous-pixel RGB
Le conducteur de la porte:1280 canaux   un par ligne horizontale de balayage
Convertisseur CC-CC:Génération sur puce de AVDD, AVEE et autres tensions de biais interne à partir d'une seule entrée de 3,3 V
Correction gamma:Programmable en 64 étapes par canal couleur
Gestion de l'énergie:Mode veille, état de veille profond et état actif avec des transitions de veille sub-milliseconde

Stockage de configuration:L'EEPROM interne conserve l'étalonnage d'usine, les paramètres VCOM et les paramètres par défaut d'allumage.

Temps et contrôle

Séquence de réinitialisation:
¢ Largeur minimale de l'impulsion: 10 microsecondes
Le temps d'annulation de la réinitialisation: 5 millisecondes (réveil standard), 120 millisecondes (rechargement complet du registre depuis l'EEPROM)
- Délai obligatoire de 5 millisecondes avant la première commande après le relâchement du réinitialisateur

Séquence de puissance:
     VDDI (tension d'entrée/sortie) stable avant VCI (noyau analogique)
Les deux rails sont stables avant l'affirmation RESX
L'état LP-11 sur les voies MIPI pendant le redémarrage
️ > 1 milliseconde de retard avant l'entrée en mode MIPI à grande vitesse

Résultats de l'effet de déchirure:
¢ TE pin fournit la synchronisation de la limite du cadre
Élimine les déchirures visuelles dans les scénarios de mise à jour partielle
Il est essentiel pour les applications de viseur de caméra et d'oscilloscope en temps réel.

Vérification de la fiabilité

Chaque lot de production est soumis à un dépistage environnemental.

Conservation à haute température:96 heures à +80°C
Conservation à basse température:96 heures à -30°C confirme la capacité de démarrage à froid et la résistance aux chocs thermiques
Fonctionnement à haute température:96 heures à +60°C alimenté   exercices IC du conducteur, rétroéclairage et interconnexion électrique sous charge thermique
Fonctionnement à basse température:96 heures à -20°C alimenté    vérifier la fluidité des cristaux liquides et le temps de réponse à des viscosités extrêmes
Stockage de l'humidité:96 heures à 60°C / 90% d'humidité relative
Cycles de choc thermique:10 cycles complets, -30°C à +80°C, 30 minutes de séjour ¢ accélère le stress de vie sur des interfaces de matériaux différents

Critères d'acceptation
¢ zéro défaillance fonctionnelle
Aucun segment manquant, pixel raccourci ou anomalie d'affichage
Aucune fuite de cristaux liquides
Aucune formation de bulles à basse température
Aucun relâchement de l'étanchéité de l'extrémité ou aucun effet arc-en-ciel du cadre

Conformité et matériaux

Conforme à la directive RoHS¢ tous les matériaux et traitements sans plomb
Options sans halogèneDisponible sur demande
Déclaration des substances dans le cadre du règlement REACHfourni pour la documentation réglementaire
Rapport sur les minéraux de conflitsoutenu pour la transparence de la chaîne d'approvisionnement

Soutien à l'intégration

Disponibilité des échantillons:Les échantillons techniques sont généralement expédiés dans les 5 jours ouvrables
Kit d'évaluation:Plateforme de pilotage facultative avec pont HDMI-MIPI pour le prototypage rapide
Échantillons mécaniques:Unités non fonctionnelles pour la vérification de l'ajustement et le développement des luminaires
Documentation technique:Fiche complète de données, exemples de codes d'initialisation, rapports de mesures optiques

Application de l'ingénierie de soutienAccès direct à des spécialistes de l'affichage pour l'optimisation du temps, des courbes gamma personnalisées et des conseils d'intégration mécanique.
