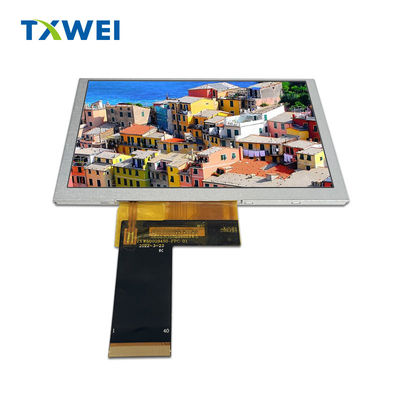

5 pouces IPS TFT LCD 800 * 480 pixels 262K Affichage couleur complète ST7262 pilote IC

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

5 pouces IPS TFT LCD 800 * 480 pixels 262K Affichage couleur complète ST7262 pilote IC

Nombre De Pièces:	Pour négocier.
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16 jours
Capacité D'approvisionnement:	10 000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Shenzhen, dans le Guangdong

Nom de marque

TXWEI

Certification

CE FCC IS014001 IATF16949

Numéro de modèle

Le nombre de fois où les données sont utilisées

Mettre en évidence:

Affichage LCD TFT

Description du produit

PRoduct Introduction

L'écran tactile personnalisé à 5 pouces

L'écran LCD IPS TFT de 5 pouces est un écran couleur 262K avec une diagonale de 5 pouces et une résolution de 800 * 480 matrice de points.fournir des angles de vision ultra larges pour assurer aux utilisateurs une expérience visuelle cohérente sous différents anglesCet écran supporte la technologie tactile RTP à point unique et CTP multi-points, permettant une interaction intuitive homme-ordinateur.

L'écran LCD IPS TFT de 5 pouces est un écran d'affichage haute définition avec interface RVB.

L'écran d'affichage LCD IPS TFT de 5 pouces est largement utilisé dans l'affichage extérieur des équipements à haute luminosité, le tableau de bord des véhicules électriques, l'affichage du tableau de bord des motos, l'affichage des équipements de surveillance du gel, etc..Il est devenu une partie indispensable des produits électroniques grand public. Il peut fournir des expériences visuelles passionnantes,répondre aux besoins des utilisateurs en matière d'affichage des images, et soutenir des services personnalisés pour répondre aux exigences spécifiques des applications.

Caractéristiques
Taille: 5 pouces
Résolution:800*480les pixels
Mode d'affichage: IPS
Le pilote IC:Les produits de la catégorie 1
Lumière: 1500 cd/m2
Types d'interface: RVB
Température de fonctionnement: -30 °C à 85 °C
Température de stockage:- 30 °C à 85 °C
Type de rétroéclairage: rétroéclairage LED, luminosité et quantité varient selon le modèle

Le schémaLe dessin

5 pouces IPS TFT LCD 800 * 480 pixels 262K Affichage couleur complète ST7262 pilote IC 0

5 pouces IPS TFT LCD 800 * 480 pixels 262K Affichage couleur complète ST7262 pilote IC 1

Description de la fonction du module

Le numéro de code.	Le symbole	Définition
1	LEDK	ÉNERGIE - Pour la cathode de rétroéclairage
2	LEDA	ÉNERGIE + ANODE de rétroéclairage
3	Le GND	Le GND
4	VDD	L'alimentation électrique
5 à 12	R0 à R7	Le bus de données à 8 bits affiche les données en rouge.
13 à 20	G0 à G7	Affichage des données vertes sur le bus de données à 8 bits
21 à 28	B0 à B7	Affichage des données en bleu sur le bus de données 8 bits
29	Le GND	Le GND
30	DCLK	Signal d'horloge de pixels en RGB I/F
31	DISP	DISP=0:Mode de veille (par défaut),DISP=1:Mode d'affichage normal
32	HSYNC	Synchronisation horizontale du signal en RGB I/F
33	VSYNC	Synchronisation verticale du signal en RGB I/F
34	DE	Signal d'activation des données en mode RGB I/F 1
35	N.C.	N.C.
36	Le GND	Le GND
37	Le numéro de série est le suivant:	N.C.
38	YD ((NC)	N.C.
39	XL ((NC)	N.C.
40	Les États membres	N.C.

Caractéristiques de l'unité de rétroéclairage

Le système de rétroéclairage est un type d'éclairage de bord avec 18 LED blanches dont les caractéristiques sont présentées dans les tableaux suivants.

Caractéristiques	Le symbole	Je ne sais pas.	Le type	- Je vous en prie.	Unité	Les notes
Voltage avant	V_F	16.5	- Je ne sais pas.	17.4	V	- Je ne sais pas.
Courant vers l' avant	Je suis..._F	- Je ne sais pas.	120	- Je ne sais pas.	- Je ne sais pas	- Je ne sais pas.
Luminance (avec écran LCD)	Je vous en prie	- Je ne sais pas.	1500	- Je ne sais pas.	cd/m²	- Je ne sais pas.
Durée de vie des LED	N/A	- Je ne sais pas.	20,000	- Je ne sais pas.	Il est temps	Nom de l'entreprise

Nom de l'organisme:

La durée de vie de la LED est définie comme la diminution de la luminosité du module à 50% de la luminosité initiale à I_LLa durée de vie de la LED pourrait être réduite si l'on utilise_Lest supérieure à 25 mA/LED.

Spécification optique

5 pouces IPS TFT LCD 800 * 480 pixels 262K Affichage couleur complète ST7262 pilote IC 2

Point de test de fiabilité

Je ne veux pas.	Point d'essai	Condition d'essai	Les notes
1	Conservation à haute température	+ 85°C / 240H	1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
2	Conservation à basse température	-30°C / 240H
3	Température élevée.	+ 85°C / 240H
4	Température basse.	-30°C / 240H
5	Stockage à haute température/humidité	60+5°C x 90%RH / 240H
6	Choc thermique et de froid	État statique, -30°C ((30 min) ~85°C (30 min),50 cycles

PRoductImage
