Module d'affichage LCD TFT de 128*160 pouces et 1,8 pouces ST7735S IC avec interface MCU

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Module d'affichage LCD TFT de 128*160 pouces et 1,8 pouces ST7735S IC avec interface MCU

Nombre De Pièces:	1
Emballage Standard:	Carton
Période De Livraison:	16
Méthode De Paiement:	L/C, D/A, D/P, T/T,
Capacité D'approvisionnement:	10 000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Guangdong, Chine

Nom de marque

TXWEI

Certification

ISO9001 IS014001 IATF16949 CE FCC ROHS

Numéro de modèle

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Zone active TFT:

28.032 ((H) * 35.04 ((V) mm

Contrôle IC:

ST7735S

Numéro de modèle:

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Profondeur de couleur:

16.7M

Taille:

1.77inch

Compte de lcm pin n:

31pin

Voltage d'entrée:

2.8~3.3V

IC du pilote LCM:

ST7735S

Température de stockage:

-30 | +80

Visionnement Dierection:

80/80/80/80

température de fonctionnement:

- 20 plus 70

Contour mécaniqueSize:

34*43,7*2,43 mm

Interface de la MLC:

Interface de 8/16 bits du MCU

Mettre en évidence:

Module d'affichage LCD TFT 128*160

1Module d'affichage LCD TFT de 8 pouces

Module d'affichage LCD TFT à interface MCU

Description du produit

1.8 pouces TFT LCD QVGA128*160 Pour les véhicules à moteurIC avec interface MCU module d'affichage LCD TFT

Tianxianwei TXW180025S0 est un écran LCD TFT de type TN de 1,8 pouce avec une résolution QVGA de 128 * 160 pixels.

Détails rapides sur le produit:
1Taille de l'écran LCD: 1,8 pouces TFT
2Résolution:128*160QVGA
3Vue angulaire:00
4- Dimension du contour:34 fois 43,7 fois 2.43mm
5. Le pilote LCD IC:Pour les véhicules à moteur
6. Type d'interface LCD:Interface de 8/16 bits du MCU
7Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
8Panneau tactile: sans écran tactile (personnalisable)

Produit:	1.8 pouces TFT LCD	Écran tactile:	Sans écran tactile (personnalisable)
Résolution:	128*160 points	Dimension du verre de couverture:	Sans (personnalisable)
Direction de la vue:	12:00	Interface:	Interface de 8/16 bits du MCU
Numéro de broche:	31 épingles	Connexion:	Couplings (personnalisables)
La luminance de surface:	280 Cd/m2 (nits)	Durée de vie de la LED:	30000 heures
Le pilote IC:	Pour les véhicules à moteur	Conformité:	Conforme à la directive CE&FCC et à la directive RoHS

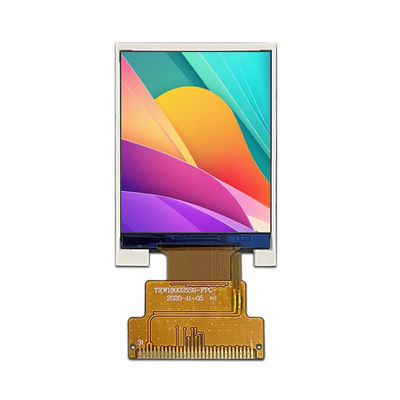

1Affichage LCD TFT de 0,8 pouces, image réelle du produit

UnedépollutionMaximumRle

Caractéristiques	Le symbole	Je ne sais pas.	- Je vous en prie.	Unité
Température de fonctionnement de la LCM	T_{Le RPO}	- 10 ans	+ 60	°C
Température de stockage de la LCM	T_GST	- 20 ans.	+ 70	°C
Humidité	RH	-	90	%

TFT DCCCaractéristiques

Caractéristiques	Le symbole	Je ne sais pas.	- Je sais.	- Je vous en prie.	Unité
Voltage d'alimentation pour les entrées et sorties	VDDIO	- Je ne sais pas.	- Je ne sais pas.	- Je ne sais pas.	V
Voltage d'alimentation pour ((DC/DC)	VDD	2.7	2.8	3.3	V
Voltage d'alimentation pour ((DC/DC)	AVDD				V
Voltage d'alimentation pour ((DC/DC)	AVEE				V

MDLDes descriptions de broches

Le numéro de code.	Le symbole	MDLFonctionnel
1	LEDK	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
2	LEDA	L'alimentation du terminal d'entrée de l'anode de rétroéclairage.
3	Le GND	Le gound
4	VDD	L'alimentation électrique est fournie par une pin (de 2,8 à 3,3 V)
5	A.O.	Enregistrez le signal de sélection
6	CS	La puce sélectionne la broche d'entrée du signal
7	Réinitialiser	Réinitialisez le terminal d'entrée du signal.
8	Le SDA	épingle de signal d'entrée/sortie
9	Le SCL	Épingle de signal d'horloge synchrone
10	Le GND	Le gound

RProblème de fiabilité

Je ne veux pas.	Point d'essai	Condition d'essai	Les notes
1	Conservation à haute température	+70°C / 96H	1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
2	Conservation à basse température	-20°C / 96H
3	Température élevée.	+60°C / 96H
4	Température basse.	-10°C / 96H
5	Stockage à haute température/humidité	50°C x 90%RH /96H
6	Choc thermique et de froid	État statique, -20°C ((30 min) ~60°C (30 min),50 cycles

Les installations d'usine et les certificats

Écran tactile à capacité projetée (PCAP)

La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.

L'écran tactile capacitif projeté par la technologie est conçu pour des applications industrielles, médicales et automobiles strictes.qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.

Module d'affichage LCD TFT de 128*160 pouces et 1,8 pouces ST7735S IC avec interface MCU 4

Module d'affichage LCD TFT de 128*160 pouces et 1,8 pouces ST7735S IC avec interface MCU 5

Module d'affichage LCD TFT de 128*160 pouces et 1,8 pouces ST7735S IC avec interface MCU 6

Module d'affichage LCD TFT de 128*160 pouces et 1,8 pouces ST7735S IC avec interface MCU 7

Pourquoi nous choisir?

1Nous fournissons des solutions personnalisées pour l'affichage LCD.
Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?SAEF peut répondre à vos exigences LCD personnalisées.

2. Solution totale pour écran tactile et affichage
Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?SAEF peut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique..
3Engagement en faveur de la qualité fiable
SAEF est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et à d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.
4. approvisionnement à long terme
Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.

mot clé de recherche: tft 1,8", 1,8" tft lcd, 1,8" tft lcd, 1,8 pouces tft lcd, tft lcd 1.8,1.8 tft display, 1,8 " tft display, 1,8 " tft display, 1,8 " tft display, 1,8 " tft display, 1,8 " tft display, 1,8 " tft lcd display, 1,8 " tft screen, 1,8 " tft screen, 1,8 " tft screen, 1,8 " tft screen, 1,8 " tft screen, 1,8 " tft screen.Écran LCD TFT de 8 pouces
