2.8 pouces 480x640 TFT affichage LCD haute résolution IPS type angle de vue complet interface LCM interface MIPI BIT

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

2.8 pouces 480x640 TFT affichage LCD haute résolution IPS type angle de vue complet interface LCM interface MIPI BIT

Nombre De Pièces:	negotiate
Prix:	negotiate
Emballage Standard:	cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW280061B0

Élément de conduite:

Matrice active TFT

LANCEMENT DE PIXEL (W*H):

Direction de la vue:

Tout à l'heure

Interface de la MLC:

Interface MIPI BIT

Courant de rétroéclairage:

120 mA

température de fonctionnement:

-20+70°C

Taille:

2,8 pouces

Voltage de rétroéclairage:

2.8-3.3V

Mettre en évidence:

Affichage LCD TFT de type IPS

Affichage de haute résolution de TFT LCD

affichage d'affichage à cristaux liquides de tft de 2

Description du produit

2.8" TFT 480x640, TFT LCD 2,8 pouces

Ce produit est un écran à haute résolution PPI avec une diagonale de 2,8 pouces et une résolution de 480x640.il adopte la technologie d'affichage IPS à vue complète, ce qui rend le produit adapté à certaines applications haut de gamme.

Le module LCD TFT TXW280061B0 est un écran couleur à haute résolution 480x640 en mode portrait diagonal de 2,8 pouces qui prend en charge l'interface MIPI.La taille du module du modèle TXW280061B0 est de 55.81 (W) x83.31 (L) x 3.53 (T) mm, et la taille de la surface active est de 43,20 x 57,60 mm. Le contrôleur de circuits intégrés TXW280061B0 et ST7701 sont intégrés au module, avec une plage de tension logique d'alimentation électrique de 2.8V à 3.3V. La valeur typique est de 3.2V. La luminosité de surface est de 300cd/m2 (Nits). La température de fonctionnement de ce modèle est de -20 à 70 degrés Celsius,et la température de stockage est de -30 à 80 degrés Celsius.

Ce produit est largement utilisé dans les écrans d'équipements de contrôle industriels, les écrans d'instruments, les appareils électroménagers intelligents, les écrans d'imprimantes 3D, les écrans d'endoscopes médicaux, les instruments portatifs,et autres produits.

Les spécifications mécaniques:

Titre	Les spécifications	Unité
Taille de l'écran	2.8	pouces
DIMENSIONS de ligne	55.81 fois 83.31 fois 3.53	mm
Le système d'exploitation du pilote	Le code de référence est:	-
Type d'interface	MIPI	un peu

Caractéristiques de l'unité de rétroéclairage

Le système de rétroéclairage est un type d'éclairage de bord avec 6 LED blanches dont les caractéristiques sont présentées dans les tableaux suivants.

Caractéristiques	Le symbole	Je ne sais pas.	Le type	- Je vous en prie.	Unité	Les notes
Voltage avant	V_F	16.8	- Je ne sais pas.	19.2	V	-
Courant vers l' avant	Je suis..._F	- Je ne sais pas.	20	-	- Je ne sais pas	-
Luminance (avec écran LCD)	Je vous en prie		TBD	- Je ne sais pas.	cd/m²	-
Durée de vie des LED	N/A	- Je ne sais pas.	30,000	- Je ne sais pas.	Il est temps	Nom de l'entreprise

Nom de l'organisme:

La durée de vie de la LED est définie comme la diminution de la luminosité du module à 50% de la luminosité initiale à I_LLa durée de vie de la LED pourrait être réduite si l'on utilise_Lest supérieure à 25 mA/LED.

Description de la fonction du module

Le numéro de code.	Le symbole	MDLFonctionnel
1	Le GND	PLe terrain
2	DSI_ D0_N	Pins d'entrée du signal différentiel de données MIPI-DSI
3	DSI_ D0_P	Pins d'entrée du signal différentiel de données MIPI-DSI
4	Le GND	PLe terrain
5	DSI_ D1_N	Pins d'entrée du signal différentiel de données MIPI-DSI
6	DSI_ D1_P	Pins d'entrée du signal différentiel de données MIPI-DSI
7	Le GND	La puissance de la terre
8	DSI_CLKN	Pins d'entrée du signal différentiel MIPI-DSI CLOCK
9	DSI_CLKP	Pins d'entrée du signal différentiel MIPI-DSI CLOCK
10	Le GND	La puissance de la terre
11	RESE DB15 à DB0	Réinitialisez le terminal d'entrée du signal.Je ne sais pas.LJe ne sais pas..
12	TE	Le signal d'effet déchirant est utilisé pour synchroniser MCU à la mémoire de cadre
13	N.C.	N.C.
14	CICVC	Voltage d'entrée/sortie: 1,65 V à 3,3 V
15	C.I.V.	PLes fournisseurs: 2.5V ~ 3,3 V
16	TP_VDD	TP code PIN du VDD
17	TP_SDA	TP code PIN de la SDA
18	TP_SCL	TP NIP SCL
19	TP_INT	TP INT code PIN
20	TP_RST	TP RST code PIN
21	LEDK	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
22	LEDA	L'alimentation du terminal d'entrée de l'anode de rétroéclairage.

2.8" TFT 480x640, TFT LCD 2,8 pouces dessin

2.8 pouces 480x640 TFT affichage LCD haute résolution IPS type angle de vue complet interface LCM interface MIPI BIT 0

2.8 pouces 480x640 TFT affichage LCD haute résolution IPS type angle de vue complet interface LCM interface MIPI BIT 1

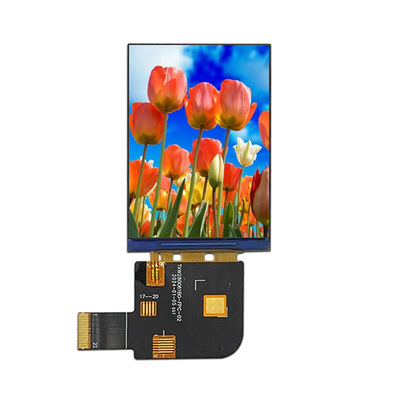

2.8" TFT 480x640, TFT LCD 2,8 pouces Image du produit
