Interface tactile IIC Affichage LCD TFT de 2,8 pouces avec courant de rétroéclairage de 20 mA et écran tactile capacitif IPS

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Interface tactile IIC Affichage LCD TFT de 2,8 pouces avec courant de rétroéclairage de 20 mA et écran tactile capacitif IPS

Nombre De Pièces:	1
Emballage Standard:	cardboard
Période De Livraison:	16
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW280086B0-CTP

Viewing direction:

ALL O’CLOCK

Lcm pin n count:

44pin

Backlight current:

Number of pixels:

480*640

LCM Driver IC:

ST7701S

Active area:

43.2*57.6

Touch Interface:

Lumens degrees:

400cd/m²

Mettre en évidence:

affichage d'affichage à cristaux liquides de tft de 2

8 pouces

Description du produit

Écran tactile PCAP affichage TFT 2,8 " 480 * 640 Interface RGB 24 BIT 44 épingle

Tianxianwei TXW280086B0-CTP est un écran TFT-LCD de 2,8 pouces avec une résolution de 480 * 640 (480 pixels horizontaux par 640 pixels verticaux). Ce modèle prend en charge l'interface RGB 24 bits;La tension d'alimentation (VCC) pour le panneau LCD est de 18VIl peut être utilisé pour les systèmes embarqués, le GPS d'automatisation, les équipements médicaux, les équipements industriels et les dispositifs de sécurité nécessitant des écrans TFT à image couleur de haute qualité.

TXW280086B0-CTP est un TFT de type IPS-LCD avec une luminosité de 400 cd/m2 (valeur typique). La luminosité peut être personnalisée et il peut fonctionner à des températures allant de -20 °C à +70 °C;Sa plage de température de stockage est de -30 °C à +80 °C.

Produit:	2Écran tactile IPS TFT de 8 pouces	Résolution:	480 x 640 pixels
Direction de la vue:	IPS Tous les angles de vue	Écran tactile:	Avec écran tactile
Interface:	RGB 24 bits	Numéro de broche:	44 épingles
Connexion:	Le raccordement	La luminance de surface:	400 Cd/m2
Température de fonctionnement:	-20°C à +70°C	Conformité:	Conforme à la directive CE&FCC et à la directive RoHS

2Écran tactile IPS TFT PCAP de 8 pouces480*640Dessin du produit de résolution
Interface tactile IIC Affichage LCD TFT de 2,8 pouces avec courant de rétroéclairage de 20 mA et écran tactile capacitif IPS 0

MDLDes descriptions de broches

Le numéro de code.	Le symbole	Fonctionnel
1	LEDK	L'alimentation électrique pour la cathode de rétroéclairage
2	LEDA	ÉNERGIE + ANODE de rétroéclairage
3	Le GND	La puissance de la terre
4	CICVC	L'alimentation électrique pour les entrées et sorties.
5	VCC	L'alimentation pour le LCD.
6	DSI	Une broche d'entrée de données série.
7	Le PCLK	Signal d'horloge de pixels en RGB I/F.
8	Le SCL	Cette broche est utilisée pour être l'horloge d'interface série
9	DE	Signal activé pour les données en mode I/F RVB 1.
10	Réinitialiser	Réinitialisez le terminal d'entrée du signal.
11	HSYNC	Synchronisation horizontale.
12	CS	Un signal de sélection de puce
13	VSYNC	Synchronisation verticale, le signal est en RGB I/F.
14 à 21	B0-B7	Le bus de données de l'interface RGB.
22 à 29	Les États membres doivent:	Le bus de données de l'interface RGB.
30 à 37	R0-R7	Le bus de données de l'interface RGB.
38	CTP_VC.I.	Panneau tactile
39	CTP_IOVCC	L'alimentation par contact pour les entrées et sorties.
40	CTP_SDA	Données I2C du panneau tactile
41	CTP_SCL	Moniteur I2C sur écran tactile
42	CTP_INT	Sortie d'interruption du panneau tactile
43	CTP_RST	Réinitialiser le panneau tactile
44	Le GND	La puissance de la terre

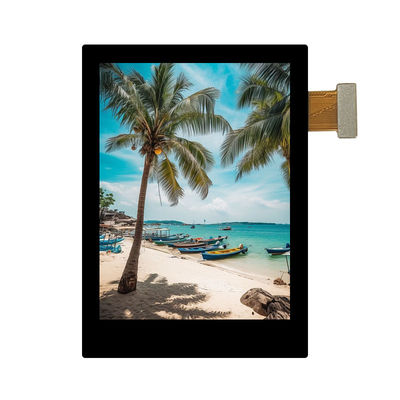

Démonstration réelle du produit

Interface tactile IIC Affichage LCD TFT de 2,8 pouces avec courant de rétroéclairage de 20 mA et écran tactile capacitif IPS 2

mot clé de recherche: tft 2,8 ", 2,8 tft lcd, 2,8 " tft lcd, 2,8 pouces tft lcd, tft lcd 2.8L'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'affichage tft de 2,8 pouces, l'af,écran LCD TFT de 2,8 pouces,480*640IPS TFT, 2,8 pouces IPS, 2,8 pouces480*640,480*640Disque LCD
