| Nombre De Pièces: | 1 |
| Emballage Standard: | cardboard |
| Période De Livraison: | 16 |
| Capacité D'approvisionnement: | 10000pcs |

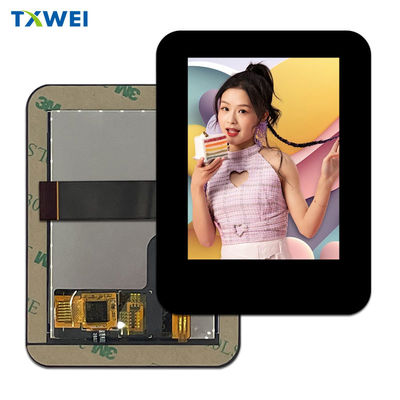

À propos de cet article SFTO280PY-7200ACT 2,8 pouces capacitif écran tactile module TFT
L'écran IPS TFT capacitif tactile optique de 2,8 pouces est un appareil intégrant des technologies avancées d'affichage et de toucher.Voici une introduction détaillée du produit TXW280115B0-MT:
Informations sur le produit
- Taille de l'écran: 2,8 pouces
- Résolution:480*640les pixels
- Technologie d'affichage: technologie IPS (In Plane Switching), offrant un grand angle de vision et une précision des couleurs
-Luminosité: 400 nits, adaptée à la visualisation dans différentes conditions d'éclairage
-Técnologie d'écran tactile: capacitif, offrant une sensibilité élevée et un contrôle tactile précis
- Interface: affichage TFT prenant en charge l'interface SPI (interface périphérique en série) et l'écran tactile prenant en charge les interfaces I2C (intercircuit intégré) pour une connexion facile avec les microcontrôleurs ou autres processeurs
- Collage optique: utilisation d'un adhésif optique pour coller l'écran tactile et l'écran d'affichage, améliorant la précision du toucher et l'effet d'affichage
- Multi-touch: supporte généralement la fonction multi-touch, permettant à plusieurs doigts d'opérer simultanément
- Durabilité: les écrans tactiles capacitifs sont plus durables que les écrans tactiles résistifs et sont moins sensibles aux dommages physiques
Scénarios d'application
- Panneau de commande industriel: utilisé pour afficher et contrôler les équipements industriels
- Équipement médical: afficher des informations importantes sur les équipements médicaux
- Produits électroniques de consommation: appareils intelligents pour la maison, consoles de jeux portables, etc.
-En affichage automobile: Utilisé pour le tableau de bord ou le système d'infotainment du véhicule
- Systèmes d'information des entreprises: tels que les distributeurs automatiques, les terminaux en libre-service, etc.
Avantages du produit
-Haute luminosité: luminosité de 400 nits assure une affichage claire dans diverses conditions d'éclairage
- Contraste élevé: la technologie IPS offre un meilleur contraste et une meilleure performance des couleurs
-Multi-touch: l'écran tactile capacitif prend en charge le multi-touch, offrant une expérience interactive plus fluide
- Lien optique: améliore l'effet d'affichage et la précision tactile.
En résumé, l'affichage IPS TFT capacitif tactile optique de 2,8 pouces combine une luminosité élevée, un contraste élevé et des fonctionnalités multi-touch,en le rendant adapté à divers scénarios d'application et en fournissant une excellente expérience d'interaction utilisateur.
Caractéristiques
| Nom de l'article | Spécification | Unité |
| Taille de l'écran | 2.8 pouces | Diagonale |
| Nombre de pixels |
Le nombre total d'écrans est le même. |
Pixels |
| Zone d'affichage | 43.20 ((H) x57.60 ((V) | mm |
| La hauteur des pixels | 0.180 ((H) x0.180 ((V) | mm |
| Dimension de contour |
469 fois 66,5 fois 2.35 |
mm |
| Disposition des pixels | Bandes verticales RVB | - Je ne sais pas. |
| Mode d'affichage | Normalement noir | - Je ne sais pas. |
| Direction de la vue | Tout | - Je ne sais pas. |
| Affichage de couleur | 262K | - Je ne sais pas. |
| Lumilité ((cd/m2) | 400 | Nits |
|
Le pilote tactile IC |
Pour les véhicules à moteur |
- Je ne sais pas. |
| Interface |
MIPI |
|
| Lumière de fond | Type de feux latéraux LED | - Je ne sais pas. |
| Le moteur IC |
Le numéro de série est le numéro de série. |
|
| Température de fonctionnement | - 20 à 70 | °C |
| Température de stockage | -30 à 80 | °C |
| Écran tactile | Écran tactile capacitif | |
| Interface à écran tactile | Le secteur privé | |
| Montage de TFT+CTP | Liens optiques |
Le dessin de contour
UnedépollutionMaximumRle
| Caractéristiques | Le symbole | Je ne sais pas. | - Je vous en prie. | Unité |
| Température de fonctionnement de la LCM | TLe RPO | - 20 ans. | + 70 | °C |
| Température de stockage de la LCM | TGST | - 30 ans | + 80 | °C |
| TP Température et humidité de fonctionnement (20% ~ 90%RH) | TLe RPO | - 20 ans. | + 70 | °C |
| Température et humidité de stockage TP SS (20% ~ 90%RH) | TGST | - 30 ans | + 80 | °C |
| Humidité | RH | - | 90 | % |
Description de la fonction du module
| Le numéro de code. | Le symbole | Fonctionnel |
| 1 | Le GND | La puissance de la terre |
| 2 | Nom de l'entreprise | Polarité négative du signal différentiel de basse tension 0 |
| 3 | D0P | Polarité positive des données différentielles de basse tension 0 signal |
| 4 | Le GND | La puissance de la terre |
| 5 | D1N | Polarité négative du signal différentiel de basse tension 1 |
| 6 | D1P | Polarité positive du signal différentiel de basse tension 1 |
| 7 | Le GND | La puissance de la terre |
| 8 | Nombre de personnes | Polarité négative du signal d'horloge différentiel basse tension |
| 9 | Le CLKP | Polarité positive du signal d'horloge différentiel basse tension |
| 10 | Le GND | La puissance de la terre |
| 11 | Réinitialiser | Réinitialisez le terminal d'entrée du signal. |
| 12 | TE | Encadrez l'impulsion de la tête pour un effet déchirant. |
| 13 | N.C. | Aucune connexion. |
| 14 | CICVC | L'alimentation électrique pour les entrées et sorties. |
| 15 | C.I.V. | L'alimentation pour le LCD. |
| 16 | CTP_VDD | Panneau tactile |
| 17 | CTP_SDA | Données I2C du panneau tactile |
| 18 | CTP_SCL | Moniteur I2C sur écran tactile |
| 19 | CTP_INT | Sortie d'interruption du panneau tactile |
| 20 | CTP_RST | Réinitialiser le panneau tactile |
| 21 | LEDK | L'alimentation du terminal d'entrée de cathode de rétroéclairage. |
| 22 | LEDA | Énergie pour l'entrée d'anode de rétroéclairage LED. |
Spécification optique
Image du produit
Les installations et les certificats
