24 broches 3,5 "affichage LCD TFT 480 * 800 HVGA avec ST7701SN pilote IC MIPI interface

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

24 broches 3,5 "affichage LCD TFT 480 * 800 HVGA avec ST7701SN pilote IC MIPI interface

Nombre De Pièces:	negotiate
Prix:	negotiate
Emballage Standard:	cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW350116B0

LANCEMENT DE PIXEL (W*H):

0.0945

Nombre de pixels:

480*800

IC du pilote LCM:

ST7701SN

Les degrés de lumens:

350cd/m2

Voltage de rétroéclairage:

19.6-22.4V

température de stockage:

-30+80°C

Taille:

3.5 pouces

température de fonctionnement:

-20+70°C

Mettre en évidence:

Écran LCD TFT ST7701N

3.5 Écran LCD TFT

Affichage LCD TFT à 24 broches

Description du produit

MIPI3.5 pouces LCD TFT, 3,5 pouces480*800Description de l'affichage LCD HVGA

Tianxianwei TXW350116B0 est un module LCD TFT avec une diagonale de 3,5 pouces et une résolution HVGA de 480 * 800 pixels.

Détails rapides sur le produit:
1Taille de l'écran LCD: 3,5 TFT
2Résolution:480*800
3Vue de l' angle de vue: 12 h
4- Dimension du contour:5132 fois 86,61 fois 3.5mm
5Le pilote:Le code de l'établissement est:
6. Type d'interface:MIPI 2 LANE
7. Panneau tactile: avec ou sans panneau tactile résistif en option
8Température: -20°C à +70°C au sommet; Tst -30°C à +80°C

Caractéristiques du produit:

Le TXW350116B0 est un écran LCD TFT à couleur complète de taille diagonale de 3,5 pouces, 480 * 3RGB (H) X800 (V).

Ce module prend en charge l'interface MIPI 2 LANE. La taille du module du modèle TXW350116B0 est de 51,32 * 86,61 * 3,5 mm, avec une surface effective de 45,36 * 75,6 mm;

Les contrôleurs TXW350116B0 et ST7701SN sont intégrés sur le module, avec une plage de tension d'alimentation logique de 19,6 V à 22,4 V.

Peut fonctionner dans une plage de température de -20 °C à +70 °C; sa plage de température de stockage est de -30 °C à +80 °C.

TXW350116B0 est un module LCD en mode vertical avec une luminosité de 350cd/m2. Si vous souhaitez l'utiliser en mode paysage ou augmenter la luminosité, veuillez nous contacter pour plus de support technique.

Ce module LCD TFT de 3,5 pouces est adapté aux yeux de robot intelligents, aux appareils PDA portatifs, aux écrans de contrôle d'accès et de sécurité, aux écrans de commutateur intelligents, aux écrans d'équipement médical,les écrans d'appareils ménagers, des vitrines d'équipements industriels, etc.

Produit:	3Écran LCD TFT de 0,5 pouce	Écran tactile:	Avec ou sans panneau tactile résistif
Résolution:	480*800 points	Direction de la vue:	12:00
Interface:	MIPI 2 LANE	Numéro de broche:	24 épingles
Connexion:	Couplings (personnalisables)	La luminance de surface:	350cd/m2 (nits)
Durée de vie de la LED:	30000 heures	Conformité:	Conforme à la directive CE&FCC et à la directive RoHS

3.5 pouces LCD TFT, 3,5 pouces480*800 Dessin de l'affichage LCD HVGA

24 broches 3,5 "affichage LCD TFT 480 * 800 HVGA avec ST7701SN pilote IC MIPI interface 0

24 broches 3,5 "affichage LCD TFT 480 * 800 HVGA avec ST7701SN pilote IC MIPI interface 1

Description de la fonction du module

Le numéro de code.	Le symbole	Définition
1	VDD ((2,8V)	L'alimentation en énergie analogique (VCI):2.5V à 3.3V
2	CICVC(1.8V)	L'alimentation en énergie analogique (VCI):1.65V à 3,3V
3	N.C.	Aucune connexion.
4	Réinitialiser(1.8V)	Réinitialisez le terminal d'entrée du signal.
5	TE	La broche de sortie de l'effet de déchirure est utilisée pour synchroniser l'écriture de la trame MCU,
6	N.C.	Aucune connexion.
7	LEDLe K.	L'alimentation du terminal d'entrée de cathode de rétroéclairage.
8	LEDUne	L'alimentation du terminal d'entrée de l'anode de rétroéclairage.
9	Le GND	La puissance de la terre
10	D0N	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
11	D0P	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
12	Le GND	La puissance de la terre
13	CLKN	Pins d'entrée de signal différentiel d'une horloge à interface à grande vitesse
14	CLKP	Pins d'entrée de signal différentiel d'une horloge à interface à grande vitesse
15	Le GND	La puissance de la terre
16	D1N	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
17	D1P	Pins d'entrée/sortie du signal différentiel de données d'interface à grande vitesse
18	Le GND	La puissance de la terre
19	N.C.	Aucune connexion.
20	N.C.	Aucune connexion.
21	Le GND	La puissance de la terre
22	N.C.	Aucune connexion.
23	N.C.	Aucune connexion.
24	Le GND	La puissance de la terre

Caractéristiques optiques

24 broches 3,5 "affichage LCD TFT 480 * 800 HVGA avec ST7701SN pilote IC MIPI interface 2

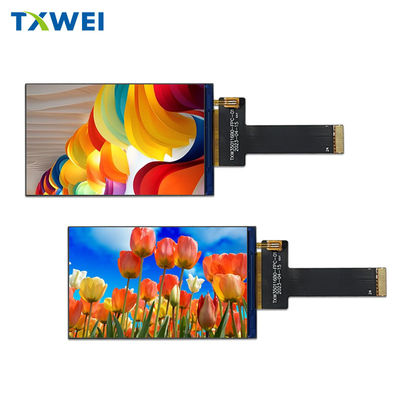

3.5 pouces LCD TFT, 3,5 pouces480*800 Affichage LCD HVGA de l'image réelle du produit
