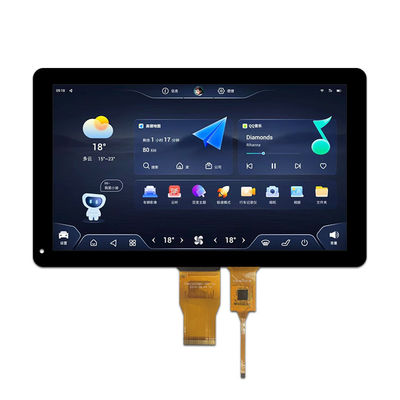

10Écran TFT de 1 pouce avec écran tactile capacitif 1024*600 Résolution 700 nits Interface RVB

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

10Écran TFT de 1 pouce avec écran tactile capacitif 1024*600 Résolution 700 nits Interface RVB

Nombre De Pièces:	negotiate
Prix:	negotiate
Emballage Standard:	cardboard
Période De Livraison:	16
Méthode De Paiement:	L/C TT D/P
Capacité D'approvisionnement:	10000pcs

Les informations détaillées

Description du produit

Les informations détaillées

Place of Origin

Guangdong,China

Nom de marque

TXWEI

Certification

CE ROHS FCC

Model Number

TXW100076B0-XL

Direction de la vue:

Interface tactile:

IC du pilote LCM:

Pour les appareils de traitement de l'air:

température de fonctionnement:

-20+70°C

Zones actives:

222.72*125.28 ((mm)

Interface de la MLC:

BIT DE RVB 24

Élément de conduite:

Matrice active TFT

Mettre en évidence:

Panneau d'écran TFT 1024*600

10Panneau d'écran TFT de 1 pouce

Panneau d'écran TFT de 700 nits

Description du produit

Affichage IPS haute luminosité 10,1 pouces RGB TFT 1024x600 avec PCAP Définition

Le TXW100076B0-XL est un module TFT-LCD 1024 x 600 IPS de haute luminosité avec un écran tactile capacitif projeté (PCAP).Ce module TFT adopte la technologie IPS et présente les avantages d'un grand angle de vision de gauche à droite.: 85/droite: 85/haut: 85/bas: 85 degrés (typique) et haute luminosité de 700 nits (valeur typique).

Produit:	10écran LCD TFT de 0,1 pouces	Résolution:	1024x600 points
Écran tactile:	Avec CTP	Dimension du verre de couverture:	Personnalisable
Dimension du contour:	2521506,5 mm	Direction de la vue:	Tous les angles de vue (85/85/85/85)
Interface:	RGB	Numéro de broche:	50 épingles
Connexion:	Le raccordement	La luminance de surface:	700 Cd/m2 (nits)
Durée de vie de la LED:	30000 heures	Conformité:	Conforme à la réglementation CE FCC et RoHS

Affichage IPS haute luminosité 10,1 pouces RGB TFT 1024x600 avec PCAP Le dessin

10Écran TFT de 1 pouce avec écran tactile capacitif 1024*600 Résolution 700 nits Interface RVB 0

10Écran TFT de 1 pouce avec écran tactile capacitif 1024*600 Résolution 700 nits Interface RVB 1

UnedépollutionMaximumRle

Caractéristiques	Le symbole	- Je ne sais pas.	Je suis désolée.	Unité
Température de fonctionnement de la LCM	T_{Le RPO}	- 20 ans.	+ 70	°C
Température de stockage de la LCM	T_GST	- 30 ans	+ 80	°C
TP Température et humidité de fonctionnement (20% ~ 90%RH)	T_{Le RPO}	- 20 ans.	+ 70	°C
Température et humidité de stockage TP SS (20% ~ 90%RH)	T_GST	- 30 ans	+ 80	°C
Humidité	RH	- Je ne sais pas.	90	%

TFT DCCCaractéristiques

Caractéristiques	Le symbole	- Je ne sais pas.	- Je sais.	Je suis désolée.	Unité	Nom de l'entreprise
Taux de fonctionnement du TFT	Hz	- Je ne sais pas.	60	- Je ne sais pas.	Hz
Voltage d'alimentation pour ((DC/DC)	VDD	3.0	3.3	3.3	V
Porte TFT mise en tension	VGH	16.5	17	17.5	V	Nom de l'organisme
Port TFT hors tension	VGL	- Il y en a 7.5	- 7 ans	- Il y en a six.5	V	Nom de l'organisme
TFT tension commune	Vcom	3.0	3.3	4.7	V	Nom de l'entreprise
AVDD	Le nombre de personnes	- Je ne sais pas.	9.6	- Je ne sais pas.	V	Nom de l'organisme

Note 1: la valeur VCOM doit être ajustée en fonction d'une condition différente pour optimiser la valeur Flicker.
Note 2: VGH et VGL sont les tensions de fonctionnement de la porte TFT.
Note 3: Ajustez le contraste, faites la couleur plus grande et plus foncée, et faites la couleur plus petite et plus claire.

Description de la fonction du module

Le numéro de code.	Le symbole	Description de la MTC	les observations
1	LEDA	ÉNERGIE + ANODE de rétroéclairage
2	LEDA	ÉNERGIE + ANODE de rétroéclairage
3	LEDK	L'alimentation électrique pour la cathode de rétroéclairage
4	LEDK	L'alimentation électrique pour la cathode de rétroéclairage
5	Le GND	Terrain de puissance
6	VCOM	Voltage commun
7	DVDD	Puissance du circuit numérique 3,3 V
8	Le mode	Le mode DE/SYNC est sélectionné.
9	DE	Signal d'activation des données en mode RGB I/F 1
10	V.S.	Synchronisation verticale du signal en RGB I/F
11	HS	Synchronisation horizontale du signal en RGB I/F
12	B7	Données bleues
13	B6	Données bleues
14	B5	Données bleues
15	B4	Données bleues
16	B3	Données bleues
17	B2	Données bleues
18	B1	Données bleues
19	B0	Données bleues
20	Le G7	Données vertes
21	G6	Données vertes
22	G5	Données vertes
23	G4	Données vertes
24	G3	Données vertes
25	G2	Données vertes
26	G1	Données vertes
27	G0	Données vertes
28	R7	Données en rouge
29	R6 Pour les produits de la catégorie 1	Données en rouge
30	R5	Données en rouge
31	R4	Données en rouge
32	R3	Données en rouge
33	R2	Données en rouge
34	R1	Données en rouge
35	R0	Données en rouge
36	Le GND	Terrain de puissance
37	DCLK	Signal d'horloge de pixels en RGB I/F
38	Le GND	Terrain de puissance
39	Le SHLR	Sélectionnez la direction horizontale de déplacement de la sortie de source: ?? H??: S[1]->S[2]->...->S[1920] (par défaut) Il est également connu sous le nom de "S[1920]->S[1919]->...->S".[1]
40	Numéro de référence	Sélectionnez la direction verticale du décalage de sortie de la porte: H: balayage de haut en bas Scanner de bas en haut
41	VGH	Porte sur tension
42	VGL	Port hors tension
43	AVDD	Puissance pour le circuit analogique
44	Réinitialiser	Réserve globale
45	N.C.	Aucune connexion.
46	VCOM	Voltage commun
47	DITHB	fonction de dithering. fonction de dithering. DITHER = H:Activer la fonction de dithering interne; DITHER = L:Désactiver la fonction de dithering interne
48	Le GND	Terrain de puissance
49	N.C.	Aucune connexion.
50	N.C.	Aucune connexion.

Image du produit
