Module d'affichage LCD TFT MCU personnalisé 240*320 Panneau d'affichage ST7789V 2,4 pouces

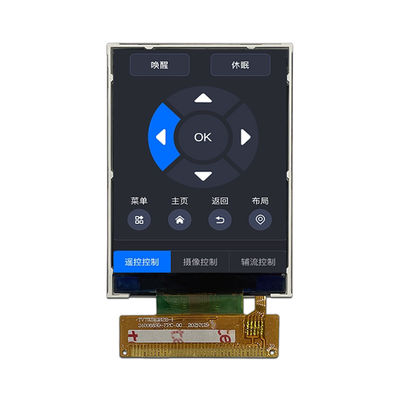

Nom du produit: TXW240088S0 Module LCD TFT de 2,4 pouces

Résumé du produit:

Le TXW240088S0 est un module LCD TFT de 2,4 pouces conçu et produit par Shenzhen Tianxianwei Technology Co., Ltd.Ce module convient à divers appareils électroniques et scénarios d'application en raison de sa haute résolution, un rendu des couleurs riche et une excellente performance d'affichage.

Caractéristiques du produit:

Spécifications de l'affichage: 240xRGBx320 pixels, fournissant une image et un texte clairs.

Le pilote IC: ST7789V2-G4-A de Sitronix est utilisé pour assurer une performance stable et une compatibilité.

Sélection des couleurs: Prend en charge les couleurs 65K/262K, le logiciel est réglable pour répondre aux différentes exigences de couleur.

Type de rétroéclairage: rétroéclairage LED blanc, offrant une luminosité et une couleur uniformes.

Type d'interface: interface MCU de 16 bits, pratique pour la connexion et la transmission de données avec des microcontrôleurs.

Adaptabilité à l'environnement: la plage de température de travail est de -20 °C à +70 °C et la plage de température de stockage est de -30 °C à +80 °C, adaptée à diverses conditions environnementales.

Exigences environnementales: Conforme aux normes RoHS, matériaux et transformation sans plomb, protection de l'environnement.

Spécifications techniques:

Type d'affichage: écran LCD TFT à couleur

Disposition des pixels: Disposition des bandes RVB

Distance entre les pixels: 0,153 (H) x 0,153 (V) millimètres

Surface d'activité: 36,72 (H) x 48,96 (V) millimètres

Perspective: Tout à 18 h

Taille du module: 42,72 (W) x 58,50 (H) x 2,15 (T) mm

Système de rétroéclairage: 4 LED blanches, tension avant de 2,8 V à 3,2 V, courant avant de 80 mA

Lumière: 550 cd/m2 (valeur typique)

Uniformité: 80% (valeur minimale)

Température de fonctionnement:- 20 °C à + 70 °C

Température de stockage:- 30 °C à + 80 °C

Humidité: 90% de RH

Applications polyvalentes: qu'il s'agisse d'équipements de photographie, de télécommandes, de commutateurs intelligents, d'appareils photo numériques, d'effets musicaux, d'enregistreurs de conduite, etc.,Le TXW200078B0 peut parfaitement s'adapter et montrer ses performances exceptionnelles.

Description de la fonction du module

Le module contient plusieurs broches pour la mise en œuvre de différentes fonctions, y compris mais sans s'y limiter:

GND: Power Ground

CS: épingle d'entrée de signal de sélection de puce

RS: affichage des données/pointe de sélection des commandes

WR: Interface parallèle MCU

RD: Lire les données sur le bord croissant

DB0-DB15: bus de données parallèle d'interface MCU

RÉSET: RÉSET terminus d'entrée du signal, faible niveau valide

IOVCC: alimentation d'entrée/sortie

VCC: alimentation électrique de 2,5 à 3,3 V

LEDK1-LEDK4: alimentation du terminal d'entrée de cathode de rétroéclairage

LEDA: source d'alimentation d'entrée de l'anode de rétroéclairage

Caractéristiques électriques: offre une plage de tension d'alimentation stable, avec une tension d'alimentation E/S allant de 1,65V à 3,3V et une tension d'alimentation CC/DC allant de 2,5V à 3,3V,assurer le fonctionnement stable du module dans différentes conditions d'alimentation.

Fiabilité et durée de vie: Les LED ont une longue durée de vie pouvant atteindre 30000 heures, ce qui signifie des cycles d'entretien plus longs et des coûts de remplacement plus faibles.

Assistance technique et services: Shenzhen Tianxianwei Technology Co., Ltd. fournit un soutien technique professionnel et un service à la clientèle pour s'assurer que les clients peuvent recevoir une assistance en temps opportun pendant l'utilisation.

Services personnalisés: En fonction des besoins du client, des solutions sur mesure peuvent être fournies, y compris des dimensions, des interfaces et d'autres caractéristiques, pour répondre aux exigences spécifiques de l'application.

Shenzhen Tianxianwei Technology Co., Ltd. s'engage à fournir des solutions d'affichage de haute qualité.est le choix idéal pour vos besoins d'affichage de produits électroniquesPour plus d'informations sur les produits ou pour un soutien technique, veuillez contacter notre représentant commercial.
