| Nombre De Pièces: | 1 pièces |
| Prix: | negotiations |
| Emballage Standard: | Emballage de la boîte |
| Période De Livraison: | 5-8day |
| Méthode De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100000 pièces |

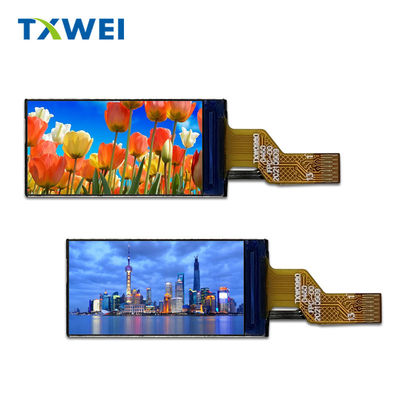

Description du module d'affichage LCD TFT à bande de 0,96 pouces de qualité industrielle
En tant que technologie d'affichage émergente, les écrans LCD IPS à bande ont progressivement attiré l'attention des utilisateurs en raison de leurs avantages uniques et de leurs nombreux scénarios d'application.L'effet visuel panoramique est plus confortableEn même temps, cette conception rend également l'écran plus ergonomique et plus facile à utiliser.ainsi que d'améliorer l'expérience visuelle de l'utilisateurL'avantage d'un écran LCD IPS en forme de barre est sa faible consommation d'énergie, ce qui signifie qu'il génère moins de chaleur pendant le fonctionnement et ne nécessite pas de grands dissipateurs de chaleur.réduisant ainsi le gaspillage d'énergie et la pollution de l'environnement.
Le TXW096006S1 est un module TFT de 0,96 pouce avec une technologie IPS de résolution 80 * 160.Écran tactile PCAP multipoint personnalisable prenant en charge l'interface I2CSa fonctionnalité multi-touch et ses excellentes performances visuelles en font un choix idéal pour des applications exigeantes.
Cet écran combine une technologie d'affichage de pointe, des performances puissantes et une compatibilité multifonctionnelle, ce qui en fait la meilleure solution pour divers secteurs automobiles, industriels, médicaux,et les applications pour la maison intelligente.
- basse tension d'entrée: VDD: 2,8 à 3,3 V;
- Affichage Couleurs du TFT LCD: 16,7M couleurs
- Interface du processeur: - Interface SPI 4 BIT
- Circuit d'alimentation interne.
| Informations générales | Spécification | Unité |
| Zone d'affichage (AA) |
10.8 ((H) * 21.7 ((V) - ((0.96 pouces) |
mm |
| Élément de pilote | matrice active TFT a-Si | - |
| Affichage des couleurs | 16.7M | couleurs |
| Nombre de pixels |
Le nombre de couleurs de l'écran est le même que celui de l'écran. |
points |
| Disposition des pixels | bande verticale RVB | - |
| La hauteur des pixels |
0.135 sur 0.1356 |
mm |
| Angle de vue | Tout | heure |
| Le moteur IC |
Les produits de la catégorie 1 |
- |
| Disposition des pixels de couleur | bande verticale RVB | - |
| Mode d'affichage | Transmissif/ normalement noir | - |
| Température de fonctionnement |
- 20 plus 70 |
°C |
| Température de stockage |
-30 plus 80 |
°C |
Caractéristiques de l'unité de rétroéclairage
Le système de rétroéclairage est un type d'éclairage de bord avec 1 LED blanche dont les caractéristiques sont indiquées dans les tableaux suivants.
| Caractéristiques | Le symbole | - Je ne sais pas. | Le type | Je suis désolée. | Unité | Les notes |
| Voltage avant | VF | 2.8 | - Je ne sais pas. | 3.2 | V | - Je ne sais pas. |
| Courant vers l' avant | Je suis...F | - Je ne sais pas. | 20 | - Je ne sais pas. | - Je ne sais pas | - Je ne sais pas. |
| Luminance (avec écran LCD) | Je vous en prie | - Je ne sais pas. | 600 | - Je ne sais pas. | cd/m2 | - Je ne sais pas. |
| Durée de vie des LED | N/A | - Je ne sais pas. | 30,000 | - Je ne sais pas. | Il est temps | Nom de l'entreprise |
Diagramme du module d'affichage TFT LCD à bande de 0,96 pouces
Caractéristiques de l'unité de rétroéclairage
| 1 | N.C. | Aucune connexion. |
| 2 | N.C. | Aucune connexion. |
| 3 | Le SDA | épingle de signal d'entrée/sortie |
| 4 | Le SCL | Épingle de signal d'horloge synchrone |
| 5 | RS | Affichage des données/pointe de sélection des commandes |
| 6 | Réinitialiser | Réinitialisez le terminal d'entrée du signal. |
| 7 | CS |
La puce sélectionne la broche d'entrée du signal |
| 8 | Le GND | Le gound |
| 9 | N.C. | Aucune connexion. |
| 10 | VDD | L'alimentation électrique est fournie par une pin (de 2,8 à 3,3 V) |
| 11 | LEDK | L'alimentation du terminal d'entrée de cathode de rétroéclairage. |
| 12 | LEDA | L'alimentation du terminal d'entrée de l'anode de rétroéclairage. |
| 13 | Le GND | Le gound |
RProblème de fiabilité
| Je ne veux pas. | Point d'essai | Condition d'essai | Les notes |
| 1 | Conservation à haute température | +70°C / 96H |
1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
|
| 2 | Conservation à basse température | -20°C / 96H | |
| 3 | Température élevée. | +60°C / 96H | |
| 4 | Température basse. | -10°C / 96H | |
| 5 | Stockage à haute température/humidité | 50°C x 90%RH /96H | |
| 6 | Choc thermique et de froid | État statique, -10°C ((30 min) ~60°C (30 min),10 cycles |
Module d'affichage TFT LCD à bande de 0,96 pouces de qualité industrielle
Avantages de l'écran d'affichage Tianxianwei: écran à barres, haute luminosité, haute qualité, plus de 10 ans de fourniture
