Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

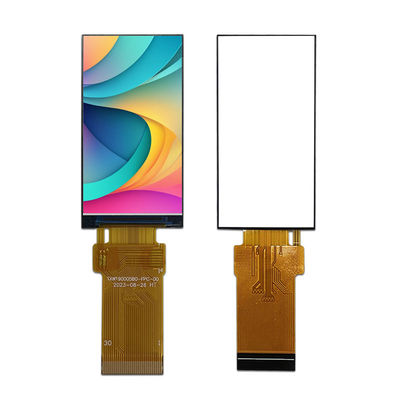

Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits

Nombre De Pièces:	1 pièces
Prix:	negotiations
Emballage Standard:	Emballage de la boîte
Période De Livraison:	5-8day
Méthode De Paiement:	L/C, T/T
Capacité D'approvisionnement:	100000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Je suis à Shenzhen.

Nom de marque

TXWEI

Certification

ISO9001 IS014001 IATF16949

Numéro de modèle

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Nombre de pixels:

170*320

Direction de la vue:

Lumière:

350 NITS

Zones actives:

22.7 ((H) * 42.72 ((V) mm

Taille du contour:

25.8*49.72*1.43 mm

Température de fonctionnement:

-20+70°C

Température de stockage:

-30+80°C

Compte de lcm pin n:

30 épingles

Interface de la MLC:

Interface MCU 8 BIT

Mettre en évidence:

1Module d'affichage TFT LCD de 9 pouces

Module d'affichage LCD tft OEM

Module d'affichage LCD de 170 × 320 tft

Description du produit

1Écran TFT à barres de 0,9 pouces 170*320 pixels

TXW190005B0 est un module LCD TFT avec une diagonale de 1,9 pouces, WVGA 170 * 320, affichage LCD TFT en couleur complète, peut être conçu comme PCAP, notre modèle de produit est TXW190005B0.
2. Ce module prend en charge l'interface MCU à 8 bits. La taille du module du modèle TXW190005B0 est de 25,8 * 49,72 * 1,43 mm et la taille de la surface effective est de 22,7 (H) * 42,72 (V) mm;
Le contrôleur TXW190005B0 et ST7789V sont intégrés au module, avec une plage de tension logique d'alimentation de 3,2 V.
TXW190005B0 est un module LCD en mode vertical avec une luminosité de 350cd/m2.La luminosité de la surface peut être personnalisée

Détails rapides sur le produit:

1Taille de l'écran LCD: 1,9 ′′ TFT

2Résolution:170*320

3Vue de l' angle de vue: 12 h

4- Dimension du contour:25.8*49.72*1. Je vous en prie.43mm

5.Zone active:22.7 ((H) * 42.72 ((V)

6. Type d'interface:MCU 8 BIT

7. Panneau tactile: sans panneau tactile ((Personnalisable)

8Température: -20°C à +70°C au sommet; Tst -30°C à +80°C

Produit:	1TFT de 0,9 pouces	Écran tactile:	Sans TP (personnalisable)
Résolution:	170*320	Direction de la vue:	À 12 heures.
Interface:	M.C.U	Numéro de broche:	30 épingles
Connexion:	Couplings (personnalisables)	La luminance de surface:	350 Cd/m2
Température de fonctionnement:	-20°C à +70°C	Conformité:	Conforme à la réglementation REACH et RoHS

Service à la clientèle

1Avant de signer un contrat officiel avec notre client, nous vous aiderons à analyser et à fournir une solution professionnelle basée sur les informations du projet du client et à trouver une solution optimale.

2. Votre enquête liée à nos produits ou prix sera répondu dans les 24 heures.

3Continuez d'informer nos clients sur le processus de production et aidez à organiser des contrôles de qualité en usine si nécessaire.

4Une garantie d'un an pour notre écran LCD après la livraison. Tous les défauts peuvent être retournés et remplacés dans la période de garantie.

5L'acheteur peut envoyer un technicien à notre usine pour une formation gratuite avant la livraison.

6Nous nous concentrons sur la création de valeur pour les clients. Pour le soutien technique ou commercial essentiel, nous organiserons des réunions en ligne, un service technique en ligne ou une aide locale sur place.etc. pour répondre aux différents besoins des clients.

1.9 pouces TFT affichage LCD

Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits 0

Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits 1

Caractéristiques de l'unité de rétroéclairage

Le système de rétroéclairage est un type d'éclairage de bord avec 4 LED blanches dont les caractéristiques sont indiquées dans les tableaux suivants.

Caractéristiques	Le symbole	- Je ne sais pas.	Le type	Je suis désolée.	Unité	Les notes
Voltage avant	V_F	2.8	- Je ne sais pas.	3.3	V	- Je ne sais pas.
Courant vers l' avant	Je suis..._F	- Je ne sais pas.	80	- Je ne sais pas.	- Je ne sais pas	- Je ne sais pas.
Luminance (avec écran LCD)	Je vous en prie	- Je ne sais pas.	500	- Je ne sais pas.	cd/m²	- Je ne sais pas.
Durée de vie des LED	N/A	- Je ne sais pas.	30,000	- Je ne sais pas.	Il est temps	Nom de l'entreprise

Description de la fonction du module

Le numéro de code.	Le symbole	MDLDéfinition
1	Le GND	Au sol.
2	Le CCR	Énergie pour écran LCD. ((2.6-3.3V)
3	Résultats
4	Résultats de l'enquête
5	Réinitialiser	Réinitialisez la broche d'entrée du signal.
6	CS	Signal de sélection de puce.
7	DC ((SPI_SCL)	Enregistrez le signal de sélection
8	Les États membres doivent respecter les règles en matière d'accès à l'information.	Écrivez un signal stroboscopique.
9	RD	Lisez le signal stroboscopique.
10	Le SDA	Pile d'entrée/sortie de données en série.
11 à 18	Le numéro de série est le suivant:	Bus de données parallèle d'interface MCU.
19	TE	Encadrez l'impulsion de la tête pour un effet déchirant.
20	LEDA	Énergie pour l'entrée d'anode de rétroéclairage LED.
21	L'éclairage	L'alimentation pour l'entrée de cathode de rétroéclairage LED.
22	LEDK2	L'alimentation pour l'entrée de cathode de rétroéclairage LED.
23	LEDK3	L'alimentation pour l'entrée de cathode de rétroéclairage LED.
24	L'éclairage	L'alimentation pour l'entrée de cathode de rétroéclairage LED.
25	Le GND	Au sol.
26	TP_RST	CTP_Reset Pile d'entrée du signal.
27	TP_SCL	CTP_Cloc Signal
28	TP_SDA	CTP_Data Nom
29	TP_INT	CTP_STOP Signal
30	Le GND	Au sol.

RProblème de fiabilité

Je ne veux pas.	Point d'essai	Condition d'essai	Les notes
1	Conservation à haute température	+70°C / 96H	1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
2	Conservation à basse température	-30°C / 96H
3	Température élevée.	+60°C / 96H
4	Température basse.	-20°C / 96H
5	Stockage à haute température/humidité	50°C x 90%RH /96H
6	Choc thermique et de froid	L'état statique, -20°C ((30 min) ~60°C (30 min), 10 cycles

1.9" MODULE LCD au toucher

Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits 3

Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits 4

Module d'affichage TFT LCD de 1,9 pouces 170 × 320 MCU interface à 8 bits 5

Pourquoi nous choisir?

1Nous fournissons des solutions personnalisées pour l'affichage LCD.

Votre produit a-t-il des exigences d'application spéciales, des spécifications électriques, des spécifications optiques, des caractéristiques tactiles ou des dimensions mécaniques qui nécessitent des écrans personnalisés?TXWEI peut répondre à vos besoins LCD personnalisés.

2. Solution totale pour écran tactile et affichage

Êtes-vous préoccupé par l'assemblage de l'écran tactile et de l'écran d'affichage?Le TXWEIpeut fournir des écrans tactiles personnalisés et standard, y compris des solutions multi-touch résistives et capacitives, y compris un service de liaison aérienne et optique.

3Engagement en faveur de la qualité fiable

TXWEI est qualifié par ISO9001:2015 et ISO14000, répondant à la RoHS, REACH et d'autres règles environnementales sur les marchés mondiaux.tests de fiabilité et de vieillissement.

4. approvisionnement à long terme

Dans des circonstances normales, les produits que nous recommandons peuvent être fournis pendant plus de 5 ans.Nous ferons des plans alternatifs à l'avance pour assurer vos besoins d'approvisionnement à long terme.
