| Nombre De Pièces: | 1 pièces |
| Prix: | negotiations |
| Emballage Standard: | Emballage de la boîte |
| Période De Livraison: | 5-8day |
| Méthode De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100000 pièces |

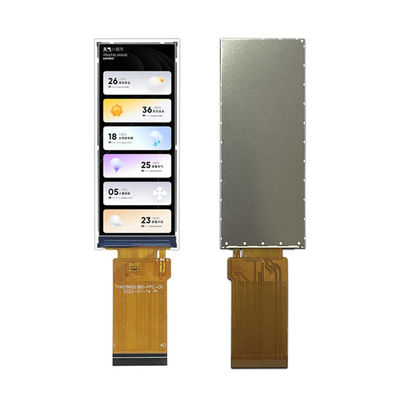

2.86" TFT 376x960, TFT LCD 2,86 pouces
Le module TFT LCD TXW286003B0 est un écran couleur QVGA 376 × 960 en mode vertical avec une diagonale de 2,86 pouces.La plaque de couverture/câble/touch peut être personnaliséeLa taille du module du modèle TXW286003B0 est de 31,2 * 76,6 * 2,05 mm, avec une surface effective de 26,51 * 67,68 mm.
Le TXW286003B0 intègre un contrôleur de circuits intégrés ST7701SN ou équivalent sur le module, avec une plage de tension d'alimentation logique de 5,6 V à 6,4 V. La valeur typique est de 5,6 V.La luminosité de la surface est de 600 cd/m2 (Nits)La température de fonctionnement de ce modèle est de -20 à 70 degrés Celsius, et la température de stockage est de -30 à 80 degrés Celsius.
Ce modèle a été largement utilisé dans des produits tels que des stylos de lecture, des instruments de musique intelligents, des purificateurs d'eau, des cafetières, des fours, des haut-parleurs, des appareils portables, etc.
Détails rapides sur le produit:
1Taille de l'écran LCD: 2,86 ̊ TFT
2Résolution:376*960
3Vue de l' angle de vue: 12 h
4- Dimension du contour:312 fois 76,6 fois 2.05mm
5.Zone active:26.51 fois 67.68
6. Type d'interface:MIPI 2 LANE
7. Panneau tactile: sans panneau tactile ((Personnalisable)
8Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
| Produit: | 2.86 pouces TFT | Écran tactile: | Sans TP (personnalisable) |
| Résolution: |
376*960 |
Direction de la vue: | À 12 heures. |
| Interface: |
MIPI 2 LANE |
Numéro de broche: | 40 épingles |
| Connexion: | Couplings (personnalisables) | La luminance de surface: | 600 Cd/m2 |
| Température de fonctionnement: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
Avantages du produit
1.IPS angle de vision complet ((80/80/80/80). Très bon angle de vision. Parfait pour différents types d'applications, indépendamment de la mise sur le dessus, ou sur la table, ou utilisé à la main, etc.
2.Excellente performance d'affichage de la couleur de fond, de la luminosité, de l'angle de vision et de l'intensité, etc.
3- Niveau de qualité élevé pour les applications industrielles et médicales.
4.Flexible à avoir avec ou sans écran tactile résistif. Nous pouvons soutenir à concevoir CTP personnalisé ((panneau tactile capacitif) pour les clients ainsi. FPC est personnalisable aussi.
5.Solution à prix compétitif avec une bonne qualité parmi les solutions du même type dans l'industrie des écrans LCD.
6Facile à installer et à entretenir.
2.86 pouces TFT affichage LCD
Pour l'absolueMaximumRating
| Caractéristiques | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
| Température de fonctionnement de la LCM | TLe RPO | - 20 ans. | + 70 | °C |
| Température de stockage de la LCM | TGST | - 30 ans | + 80 | °C |
| Humidité | RH | - | 90 | % |
TFT DCCCaractéristiques
| Caractéristiques | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage d'alimentation pour les entrées et sorties | VDDIO | 1.65 | 3.3 | 3.3 | V |
| Voltage d'alimentation pour ((DC/DC) | VDD | 2.6 | 3.3 | 3.3 | V |
| Consommation actuelle | Je suis...DD | - Je ne sais pas. | - Je ne sais pas. | 50 | - Je ne sais pas |
| Je suis...DD-SLEEP | - Je ne sais pas. | - Je ne sais pas. | 150 | UA |
Caractéristiques de l'unité de rétroéclairage
Le système de rétroéclairage est un type d'éclairage de bord avec 4 LED blanches.
sont indiquées dans les tableaux suivants.
| Caractéristiques | Le symbole | - Je ne sais pas. | Le type | Je suis désolée. | Unité | Les notes |
| Voltage avant | VF | 11.2 | 13.2 | V | - | |
| Courant vers l' avant | Je suis...F | - Je ne sais pas. | 40 | - | - Je ne sais pas | - |
| Luminance (avec écran LCD) | Je vous en prie | 600 | cd/m2 | - | ||
| Durée de vie des LED | N/A | - Je ne sais pas. | 30,000 | - Je ne sais pas. | Il est temps | Nom de l'entreprise |
Description de la fonction du module
| Le numéro de code. | Le symbole | MDLFonctionnel | Les notes |
| 1 | Le GND | La puissance de la terre | |
| 2 | Le MIPI0P | Polarité positive des données différentielles de basse tension 3 signa | |
| 3 | Le MIPI0N | Polarité négative du signal différentiel de basse tension 3 | |
|
4 |
Le GND | La puissance de la terre | |
| 5 | Le MIPI1P | Polarité positive des données différentielles de basse tension 3 signa | |
| 6 | Le MIPI1N | Polarité négative du signal différentiel de basse tension 3 | |
| 7 | Le GND | La puissance de la terre | |
| 8 | Le CLKP | Polarité positive du signal d'horloge différentiel basse tension | |
| 9 | Nombre de personnes | Polarité négative du signal d'horloge différentiel basse tension | |
| 10 | Le GND | La puissance de la terre | |
| 11 | Le MIPI2P ((NC) | N.C. | |
| 12 | Le MIPI2N ((NC) | N.C. | |
| 13 | Le GND | La puissance de la terre | |
| 14 | Le MIPI3P ((NC) | N.C. | |
| 15 | Le MIPI3N ((NC) | N.C. | |
| 16 à 17 | Le GND | La puissance de la terre | |
| 18 à 19 ans | Le système d'aérodrome doit être équipé d'un système d'aérodrome. | Pl'offreRésultats:1.65V ~ 3.3V | |
| 20 à 21 | Identifiant 0~ID1 | Sélectionnez le mode d'interface MCU | |
| 22 à 23 | N.C. | N.C. | |
| 24 | Réinitialiser | Réinitialisez le terminal d'entrée du signal. | |
| 25 à 26 | N.C. | N.C. | |
| 27 | Le GND | La puissance de la terre | |
| 28 à 29 | LEDK | L'alimentation du terminal d'entrée de cathode de rétroéclairage. | |
| 30 | Le GND | La puissance de la terre | |
| 31 | N.C. | N.C. | |
|
32 à 33 |
Le GND | La puissance de la terre | |
| 34 | N.C. | N.C. | |
| 35 à 36 | LEDA | L'alimentation du terminal d'entrée de l'anode de rétroéclairage. | |
| 37 | Le GND | La puissance de la terre | |
| 38 à 39 | VCC 3,3 V | L'alimentation pour le LCD. | |
| 40 | N.C. | N.C. |
Caractéristiques optiques
2.86" de pouces de module LCD tactile
Service à la clientèle
1Avant de signer un contrat officiel avec notre client, nous vous aiderons à analyser et à fournir une solution professionnelle basée sur les informations du projet du client et à trouver une solution optimale.
2. Votre enquête liée à nos produits ou prix sera répondu dans les 24 heures.
3Continuez d'informer nos clients sur le processus de production et aidez à organiser des contrôles de qualité en usine si nécessaire.
4Une garantie d'un an pour notre écran LCD après la livraison. Tous les défauts peuvent être retournés et remplacés dans la période de garantie.
5L'acheteur peut envoyer un technicien à notre usine pour une formation gratuite avant la livraison.
6Nous nous concentrons sur la création de valeur pour les clients. Pour le soutien technique ou commercial essentiel, nous organiserons des réunions en ligne, un service technique en ligne ou une aide locale sur place.etc. pour répondre aux différents besoins des clients.
