| Nombre De Pièces: | 1 pièces |
| Prix: | negotiations |
| Emballage Standard: | Emballage de la boîte |
| Période De Livraison: | 5-8day |
| Méthode De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100000 pièces |

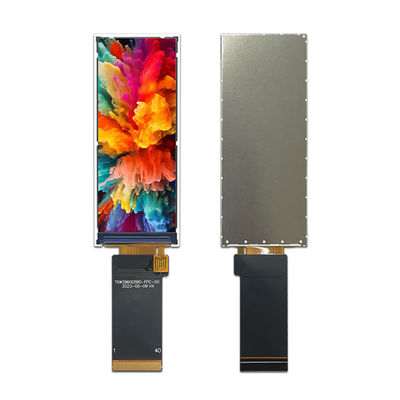

MCU écran LCD TFT de 2,86 pouces, 2,86"376*960Description de l'affichage LCD HVGA
TXW286005B0 est un module LCD TFT diagonal de 2,86 pouces avec une résolution HVGA de 376 * 960 pixels
Détails rapides sur le produit:
1Taille de l'écran LCD: 2,86 ̊ TFT
2Résolution:376*960
3Vue de l' angle de vue: 12 h
4- Dimension du contour:312 fois 76,6 fois 2.05mm
5.Zone active:26.51 fois 67.68
6. Type d'interface:Interface BIT RGB24
7. Panneau tactile: sans panneau tactile ((Personnalisable)
8Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
Caractéristiques du produit:
1.TXW286005B0 est un écran LCD TFT à couleur complète de 3,5 pouces de taille diagonale, 376xRGBx960.
2. Ce module prend en charge les interfaces RVB. La taille du module du modèle TXW286005B0 est de 31,2 * 76,6 * 2,05 mm, avec une surface effective de 26,51 * 67,68 mm;
3.TXW286005B0 et le contrôleur ST7701SN sont intégrés sur le module, avec une plage de tension logique d'alimentation de 2,8V à 3,3V.
4. Peut fonctionner dans une plage de température de -20 °C à +70 °C; sa plage de température de stockage est de -30 °C à +80 °C.
5.TXW286005B0 est un module LCD en mode vertical avec une luminosité de 300cd/m2.
Ce module LCD TFT de 2,86 pouces convient à des produits tels que des stylos de lecture, des instruments de musique intelligents, des purificateurs d'eau, des cafetières, des fours, des haut-parleurs, des appareils portables, etc.
FAQ:
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.
Qu'en est-il du délai de livraison?
R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.
Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?
R: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MOQ MP pour la commande par trail / PP.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
A: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5 à 7 jours pour arriver. Expédition aérienne et maritime également en option.
Q. Comment procéder à une commande de module LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
| Produit: | 2.86 pouces TFT | Écran tactile: | Sans TP (personnalisable) |
| Résolution: |
376*960 |
Direction de la vue: | À 12 heures. |
| Interface: |
Interface RGB à 24 bits |
Numéro de broche: | 40 épingles |
| Connexion: | Couplings (personnalisables) | La luminance de surface: | 300 Cd/m2 |
| Température de fonctionnement: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
MCU 2,86 pouces TFT LCD, 2,86 " 376x960 HVGA affichage LCD dessin
Caractéristiques de l'unité de rétroéclairage
Le système de rétroéclairage est un type d'éclairage de bord avec 4 LED blanches.
sont indiquées dans les tableaux suivants.
| Caractéristiques | Le symbole | - Je ne sais pas. | Le type | Je suis désolée. | Unité | Les notes |
| Voltage avant | VF | 2.8 | - Je ne sais pas. | 3.2 | V | - Je ne sais pas. |
| Courant vers l' avant | Je suis...F | - Je ne sais pas. | 80 | - Je ne sais pas. | - Je ne sais pas | - Je ne sais pas. |
| Luminance (avec écran LCD) | Je vous en prie | - Je ne sais pas. | 250 | - Je ne sais pas. | cd/m2 | - Je ne sais pas. |
| Durée de vie des LED | N/A | - Je ne sais pas. | 30,000 | - Je ne sais pas. | Il est temps | Nom de l'entreprise |
TFT DCCle harastatistiques
| Caractéristiques | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage d'alimentation pour les entrées et sorties | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Voltage d'alimentation pour ((DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| Consommation actuelle | Je suis...DD | - Je ne sais pas. | - Je ne sais pas. | 50 | - Je ne sais pas |
| Je suis...DD-SLEEP | - Je ne sais pas. | - Je ne sais pas. | 150 | UA |
Description de la fonction du module
| Le numéro de code. | Le symbole | MDLFonctionnel | Les notes |
| 1 à 2 | LEDA | L'alimentation du terminal d'entrée de l'anode de rétroéclairage. | |
| 3 à 4 | LEDK | L'alimentation du terminal d'entrée de cathode de rétroéclairage. | |
| 5 | Le GND | La puissance de la terre | |
| 6 | Réinitialiser | Réinitialisez le terminal d'entrée du signal. | |
| 7 | CS | Signal de sélection de puce. | |
| 8 | Le SCL | Un signal d'horloge en série. | |
| 9 | Le SDA | Pile d'entrée/sortie de données en série. | |
| 10 à 33 | D0 à D23 | Le bus de données de l'interface RGB. | |
| 34 | HSYNC | Signal synchrone en ligne pour le fonctionnement de l'interface RVB. | |
| 35 | VSYNC | Signal synchrone de trame pour le fonctionnement de l'interface RVB. | |
| 36 | DCLK | Signal d'horloge en points pour le fonctionnement de l'interface RGB. | |
| 37 | DE | Signal d'activation des données pour le fonctionnement de l'interface RVB. | |
| 38 | Le CCR | L'alimentation pour le LCD. | |
| 39 | CICVC | L'alimentation électrique pour les entrées et sorties. | |
| 40 | Le GND | La puissance de la terre |
Caractéristiques optiques
2.86" de pouces de module LCD tactile
