| Nombre De Pièces: | 1 pièces |
| Prix: | negotiations |
| Emballage Standard: | Emballage de la boîte |
| Période De Livraison: | 5-8day |
| Méthode De Paiement: | L/C, T/T |
| Capacité D'approvisionnement: | 100000 pièces |

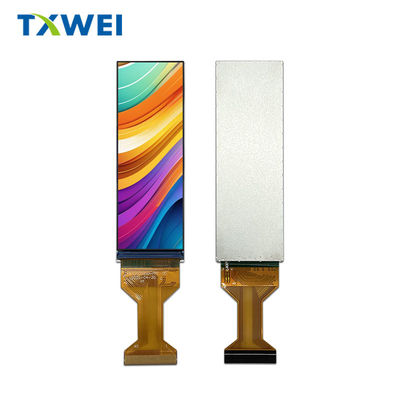

3.0" pouces TFT personnalisé LCD, IPS 268*800 pixels LCD Description
Le TXWEI 300059S0 est un module LCD TFT de dimension diagonale de 3,0 pouces avec une résolution de 268x800 pixels.Prend en charge l'interface RVB, et la tension d'alimentation (Vdd) est comprise entre 18 V. Cette direction de vision du module est l'angle de vue libre de type IPS ((85/85/85/85).
Pour les appareils électroniquesLe module LCD TFT est en mode portrait avec une luminosité de 350 nits.Il peut fonctionner à des températures de -20°C à +70°C; sa température de stockage varie de -30°C à +80°C. Ce module LCD TFT de 3,0 pouces est largement utilisé dans les écrans de stylo de lecture pour étudiants, les écrans d'appareils ménagers,Dispositifs d'affichage de produits pour instruments de musique et autres produits
Avantages du produit
Détails rapides sur le produit:
1Taille de l'écran LCD: 3,0 TFT
2Résolution:268*800
3Vue de l' angle de vue: 12 h
4- Dimension du contour:26.52 fois 78,75 fois 1.65mm
5.Zone active:24.12*72 mm
6. Type d'interface:Interface RGB 16 bits
7. Panneau tactile: sans panneau tactile ((Personnalisable)
8Température: -20°C à +70°C au sommet; Tst -30°C à +80°C
| Produit: | 3TFT de 0,0 pouces | Écran tactile: | Sans TP (personnalisable) |
| Résolution: |
268*800 |
Direction de la vue: | À 12 heures. |
| Interface: |
Interface RGB 16 bits |
Numéro de broche: | 40 épingles |
| Connexion: | Couplings (personnalisables) | La luminance de surface: | 350 Cd/m2 |
| Température de fonctionnement: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
RGB 3,0 pouces TFT LCD, 3,0 " 268 × 800 HVGA affichage LCD dessin
Description de la fonction du module
| Le numéro de code. | Le symbole | MDLFonctionnel | Les notes |
| 1 | LEDUne | L'alimentation du terminal d'entrée de l'anode de rétroéclairage. | |
| 2 | LEDK | L'alimentation du terminal d'entrée de cathode de rétroéclairage. | |
| 3 | VCC3.3V | L'alimentation pour le LCD. | |
| 4 | Le GND | PLe terrain | |
| 5 | Le numéro d'identification du véhicule est le numéro d'identification du véhicule. | PLe terrain | |
| 6 | Le numéro d'identification du véhicule est le numéro d'identification du véhicule. | PLe terrain | |
| 7 | Le numéro d'immatriculation est le numéro d'immatriculation. | PLe terrain | |
| 8 | Le GND | PLe terrain | |
| 9 | Le GND | PLe terrain | |
| 10 | Le GND | PLe terrain | |
| 11 | Le GND | PLe terrain | |
| 12 | Le GND | PLe terrain | |
| 13 | Le GND | PLe terrain | |
| 14 | VSYNC | Signal d'entrée de synchronisation verticale (frame) pour le fonctionnement de l'interface RVB. | |
| 15 | HSYNC | Signal d'entrée de synchronisation horizontale (ligne) pour le fonctionnement de l'interface RVB. | |
| 16 | Le DOTCLK | Signal d'horloge en points pour le fonctionnement de l'interface RGB. | |
| 17 | DE | Signal d'activation des données pour le fonctionnement de l'interface RVB. | |
| 18 | B. Pour0 | Données bleues | |
| 19 | B. Pour1 | Données bleues | |
| 20 | B. Pour2 | Données bleues | |
| 21 | B. Pour3 | Données bleues | |
| 22 | B. Pour4 | Données bleues | |
| 23 | G0 | Données vertes | |
| 24 | G1 | Données vertes | |
| 25 | G2 | Données vertes | |
| 26 | G3 | Données vertes | |
| 27 | G4 | Données vertes | |
| 28 | G5 | Données vertes | |
| 29 | R0 | Données en rouge | |
| 30 | R1 | Données en rouge | |
| 31 | R2 | Données en rouge | |
| 32 | R3 | Données en rouge | |
| 33 | R4 | Données en rouge | |
| 34 | Réinitialiser | Réinitialisez le terminal d'entrée du signal.Je ne sais pas.LJe ne sais pas.. | |
| 35 | CS | Entrée de signal de sélection de puceépingle | |
| 36 | SCL | Horloge d'interface en série | |
| 37 | Le SDA | Pinceau de signal d'entrée/sortie | |
| 38 | Le GND | PLe terrain | |
| 39 | VCC3.3V | L'alimentation pour le LCD. | |
| 40 | Le GND | PLe terrain |
OptiqueSla pécification
RProblème de fiabilité
| Je ne veux pas. | Point d'essai | Condition d'essai | Les notes |
| 1 | Conservation à haute température | +70°C / 96H |
1Le test fonctionnel est OK. Segment manquant, segment court et peu clair non affiché, affichage anormal et fuite de cristaux liquides sont interdits. 2Pas de bas. Des bulles de température, le joint de fin dégagé et la chute, cadre arc-en-ciel.
|
| 2 | Conservation à basse température | -30°C / 96H | |
| 3 | Température élevée. | +60°C / 96H | |
| 4 | Température basse. | -20°C / 96H | |
| 5 | Stockage à haute température/humidité | 50°C x 90%RH / 96H | |
| 6 | Choc thermique et de froid | L'état statique, -20°C ((30 min) ~70°C (30 min), 10 cycles |
3.0" MODULE LCD au toucher
FAQ:
Puis-je avoir une commande d'échantillon?
R: Oui, nous accueillons l'ordre d'échantillon pour tester et vérifier la qualité. Des échantillons mixtes de différents numéros d'articles sont acceptables.
Qu'en est-il du délai de livraison?
R: Pour les produits hors stock, des échantillons en stock immédiatement. 1 à 1,5 semaines pour la reconstitution des échantillons. 4-6 semaines pour la production en série. Pour les produits de conception, 2-3 jours pour la proposition de dessin de compteur;2 semaines pour la prise d'échantillons lors de l'homologation du dessin; 5 à 6 semaines pour les essais/production en série lors de l'approbation de l'échantillon.
Q3. Avez-vous une limite de MOQ pour l'ordre d'échantillon et de production?
R: MOQ faible. 3-5 pièces pour vérification d'échantillons sont disponibles. MOQ de production de masse est normalement 1K / lot. Nous soutenons qty inférieur à MOQ MP pour la commande par trail / PP.
Q4. Comment expédiez-vous les marchandises et combien de temps faut-il pour arriver?
A: Expédition par DHL, UPS, FedEx ou TNT. Il faut 5 à 7 jours pour arriver. Expédition aérienne et maritime également en option.
Q. Comment procéder à une commande de module LCD?
R: Tout d'abord, faites-nous connaître vos exigences ou votre application.
Deuxièmement Nous citons selon vos exigences ou nos suggestions.
Troisièmement, le client confirme les échantillons et dépose un dépôt pour la commande formelle.
Quatrièmement, nous organisons la production.
Q6. Est-il permis d'imprimer mon logo sur le produit LCD?
R: Oui. Veuillez nous informer formellement au stade de la conception, et nous ferons des échantillons avec votre logo pour votre test d'échantillon et votre approbation. À l'approbation de l'échantillon, la production de masse suivra les échantillons approuvés.
Q7: Offrez-vous une garantie pour les produits?
R: Oui, nous offrons une garantie d'un an à nos produits.
Q8: Comment traiter avec le défectueux?
R: Premièrement, nos produits sont produits dans un système de contrôle de qualité strict et le taux défectueux sera inférieur à 0,2%.
Deuxièmement, pendant la période de garantie, nous vous enverrons de nouveaux écrans avec une nouvelle commande pour une petite quantité.Nous les réparerons et vous les renverrons ou nous pourrons discuter de la solution, y compris un nouveau appel selon la situation réelle..
