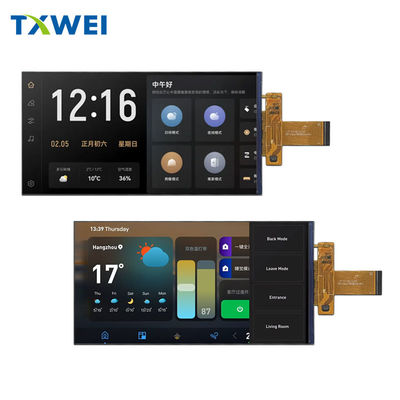

Écran LCD TFT de 7 pouces MIPI écran haute définition 720*1440 écran LCD écran couleur IPS panneau de maison intelligente

TXW700185B0 Vue d'ensemble des paramètres clés

La diagonale de l'écran est de 6,9 pouces et la forme globale du module est de 80,21 mm de large, de 162,34 mm de haut et de 2,22 mm d'épaisseur;

La surface d'affichage effective est de 78,02 mm × 156,04 mm, ce qui correspond à 720 pixels horizontaux et 1440 pixels verticaux.

Chaque pixel horizontal est divisé en trois sous-pixels: rouge, vert et bleu.

L'espacement des pixels est de 0,10836 mm × 0,10836 mm, et l'arrangement des pixels est un classique

bande verticale RVB.

Le mode LCD est normalement de type de transmission noire, entraîné par matrice active TFT; vers le haut, vers le bas, à gauche et à droite les directions peuvent tous

L'IC du conducteur est équipé d'un système de réglage de la fréquence d'écoulement et d'un système de réglage de la fréquence d'écoulement, qui permet d'obtenir un angle de vision de 85° et un rapport de contraste supérieur à 1000:1 à un angle de vision positif.

Il adopte Sitronix GC9703C, avec une interface MIPI DSI à 4 voies, et prend en charge jusqu'à 16,7 M de sélection de couleur par logiciel de couleur.

La partie rétroéclairée utilise 16 lumières LED blanches avec une structure de lumière de bord; Une seule LED a une tension avant de 22,4 V à 26,4 V

à un courant de 40 mA, avec une luminosité globale typique de 300 cd/m2 et une luminosité minimale garantie de 250 cd/m2.

L'uniformité de la luminosité est ≥ 75% et la durée de vie de la LED est de 30000 heures (finie à 20 mA et une réduction de luminosité de 50%).

L'alimentation en courant continu est divisée en deux canaux: VCI fournit analogique et DC-DC, avec une plage de tension de 2,8 V à 3,3 V, généralement

3.3 V; IOVCC fournit des entrées/sorties numériques de 1,8 V à 3,3 V, généralement de 3,3 V. Le module fonctionne à des températures

une température de stockage comprise entre -20 °C et +70 °C, une température de stockage comprise entre -30 °C et +80 °C et une humidité relative maximale de 90% RH.

Le niveau bas de la broche de réinitialisation est efficace, avec une largeur d'impulsion minimale de 10 μs. Après la libération de la broche de réinitialisation, il faut 15 ms pour envoyer la commande.

Si le mode Sleep Out est réinitialisé, la commande Sleep Out ne peut pas être envoyée dans un délai de 120 ms.

La longueur totale du FPC est de 44,57 mm, la zone du doigt d'or est de 14,5 mm, l'espacement

entre 30 broches est de 0,5 mm, l'épaisseur du renforcement en acier de l'extrémité est de 0,1 mm et le rayon de flexion peut être plié à plusieurs reprises 10 fois

sans fracture à moins de 2 mm.

Le poids de l'ensemble de la machine doit être mesuré et annoncé.

La fenêtre doit être de 0,3 mm à 0,5 mm plus grande que la surface effective du module pour assurer une marge d'ajustement suffisante.

avec les exigences RoHS en matière de déchets sans plomb.

TXW700185B0, avec sa lunette étroite de 6,9 pouces, angle de vue complet, haute luminosité, large plage de température, et interface MIPI haute vitesse,

a été largement conçu et importé dans les scénarios suivants:

Dans le cockpit intelligent de la voiture: écran d'information de commande centrale, écran de divertissement des passagers, affichage arrière des appuis-tête, 360°

le terminal de vue environnante.
¢ Voyage sur deux roues/trois roues: tableau de bord haut de gamme de motocyclettes électriques, contrôle central du nouveau scooter énergétique, partage

l'écran de navigation du vélo électrique.
¢ Portable industriel: collecteur de données PDA, scanner de codes à barres, appareil thermique infrarouge, tablette résistante aux explosions de qualité industrielle.
Éléctronique médicale: ultrasons portables, moniteurs de signes vitaux, pompes à perfusion, équipement de traitement dentaire/ophtalmique

fenêtres d'affichage.
Test et mesure: oscilloscope, analyseur de spectre, analyseur logique, console de surveillance de la qualité de l'alimentation.
- Utilisation commerciale en extérieur: écran interactif pour les cabines de livraison express, les machines à essence en libre-service, les machines de guidage,

intelligentles kiosques de tri des ordures.
L'électronique des navires de marine: navigation sur navire GMDSS, détecteur de poissons au sonar, affichage secondaire radar, panneau de commutation intelligent pour yacht.
L'agriculture intelligente: contrôle central de tracteurs sans pilote, semis de précision, station au sol de véhicules aériens sans pilote agricoles, serre

dispositif de surveillance de l'environnement.
¢ Urgences de sécurité: équipement de police pour les forces de l'ordre, casques thermiques anti-incendie, terminaux de positionnement du personnel des mines,

appareils de communication de secours portatifs.
- Renforcement militaire: terminal de données tactiques individuel, affichage de contrôle de tir, tablette d'urgence médicale sur le champ de bataille,

Unité de contrôle au sol de véhicule aérien sans pilote portable.
Le TXW700185B0 est doté d'une large plage de températures, d'une longue durée de vie, d'une luminosité élevée et d'un angle de vision complet, ce qui en fait le choix préféré

solution permettant aux ingénieurs d'améliorer leur expérience d'affichage en maintenant des images claires même dans des environnements difficiles.

module TFT de 7 pouces, module LCD 720 × 1440 avec écran MIPI DSI, TFTLCD à vue complète, écran LCD à haute luminosité de 300 nits,

module TFT de qualité industrielle, prix de l'écran LCD de 7 pouces, circuit intégré de pilote GC9703C, module LCD à large température -20 à 70 °C,

LCD sans plomb RoHS, écran d'affichage ultra-mince de 2,2 mm, écran LCD à câble flexible à 30 broches, écran LCD spécifique à l'instrument,

écran d'affichage de navigation automobile, module LCD TFT médical
