Écran d'affichage de 8 pouces, écran vertical MIPI, écran tactile intégré Incell, écran de tablette industrielle pour haut-parleur intelligent, panneau d'affichage

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Écran d'affichage de 8 pouces, écran vertical MIPI, écran tactile intégré Incell, écran de tablette industrielle pour haut-parleur intelligent, panneau d'affichage

Nombre De Pièces:	1
Prix:	Négociable
Période De Livraison:	7-16 jours
Méthode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Shenzhen

Nom de marque

TXWEI

Certification

CE FCC ROHS

Numéro de modèle

TXW800041N0-HL

Nombre de pixels:

800*1280

Direction de visualisation:

Interface d'affichage:

Luminosité:

800 lentes

Zone active:

107.64 fois 172.22

Taille du contour:

121,8*194*3,9 mm

Température de fonctionnement:

-20 + 70 ℃

Température de stockage:

-30+80°C

Nombre de broches:

40PIN

Technologie tactile:

Incell

Interface tactile:

Mettre en évidence:

Écran tactile LCD de 8 pouces Interface MIPI

écran LCD tactile industriel entièrement stratifié

Affichage LCD TFT avec une résolution de 800 x 1280

Description du produit

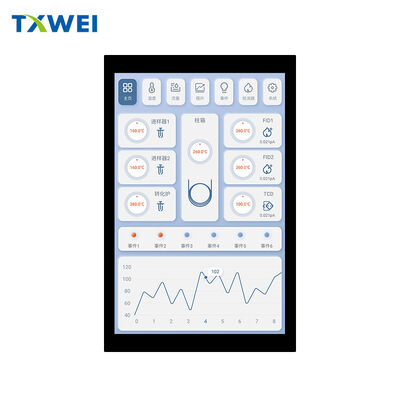

TXW800041N0-HL — Module d'affichage IPS haute luminosité de 8 pouces avec écran tactile In-Cell intégré

1. Vue d'ensemble du produit

Le TXW800041N0-HL est un module d'affichage avancé de 8 pouces conçu pour les applications embarquées exigeantes où la clarté visuelle, la réactivité tactile et la robustesse environnementale convergent. Doté d'une matrice de pixels orientée portrait de 800 × 1280, ce module offre des images nettes et haute définition optimisées pour les déploiements d'interface homme-machine (IHM). L'intégration de la technologie d'écran tactile In-Cell élimine le besoin d'une pile de capteurs tactiles séparée, ce qui se traduit par une pile optique rationalisée qui améliore la transmission de la lumière, réduit la parallaxe et contribue à un facteur de forme exceptionnellement mince.

2. Performances d'affichage et caractéristiques optiques

Au cœur du TXW800041N0-HL se trouve une dalle de cristal liquide IPS (In-Plane Switching), garantissant une reproduction des couleurs cohérente et de larges angles de vision dans toutes les orientations. Cette technologie minimise efficacement le décalage des couleurs et la distorsion gamma lorsqu'elle est vue hors axe—un avantage essentiel pour les scénarios multi-utilisateurs ou de montage variable.

Résolution : 800 (H) × 1280 (V) pixels
Luminosité : 800 nits (typique), permettant une présentation de contenu lisible même sous la lumière ambiante directe ou en extérieur
Direction de visualisation : IPS complet — fidélité d'image supérieure à partir de perspectives horizontales et verticales de 178°
Contrôleur d'affichage : Piloté par le chipset ILI9882U, une puce de pilote éprouvée offrant un traitement de signal stable, une faible interférence électromagnétique (EMI) et une large compatibilité hôte

3. Technologie tactile et interface

Le module intègre la technologie tactile capacitive In-Cell, intégrant la couche de détection tactile directement dans la cellule LCD plutôt que comme une superposition laminée. Ce choix architectural offre plusieurs avantages techniques : réduction de l'épaisseur totale de la pile, amélioration de la précision des coordonnées tactiles, amélioration de l'efficacité de la luminance de l'affichage et durabilité supérieure contre les contaminants de surface et l'infiltration d'humidité.

Interface tactile : I²C (IIC) — un protocole série standardisé à deux fils garantissant une intégration transparente avec les microcontrôleurs et les processeurs d'application courants
Protocole tactile : Prise en charge multi-touch standard de l'industrie avec des taux de rapport élevés adaptés aux expériences utilisateur riches en gestes

4. Spécifications mécaniques

Le TXW800041N0-HL est conditionné dans un boîtier compact et mécaniquement rigide conçu pour faciliter une intégration simple dans les assemblages de façade et les boîtiers montés sur lunette.

Zone d'affichage active : 107,64 mm (L) × 172,22 mm (H)
Dimensions extérieures du module : 121,8 mm (L) × 194 mm (H) × 3,9 mm (P)

L'épaisseur totale inférieure à 4 mm souligne l'adéquation du module pour les tablettes industrielles à espace restreint, les haut-parleurs intelligents et les terminaux de contrôle d'accès à montage encastré où le minimalisme du design industriel est primordial.

5. Fiabilité environnementale et endurance opérationnelle

Conçu pour résister aux environnements thermiques difficiles, le TXW800041N0-HL maintient son intégrité opérationnelle sur un large spectre de température. Cette résilience le rend également viable pour les kiosques extérieurs exposés aux intempéries, les chaînes de production à température variable et les appareils intérieurs fonctionnant en continu.

Plage de température de fonctionnement : −20°C à +70°C
Plage de température de stockage : −30°C à +80°C

Ces spécifications garantissent que le module d'affichage conserve des performances électro-optiques stables pendant les conditions de démarrage à froid et le fonctionnement prolongé à haute température sans compromettre les temps de réponse des cristaux liquides ou l'étalonnage du capteur tactile.

6. Interface électrique et intégration système

Le chemin vidéo de l'affichage est acheminé via une interface MIPI DSI 40 broches, la norme de facto pour la connectivité d'affichage à haute vitesse et faible consommation dans les systèmes embarqués modernes. L'interface MIPI prend en charge des taux de rafraîchissement élevés et des profondeurs de couleur importantes tout en maintenant un nombre de broches réduit et une complexité de routage de PCB par rapport aux solutions RGB parallèles héritées.

Interface d'affichage : MIPI DSI, connecteur 40 broches
Interface tactile : I²C (IIC)

Les architectes système bénéficient d'une stratégie d'interconnexion unifiée et à faible encombrement qui simplifie la gestion de la nomenclature (BOM) et accélère la mise sur le marché des conceptions de produits intégrés.

7. Scénarios d'application cibles

Le TXW800041N0-HL est architecturalement polyvalent, répondant à un portefeuille diversifié de marchés verticaux qui exigent une sortie visuelle fiable combinée à une interaction tactile intuitive :

Écrans de haut-parleurs intelligents : L'empreinte compacte et l'orientation portrait s'alignent naturellement avec les appareils d'assistant vocal nécessitant un retour visuel et des surfaces de contrôle tactiles.
Écrans de tablettes industrielles : La tolérance de température étendue, la haute luminosité et la construction In-Cell durable satisfont aux rigueurs des tablettes de chaîne de production et de service sur le terrain.
Sécurité et contrôle d'accès : Le profil mince permet un montage encastré élégant dans les postes de porte, les interphones et les terminaux biométriques ; les angles de vision IPS s'adaptent aux utilisateurs de différentes tailles et positions.
Tablettes éducatives : La haute luminosité et la réponse tactile précise prennent en charge les appareils d'apprentissage à usage prolongé dans les salles de classe et l'éducation à distance

Contrôle du document
Modèle : TXW800041N0-HL
Révision : v1.0 — Fiche technique
Pour la validation d'ingénierie et le support d'intégration, consultez l'ensemble complet des dessins électriques et mécaniques avant la finalisation de la disposition du PCB.
