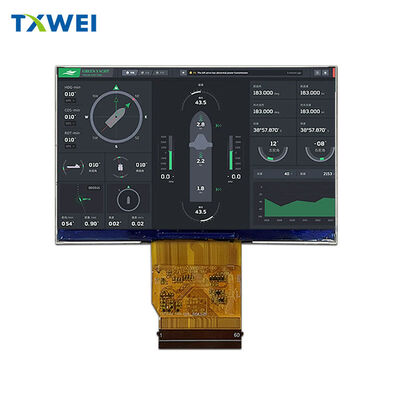

Écran LCD 4.5 pouces, 1920x1080, haute résolution, haute luminosité, interface mipi de paysage, affichage des instruments d'extérieur

Résumé de base

• Type de produit: module LCD TFT standard de 4,45 pouces (1920 × RGB × 1080 points)
• Structure: panneau TFT + écran de commande EK79303 + FPC + rétroéclairage LED blanc
• Interface: MIPI à quatre voies
• Conformité environnementale: sans plomb, certifié RoHS
• Direction de vue: tous les angles (360° de visibilité dégagée)
• Support des couleurs: 16,7M couleurs (configurables par logiciel)

Principales dimensions et poids

• Taille du module: 103,50 (W) × 65,30 (H) × 2,50 (T) mm (tolérance ±0,20 mm, sauf spécification)
• Surfaces actives: 98,50 (H) × 55,40 (V) mm
• La mesure de l'intensité de l'éclairage doit être effectuée à l'aide d'un écran d'affichage.
• Disposition des pixels: bande verticale RVB
• Poids approximatif: TBD (à déterminer)
• Spécification FPC: épaisseur FPC + PI = 0,30 ± 0,03 mm (expédiée dépliée)

Énergie et rétroéclairage

Énergie

• Voltage du noyau (VCC): 3,0 à 3,3 V (typiquement 3,3 V)
• Voltage analogique (VSP): 4,8 à 6,0 V (typiquement 5,8 V)
• Voltage analogique (VSN): -6,0 à -4,8 V (typiquement -5,8 V)

Système de rétroéclairage

• Type: éclairage de bord avec 18 LED blanches
• Voltage avant (VF): 16,8-19,2 V
• Courant vers l'avant (IF): 60 mA typique
• Lumière minimale: 1500 cd/m2 (moyenne de 9 points)
• Uniformité de la luminosité: au moins 80%
• Durée de vie des LED: 30 000 heures (luminosité réduite à 50% à 20 mA/LED; raccourcie si le courant est supérieur à 25 mA/LED)

Fonctions de broche à clef (simplifiée)

• Puissance/Terre: VCC 3.3V (Pins 4,5)
• Signals de contrôle: STBYB (Pin7, mode veille: haut = normal, bas = économie d'énergie)
• SPI Communication: SPI-CS (Pin14) ♫ SPI-SCL (Pin23) ♫ SPI-SDAI (Pin24) ♫ SPI-SDAO (Pin25) ♫ ROM (Pin26, contrôle de rechargement automatique par MTP)
• Données/Heure: D0P/D0N à D3P/D3N (données différentielles)
• Puissance de rétroéclairage: LEDA (Pin60, anode)
• Pas de connexion: plusieurs broches NC (non utilisées)

Performance optique

• Ratio de contraste: 1000 (min) - 1500 (typique) (mesuré à un angle de vision de 0°)
• Transmittance: 6,4-7,5% (polarisateur à haute transmission, sans APF et brouillard)
• Gamme de couleurs: 70% NTSC (C-Light)
• Temps de réponse: 45 ms (Tr+Tf, angle de 25°C/0°)
• L'angle de vue: horizontale/verticale 70° (min) - 80° (typique) (CR>10)
• Chromatisation (CIE1931): rouge (x:0Une.587-0.647, y:0Je suis en train d'essayer de vous aider.0.290 à 0.350, y:0.491-0.551) Il est bleu (x:0.113 à 0.173, y:0.089-0.149) Il est blanc (x:0.277 à 0.337, y:0.292 à.352)

Environnement et fiabilité

• Température de fonctionnement/entreposage: -30°C à +85°C
• Humidité maximale: 90% RH (sans condensation)
• Tests réussis: stockage/opération à température élevée/faible (85°C/-30°C, 96 heures)
• Critères d'acceptation: Aucun défaut fonctionnel, aucun segment manquant, aucune fuite, aucune bulle ou pièce en vrac

Notes importantes

• Suggestion de fenêtre TP: taille unilatérale de 0,3-0,5 mm supérieure à la zone active de la LCM
• Paramètres critiques: marqués par "*" dans les spécifications originales; paramètres de référence dans "("), paramètres CPK dans "[]"
• Méthode d'emballage: TBD (contactez le fournisseur pour obtenir les derniers détails)
