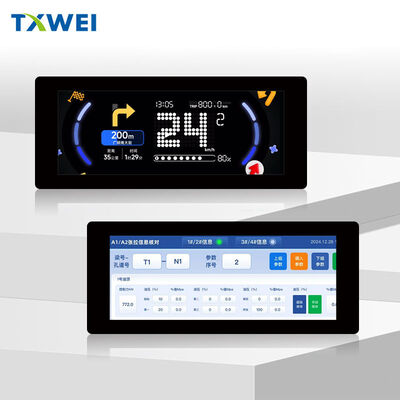

6.2 pouces 480 * 1280 interface MIPI TFT toucher deux roues écran d'instruments module d'assemblage écran INCELL

Analyse approfondie du produit TXW620009B0-CTP

1, Ce n'est pas un écran ordinaire de 6 pouces, mais un emplacement de carte précis pour le "écran de calibre de voiture en forme de barre verticale"

La plupart des écrans de 6,2 pouces sur le marché sont de paysage (16:9), tandis que ce 480 × 1280 a un rapport de bande verticale de 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, tandis que l'écran à barre verticale peut être parfaitement intégré au centre du guidon, conservant la zone d'affichage des informations de navigation sans affecter la vue de conduite.

La luminosité de 1200 nits n'est pas un gros problème dans le domaine des téléphones mobiles, mais c'est une norme de voiture d'entrée de gamme dans le domaine des instruments automobiles (comparation:La luminosité extérieure de l'iPhone est d'environ 1000-1200 nits)Cela signifie que sous la lumière directe du soleil à midi, les coureurs peuvent encore voir la vitesse et le niveau de la batterie clairement, au lieu de se transformer en "tableau noir" comme un écran ordinaire.

2La valeur de la structure In Cell est fortement sous-estimée.

Le tableau des paramètres ne contient que le mot "Incell", mais cela implique deux décisions d'ingénierie:
Contrôle de l'épaisseur: l'épaisseur totale est de 5,68 mm, y compris la couche tactile.ce qui signifie que la conception globale de l'ID de la machine peut être plus agressive - comme faire un couvercle d'instrument rationalisé près de la poignée, au lieu de blocs en saillie.

L'expérience tactile: In Cell intègre des capteurs tactiles dans le panneau LCD, améliorant considérablement la sensibilité du toucher humide et du toucher au gant par rapport au toucher externe.Ceci est essentiel pour rouler par temps pluvieux ou pour utiliser des gants de motoSi vous avez déjà utilisé un tableau de bord de véhicule électrique, vous devez connaître la douleur de ne pas pouvoir le toucher avec les mains mouillées.

3, Implications sur les coûts de l'interface MIPI 4 voies

L'utilisation de MIPI au lieu de RGB indique que le pilote IC JD9265T prend en charge la transmission en série à grande vitesse.
La compatibilité électromagnétique EMC est meilleure: il existe de grandes sources d'interférence telles que des moteurs et des contrôleurs à l'intérieur du véhicule à deux roues,et le signal différentiel de MIPI est plus anti-interférence que parallèle RVB

Éclaircissement du câblage: 40PIN économise de l'espace par rapport à RGB 50+PIN et est plus flexible lors du passage par les courbes de la poignée
Réduction de la consommation d'énergie: pour les appareils alimentés par batterie tels que les deux roues, chaque diminution de 10 mA du courant de veille est un point de vente

4, Ingénierie de la fiabilité derrière les paramètres de température

-30 °C~+85 °C n'est pas écrit à la légère. -30 °C signifie que le premier démarrage le matin d'hiver à Heilongjiang ne gelera pas l'écran LCD ou ne répondra pas lentement;+85 °C signifie qu'il n'y aura pas de fuite de liquide ou de dérive tactile due à l'exposition au soleil de midi à Hainan et au chauffage du dispositif (qui peut atteindre 90 °C à l'intérieur de la boîte).

Faites particulièrement attention à la température de stockage de -40 °C à 90 °C, qui est supérieure à la température de travail.Cela prend en compte les scénarios de transport - de la logistique de la chaîne du froid dans les usines de Shenzhen aux entrepôts du nord-est de la Chine, ou le transport direct de la lumière du soleil dans des conteneurs pendant l'été, où les équipements peuvent résister à des températures plus extrêmes lorsqu'ils ne sont pas allumés.C'est la différence essentielle entre la qualité automobile et celle du consommateur..

5, Rappels clés pour la conception structurelle (aux ingénieurs de l'ID)

Il y a un écart de 10 mm entre les dimensions extérieures de 62,29 × 163,36 mm et les dimensions tactiles de 72,43 × 176,65 mm. Cela indique que:
Il y a un cercle de la zone BM (bordure noire) à l'extérieur de la zone LCD AA (54,43 × 146,65 mm)

La couche tactile est d'un cercle plus grand que l'écran d'affichage et peut inclure des zones de bouton tactile ou tout simplement l'allocation d'assemblage
Lors de la conception du boîtier, il convient de noter que l'ouverture de la fenêtre doit être d'au moins 1,5 mm plus grande que l'un des côtés de la zone AA (pour éviter que la tolérance ne provoque des bords blancs),mais la zone efficace du toucher peut s'étendre jusqu'au bord du boîtier pour un effet "sans frontières"

Direction d'épaisseur: le corps de l'écran LCD est de 4,38 mm et l'épaisseur totale du panneau tactile est de 5,68 mm, ce qui indique que la hauteur d'empilement du panneau tactile + FPC + structure de rétroéclairage est seulement de 1,3 mm,qui appartient au modèle ultra-minceSi une structure imperméable à l'eau doit être construite, un espace tampon supplémentaire de 0,3-0,5 mm doit être réservé.

6, Suggestions pour des frappes précises dans les scénarios d'application

Tableau de bord à deux roues: n'affichez pas seulement la vitesse simple. Utilisez le côté long de 1280 pour créer une interface utilisateur segmentée - la moitié supérieure de la navigation (affichage simplifié de la carte), la vitesse moyenne et la moitié inférieure du contrôle de la musique.1200nits de luminosité, support de réglage automatique de la détection de la lumière (luminosité maximale pendant la journée, automatiquement réduite à moins de 200nits la nuit pour éviter les reflets).

Contrôle central des machines agricoles: les machines agricoles présentent une vibration et une poussière élevées.Suggérer au client d'ajouter un film anti-éblouissement AG (haute luminosité sans atténuation du film) et un support tamponL'interface tactile I2C peut prendre en charge la conception redondante de boutons physiques (en cas de panne tactile, le bus I2C peut être connecté à un clavier physique).

Équipement médical: Cette taille convient aux appareils portables à ultrasons ou à la surveillance.et la conception du blindage des interfaces MIPI nécessite une attention supplémentaire- La capacité de démarrage à basse température de 30 °C convient aux situations d'urgence extérieures.
