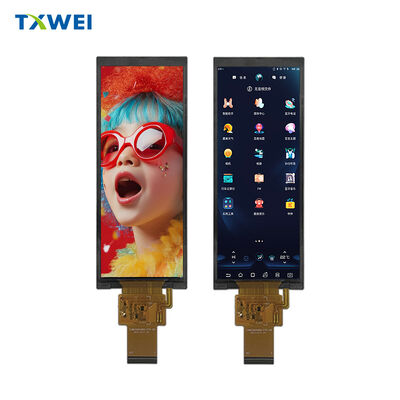

Bande d'instruments pour véhicule à deux roues, 6.2 pouces, 480x1280, panneau d'affichage d'interface MIPI, écran LCD pour instruments médicaux

Cet "écran long" de 6,2 pouces est peut-être la meilleure solution pour le tableau de bord d'un véhicule à deux roues
Lorsque les véhicules électriques ont des difficultés avec la portée et les moteurs, un bon écran devient un nouveau champ de bataille pour la différenciation.

一"Nous allons d'abord examiner la force dure: quels problèmes elle résout?
La plupart des écrans de voiture sur le marché n'ont qu'une luminosité de 400 à 600 nits, ce qui rend difficile de voir clairement la vitesse sous le soleil de midi.Ce TXW620009B0 tire directement la luminosité à 1200nits - équivalent au niveau de luminosité de pointe d'un iPhone à l'extérieur.

Mais ce n'est que la base. Un véritable gestionnaire de matériel compétent remarquera cet ensemble de données:

Je ne sais pas.Une résolution de 480 x 1280. Un écran vertical de 6,2 pouces.

Pas l'affichage paysager traditionnel 16: 9, mais un rapport de barre verticale 3: 8
Parfaitement adaptée à la position centrale d'installation des véhicules électriques, la forme étroite et longue n'entrave pas la vue de conduite
La moitié supérieure de la navigation, la moitié moyenne de la vitesse, la moitié inférieure de la batterie/de l'équipement, la couche d'information claire

Je ne sais pas.Température de fonctionnement: -30 °C à +85 °C

Le premier démarrage tôt le matin de l'hiver dans le nord ne fera pas le LCD à geler

Exposition au soleil du midi + chauffage interne de l'appareil, le toucher ne dérive pas (note: il s'agit d'une version d'affichage pur, le toucher doit être équipé de l'extérieur)
La température de stockage tient compte même de l'environnement logistique extrême de -40 °C à 90 °C

Je ne sais pas.Interface MIPI 4 pour les voies

Comparé aux interfaces RVB traditionnelles, il économise plus de 30% d'énergie, ce qui est crucial pour des produits comme les deux roues qui sont "coûteux à chaque pouce d'électricité"
Cable mince 40PIN, plus souple à la courbure du guidon, meilleure capacité d'anti-interférence EMC

二La sagesse de l'ingénierie cachée dans les paramètres
Comment a-t-il été réalisé avec une épaisseur de seulement 4,38 mm?
Les dimensions externes sont de 62,29 × 163,36 × 4,38 mm (épaisseur), ce qui appartient au niveau ultra-mince parmi les écrans de 6 pouces.
Les écrans de voiture traditionnels ont souvent une épaisseur de 6 à 8 mm en raison de l'utilisation de touches externes G + G ou de structures de cadre en fer épais.Ce produit adopte une conception intégrée Incell (version tactile TXW620009B0-CTP), intégrant la couche tactile à l'intérieur du panneau d'affichage.

L'importance des concepteurs d'ID:
Peut faire un couvercle d'instrument simplifié qui est plus proche de la poignée
L'espace d'empilement de l'ensemble de la machine est libéré par 2-3 mm, laissant un espace précieux pour la batterie ou la carte mère
Après le chargement, la "sensation de suspension" est plus forte et visuellement plus légère
Logique de conception pour la surface d'affichage 54,43 × 146,65 mm
La taille de cette zone AA (zone active) signifie:
Rapport écran/corps d'environ 87% (calculé en surface d'affichage/zone externe)
Il y a un bord de processus d'environ 4 mm autour, ce qui garantit non seulement que la zone BM (bord noir) ne déborde pas, mais laisse également suffisamment d'espace de compression de mousse pour l'imperméabilisation structurelle
La hauteur de 146,65 mm correspond parfaitement à la largeur d'une paume d'adulte, permettant au pouce de toucher naturellement la moitié inférieure de l'écran lorsque vous tenez la poignée d'une main

三Ce n'est pas un écran universel, mais il peut capturer avec précision trois scénarios différents.

▶ Un tableau de bord intelligent pour véhicules à deux roues (scénario principal)
Le tableau de bord des véhicules électriques 48V/72V est en cours de modernisation, passant d'un "indicateur de batterie" à un "écran intelligent couleur complète".La luminosité de 1200 nits de cet écran résout le problème de la visibilité extérieure, le rapport vertical de l'écran résout le problème de l'espace de poignée limité, et la faible consommation d'énergie MIPI résout le problème de l'anxiété de la durée de vie de la batterie.
Plus important encore, le prix n'est que de ¥ 53 y compris la taxe pour un lot de 3K, ce qui est 60% moins cher que les écrans standard de voiture importés et pas beaucoup plus cher que les écrans de qualité grand public,Mais ses performances et sa fiabilité sont standard de voiture..

▶ Équipement médical portable
Pour l'échographie portative et les moniteurs mobiles, 6,2 pouces est l'équilibre idéal entre " vouloir voir l'image clairement " et " ne pas vouloir qu'elle soit trop lourde ".38 mm signifie que toute la machine peut atteindre dans 2cm, et la luminosité de 1200 nits permet aux médecins de voir clairement les formes d'ondes, même en situation d'urgence extérieure ou sous une forte lumière d'ambulance.

▶ Écran central de commande des machines agricoles et de construction
L'environnement de travail des tracteurs et des moissonneuses est caractérisé par des vibrations élevées, une poussière élevée et une large différence de température.Le démarrage à froid à -30 °C assure une utilisation normale en hiver dans le nord-est de la Chine, et la stabilité de l'interface MIPI dépasse de loin celle d'une broche RVB facilement lâche.

四Suggestion de sélection: avec le toucher ou avec l'affichage pur?
Il existe actuellement deux versions de ce modèle:
TXW620009B0: version d'affichage pur (ce document), nécessitant un contact externe avec la carte de commande ou des boutons physiques
TXW620009B0-CTP: version intégrée Incell touch (épaisseur totale 5,68 mm)

Si vous choisissez la version d'affichage pur:
Le projet a un schéma de bouton physique qui ne nécessite pas de contrôle tactile

Besoin d'un ultra-minceur extrême (4,38 mm contre 5,68 mm)
Je veux personnaliser la solution tactile moi-même (comme un IC tactile spécial qui prend en charge les mains / gants mouillés)

Si vous choisissez la version touch:
Je veux créer une interface utilisateur entièrement tactile et poursuivre une esthétique intégrée
Je ne veux pas m'occuper de la question de la tolérance entre les écrans tactiles et les écrans d'affichage
