DéTAILS DES PRODUITS

À la maison > Produits >

Écran LCD de 9 pouces, résolution 1024x600, interface LVDS, écran de contrôle central IPS, affichage des instruments, affichage de la navigation, écran unique

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Écran LCD de 9 pouces, résolution 1024x600, interface LVDS, écran de contrôle central IPS, affichage des instruments, affichage de la navigation, écran unique

Nombre De Pièces:	1
Prix:	Négociable
Période De Livraison:	7-16 jours
Méthode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

barrière de protection des bords

Nom de marque

TXWEI

Certification

CE FCC ROHS

Numéro de modèle

TXW900002B0

Documents

Nombre de pixels:

1024*600

Direction de visualisation:

Interface d'affichage:

Luminosité:

900 lentes

Zone active:

196.61 fois 114.15

Taille du contour:

210,7*126,4*5,0 mm

Température de fonctionnement:

-30+80°C

Température de stockage:

-30+80°C

Nombre de broches:

40PIN

IC d' affichage:

HX8282A11/HX8696A01

Mettre en évidence:

Interface LVDS avec écran LCD de 9 pouces

Écran de commande centrale IPS à résolution 1024x600

Écran d'instrument de navigation à écran LCD TFT

Description du produit

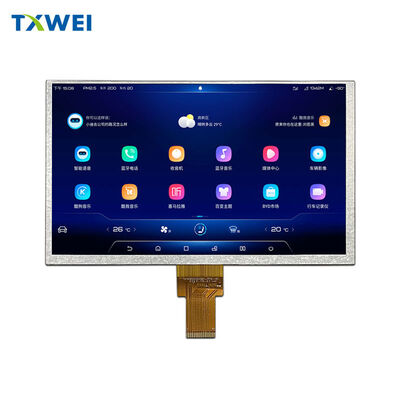

TXW900002B0 9 pouces Affichage de l'équipement de travail industriel

1024x600 LVDS 900nits -30°C à +80°C

◆ 4h30 du matin, Terre de ferme gelée

Le moteur tourne à -25°C, le fluide hydraulique bouge comme de la mélasse.Votre opérateur doit vérifier la hauteur de l'outil avant de commencer la récolte du jour, mais la tablette de qualité consommateur sur le tableau de bord est sombreJe répète, les cristaux liquides sont gelés, la couche tactile ne répond pas.

Le TXW900002B0 ne dort pas au froid.
Le conducteur du HX8282A11 se réveille immédiatement, affichant le guidage GPS et les lectures de pression alors que le gel couvre encore les fenêtres de la cabine.

◆ 02:00, chauffage du compartiment moteur

Tableau de bord noir, soleil d'été direct, chaleur sanglante dans le compartiment moteur, +75°C à l'intérieur de la cabine, affichage jaune standard, surélectricité, défaillance de l'adhésif.

Ce module prospère là où les autres s'éteignent.
Les circuits de compensation thermique stabilisent les barres de rétroéclairage LED de 900 nits.Un boîtier d'une épaisseur de 0 mm dissipe la chaleur à travers des points de montage intégrés. Aucun ventilateur de refroidissement externe n'est nécessaire pour vos machines agricoles..

◆ Vibration constante, aucune défaillance

12 heures d'opération sur le terrain, un camion de 40 tonnes, chaque pierre sur la route envoie un choc à travers le châssis, les connecteurs HDMI se relâchent, les câbles cassent, l'écran s'éteint.

Les signaux différentiels LVDS sont verrouillés en toute fiabilité.
Le swing différentiel à basse tension à 40 broches ignore le bruit électrique, le câble va jusqu'à 3 mètres du contrôleur au tableau de bord sans dégradation du signal.Fermeture des connecteurs FFC restent installés selon les normes ISO 15003 en matière de vibration agricoleLe contour de 210,7 x 126,4 mm est monté avec des vis spécifiées par le couple, sans flexion, sans fissures.

◆ Un éclairage sans devinettes

Blindé par la neige, le quai de chargement en béton blanc, la lumière du soleil réfléchie directement sur l'écran, les écrans de 500 nit deviennent des miroirs, les unités de 2000 nit épuisent les batteries et brûlent les doigts.

900 nits atteignent le point idéal.
Suffisamment lumineux pour couper la lumière ambiante dans les cabines semi-extérieures, suffisamment efficace pour les systèmes électriques de véhicules 24V sans tension de l'alternateur.Les angles de vision IPS permettent de lire les cartes de navigation que l'opérateur soit assis droit ou atteigne l'hydraulique à 45 degrés.

Résumé technique

Les visuels
Diagonale: 228,6 mm
Surface active: 196,61 × 114,15 mm
Résolution: 1024 × 600 (WVGA, 16:9)
Lumière: 900 cd/m2 typique
Technologie: IPS, angle de vue complet

Signal et puissance
Interface: LVDS à 40 broches (norme JEIDA/SDD)
Le système de commande du pilote: HX8282A11 + HX8696A01 à double puce
Voltage: 3,3 V logique / 12 V rétroéclairage typique
Compatibilité: Linux, Windows Embedded, Android (EDID de référence fourni)

Les besoins physiques
Le contour: 210,7 × 126,4 × 5,0 mm
Montage: fixation en vis à 4 points, épingles d'angle
Connecteur: FFC/FPC de type verrouillage pour résistance aux vibrations

Environnemental
Fonctionnement: -30°C à +80°C (démarrage à froid)
Entreposage: -30°C à +80°C (créateur d'entrepôt non conditionné)
Humidité: 90% RH non condensée

Construit pour

Cabines agricoles¢ contrôle de l'appareil ISOBUS, direction GPS, tolérant 12V/24V
Les flottes commerciales- Navigation des camions, affichage des caméras de secours, immunité thermique
HMI industriels¢ Panneaux de sol d'usine, kiosques extérieurs, SCADA à écran partagé
Médecine de terrain¢ Ultrasons portables, moniteurs de signes vitaux, déploiement dans l'Arctique et le désert

Soutien à l'intégration

Nous expédions avec le kit de survie pour le développement de produits robustes:
• Diagrammes de synchronisation LVDS pour l'initialisation Rockchip/NXP/i.MX6
• Fichiers mécaniques STEP pour la conception des joints
• Données de simulation thermique pour l'intégration des plaquettes de chauffage (options à froid extrême)
• Longueur FPC personnalisée disponible pour le routage unique de la cabine

Temps d'échantillonnage:5 à 7 jours ouvrables
Quantité MOQ:Évaluation souple pour les programmes agricoles OEM

Arrêtez de remplacer les écrans morts sur le terrain.
Ingénieur pour l'extrême dès le premier jour.
