5Écran LCD de jeu de 5 pouces portatif 1080*1920 écran d'affichage de navigation de moto de 700 nits haute luminosité

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

5Écran LCD de jeu de 5 pouces portatif 1080*1920 écran d'affichage de navigation de moto de 700 nits haute luminosité

Nombre De Pièces:	1
Prix:	Négociable
Période De Livraison:	7-16 jours
Méthode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

barrière de protection des bords

Nom de marque

TXWEI

Certification

CE FCC ROHS

Numéro de modèle

TXW550081N0-SY

Documents

Nombre de pixels:

1080*1920

Direction de visualisation:

Interface d'affichage:

MIPI 4e voie

Luminosité:

700 lentes

Zone active:

68,53 * 121,82 (mm)

Taille du contour:

70,53 * 127,28 * 1,68 / 75.92 * 136,3 * 2,56 (mm)

Température de fonctionnement:

-20 + 60 ℃

Température de stockage:

-30+70°C

Nombre de broches:

40PIN

Mettre en évidence:

5Écran LCD de jeu de poche de 0

5 pouce

Affichage de la moto à haute luminosité 1080x1920

Description du produit

Le nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante:

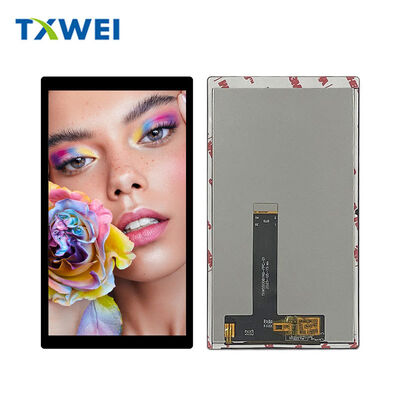

5Module d'affichage LCD FHD IPS TFT de 5 pouces avec toucher capacitif

Vue d'ensemble du produit

LeLe nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante:est un module d'affichage LCD TFT de 5,5 pouces de qualité supérieure fabriqué parLa Commission a procédé à une évaluation de la situation des producteurs-exportateurs.Conçu pour des applications hautes performances, ce module combine une résolution Full HD époustouflante avec une technologie tactile capacitive réactive dans un package compact de qualité industrielle.

Que vous développiez des appareils portatifs, des contrôleurs industriels, des équipements médicaux ou de l'électronique grand public, cet écran offre une clarté exceptionnelle, une précision de couleur,et des performances tactiles fiables.

Principales spécifications

Taille de l'écran:5.5 pouces (diagonale)

Résolution:Le nombre de couleurs de l'écran doit être supérieur ou égal à:

Type d'affichage:L'écran LCD TFT IPS (normalement noir)

Zone active:68.53 ((W) × 121.82 ((H) mm

La hauteur des pixels:0.06345 × 0,06345 mm

Profondeur de couleur:16.7 millions de couleurs (24-bit RGB)

Direction de la vue:IPS complet (toutes les directions)

Le pilote IC:Pour les appareils à commande numérique

Interface:Le MIPI DSI à 4 voies

Technologie tactile:Panneau tactile capacitif (CTP)

Dimensions du module:75.92 ((W) × 136.30 ((H) × 2.56 ((T) mm

Performance visuelle supérieure

Technologie IPS pour des angles de vision parfaits

Contrairement aux panneaux TN standard, notreCommutation dans le plan (IPS)La technologie assure une reproduction des couleurs et un contraste cohérentschaque angle de vueQue vous le regardiez de côté, d'en haut ou d'en bas, votre contenu reste dynamique et précis.

Résolution Full HD

AvecPour les appareils de surveillance des donnéesdans un écran de 5,5 pouces, atteindreDensité de pixels de ~400 PPIPour un texte net, des icônes nettes et des images détaillées, parfait pour les applications nécessitant une précision visuelle fine.

16.7M Profondeur de couleur

Support pourCouleur RVB de 24 bitspermet des dégradations lisses, des teintes de peau naturelles et une précision de couleur professionnelle pour les applications multimédias.

Les dimensions physiques

Taille du module LCM + CTP:75.92 mm (W) × 136,30 mm (H) × 2,56 mm (T)

Zone d'affichage active:68.53 mm (W) × 121,82 mm (H)

Conception compacte:Optimisé pour les appareils à espace restreint sans compromettre l'écran.

Interface et connectivité

Interface MIPI DSI à 4 voies

À grande vitesseMIPI DSI (interface série d'affichage)avec 4 voies de données assure:

Large bande passante pour des fréquences de rafraîchissement de plus de 60 Hz
Faible EMI pour les applications sensibles au bruit
Réduction du nombre de broches simplifiant la conception des PCB
Faible consommation d'énergie pour prolonger la durée de vie de la batterie

Connecteur FPC à 40 broches

Le réseau électrique et terrestre:

Les épingles 1-2: GND
Les épingles 15, 17: LED+ (anode)
Pins 21, 23, 25: LED- (cathode)
Le système d'aiguille est utilisé pour la commande de l'écran.
Le système de régulation de l'énergie doit être conforme à l'annexe II.
Le système de réglage de la tension est utilisé pour la régulation de la tension.
Les épingles 39-40: GND

Les données du MIPI DSI:

Les épingles 12/14: D0N/D0P (ligne de données 0)
Les épingles 18/20: D1N/D1P (ligne de données 1)
Les épingles 30/32: D2N/D2P (ligne de données 2)
Les épingles 36/38: D3N/D3P (ligne de données 3)
Les épingles 24/26: CLKN/CLKP (horloge)

Signal de commande:

Pin 3: CTP_RST (réinitialisation par toucher)
La valeur de l'indicateur d'alimentation doit être supérieure ou égale à la valeur de l'indicateur d'alimentation.
Pin 5: CTP_INT (interruption par le toucher)
Pin 6: TE (effet de déchirure)
Pin 29: PWM (régulateur de rétroéclairage)

Interface I2C au toucher:

Le code de connexion est le code de connexion de la connexion.
Pin 9: CTP_SCL (Touch I2C Clock)

autres:

Pin 8: LCD_ID (NC - Pas de connexion)
Pin 11: NC (pas de connexion)

Système de rétroéclairage avancé

Le type:LED blanche éclairée

Nombre de LED:18 LED

Voltage avant:16.8V ~ 19.2V (typiquement: 18V)

Courant vers l' avant:60 mA (typique)

La luminosité:700 cd/m2 (avec LCD+CTP)

Durée de vie de la LED:30000 heures

Contrôle de l'obscurcissement:Interface PWM

Un conseil:Le rétroéclairage prend en charge la gradation PWM (Pin 29), permettant un contrôle précis de la luminosité de 0 à 100% pour la gestion de l'énergie et l'adaptation de la lumière ambiante.

Panel tactile capacitif intégré

Le contact capacitif projeté (PCT)La technologie offre:

Support multi-touch (généralement 5+ points)
Haut niveau de sensibilité
Durée de vie: surface scellée résistante à la contamination
Claireté optique: impact minimal sur la luminosité de l'écran

Interface tactile:I2C (SDA/SCL) avec ligne d'interruption dédiée (CTP_INT) et contrôle de réinitialisation (CTP_RST).

Environnement et fiabilité

Conditions de fonctionnement

Température de fonctionnement:-20°C à +60°C

Température de stockage:-30°C à +70°C

Humidité de fonctionnement:RH de 20 à 90%

Test de fiabilité

✓ Conservation à haute température: +70°C / 96 heures
✓ Conservation à basse température: -30°C / 96 heures
✓ Fonctionnement à haute température: +60°C / 96 heures
✓ Fonctionnement à basse température: -20°C / 96 heures
✓ Choc thermique: -20°C ️ +60°C, 10 cycles
✓ Résistance à l'humidité: 50°C × 90% RH / 96 heures

Caractéristiques électriques

Le débit d'entrée/sortie (VDDIO) est le débit d'entrée/sortie (VDDIO):

Pour les véhicules à moteur:
Pour une alimentation normale: 1,8 V
Pour les véhicules à moteur:

Voltage analogique positif (VSP):

Pour les véhicules à moteur:
Pour une tension de 5,7 V
Pour les véhicules à moteur:

Voltage analogique négatif (VSN):

Pour les véhicules à moteur:
Typique: -5,7 V
Pour les véhicules à moteur électrique

Exigences relatives à la séquence de puissance:

Temps de montée du VDD1: 20 μs ~ 2 ms
Temps de montée du VSP/VSN: 100 μs ~ 5 ms
Une séquence appropriée est requise pour un démarrage fiable

Applications idéales

Produits électroniques de consommation

Appareils de jeu portables
Lecteurs multimédias portables
Télécommandes haut de gamme

Produits industriels

Panneaux de commande HMI
Équipement d'essai et de mesure
Tablettes industrielles

Médical

Dispositifs de diagnostic portables
Systèmes de surveillance des patients
Tablettes médicales

Automobiles

Affichage du tableau de bord
Systèmes d'information et de divertissement
Entretien sur le siège arrière

Informations relatives à la commande

Numéro de modèle:Le nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante:

Définition:5.5" FHD IPS LCD + panneau tactile capacitif

Options de personnalisation disponibles:

Amélioration de la luminosité (jusqu'à plus de 1000 nits)
Personnalisation du verre de couverture (couches AG/AR/AF)
Modifications de la longueur et des connecteurs du FPC
Personnalisation du firmware du contrôleur tactile
