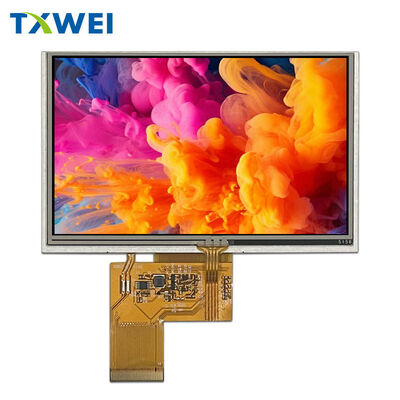

Vente en gros d'un écran tactile résistif de 5 pouces 800*480 TFT

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Vente en gros d'un écran tactile résistif de 5 pouces 800*480 TFT

Nombre De Pièces:	Négocier
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16 jours
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Shenzhen, dans le Guangdong

Nom de marque

TXWEI

Certification

ISO9001 IS014001 IATF16949

Numéro de modèle

Le système de détection de l'urine doit être utilisé.

Documents

Mettre en évidence:

Écran tactile résistif LCD TFT de 5 pouces

équipement de commande industrielle

moniteur LCD

Description du produit

✦ TXW500152N0-RTP ✦

Écran TFT LCD industriel WVGA de 5,0" + RTP

Résolution 800x480 | RVB 24 bits | Tactile résistif | Conception à large plage de température

◆ Pourquoi choisir cet écran ?

▸ Visuels WVGA nets

La résolution 800xRGBx480 offre des images nettes et vibrantes pour les interfaces industrielles. 16,7 millions de couleurs vraies alimentées par l'architecture de double puce ILITEK ILI6122+ILI5960. Le pas de pixel de 0,135 mm assure la lisibilité du texte et la clarté des icônes à portée de main.

▸ Tactile résistif fiable

Écran tactile résistif 4 fils intégré (RTP) — le choix de confiance pour les environnements industriels. Fonctionne parfaitement avec des gants, des stylets ou des doigts nus. Aucun problème d'interférence capacitive dans les sols d'usine électriquement bruyants.

▸ Vue optimale à 6 heures

Conçu pour les installations en vue du bas. Parfait pour les panneaux de commande montés au-dessus du niveau des yeux, les bornes et les systèmes intégrés où l'utilisateur regarde vers le haut de l'écran.

▸ Conçu pour les conditions extrêmes

→ Fonctionnement : -20°C à +70°C → Stockage : -30°C à +80°C → Humidité : Jusqu'à 90 % HR

Supporte le stockage à haute température pendant 96 heures (+80°C), le stockage à basse température pendant 96 heures (-30°C) et les tests de choc thermique sur 50 cycles (-20°C↔70°C). Cet écran prospère là où les écrans grand public échouent.

◆ Spécifications techniques

Noyau d'affichage • Type de panneau : Matrice active TFT, transmissive blanc normal • Résolution : 800(H) × 480(V) pixels • Profondeur de couleur : 16,7M (RVB 24 bits) • Disposition des pixels : Bande verticale RVB • Zone active : 108,00 mm × 64,80 mm • Direction de visualisation : 6 heures • IC pilote : ILITEK ILI6122 + ILI5960

Système tactile • Type : Écran tactile résistif 4 fils (RTP) • Interface : Détection de position analogique • Activation : Basée sur la pression (compatible avec les gants) • Durabilité : Classé pour des millions de touches

Rétroéclairage • Type : Réseau de LED blanches éclairées par le bord • Nombre de LED : 12 puces (6 en série × 2 en parallèle) • Tension directe : 17,4 V ~ 19,8 V • Courant direct : 40 mA typique • Luminance : 240 cd/m² (typique avec LCD+RTP) • Durée de vie : 30 000 heures à 50 % de luminosité

Interface électrique • Vidéo : RVB parallèle 24 bits (R0-R7, G0-G7, B0-B7) • Horloge : Entrée d'horloge pixel DCLK • Synchronisation : HSYNC, VSYNC, DE (activation des données) • Contrôle : DISP (activation/désactivation de l'affichage) • Alimentation : VDD 3,0~3,6 V (3,3 V typique)

Dimensions physiques • Taille du module : 120,70 mm × 75,80 mm × 2,80 mm • Avec RTP : 116,80 mm × 72,60 mm × 4,15 mm • Poids : À déterminer • FPC : 40 broches, pas de 0,5 mm

◆ Affectation des broches (FPC 40 broches)

Alimentation et rétroéclairage ① LEDK — Cathode du rétroéclairage (–) ② LEDA — Anode du rétroéclairage (+) ③ GND — Masse ④ VDD — Alimentation logique (3,3 V)

Bus de données RVB ⑤~⑫ R0-R7 — Données rouges (LSB à MSB) ⑬~⑳ G0-G7 — Données vertes (LSB à MSB) ㉑~㉘ B0-B7 — Données bleues (LSB à MSB)

Synchronisation et contrôle ㉙ GND — Masse ㉚ DCLK — Horloge pixel ㉛ DISP — Activation de l'affichage ㉜ HSYNC — Synchronisation horizontale ㉝ VSYNC — Synchronisation verticale ㉞ DE — Activation des données ㉟ NC — Non connecté ㊱ GND — Masse

Tactile (NC sur FPC — RTP soudé séparément) ㊲ XR — Droite tactile (NC sur FPC) ㊳ YD — Bas tactile (NC sur FPC) ㊴ XL — Gauche tactile (NC sur FPC) ㊵ YU — Haut tactile (NC sur FPC)

◆ Caractéristiques de synchronisation

Exigences d'horloge • Fréquence DCLK : 33,3 MHz typique (50 MHz max) • Rafraîchissement : Taux de trame stable de 60 Hz

Synchronisation horizontale • Affichage actif : 800 cycles d'horloge • Période de ligne totale : 1056 typique (plage 862~1200) • Impulsion HSD : 1~40 cycles d'horloge • Porche arrière : 46 cycles d'horloge • Porche avant : 16~354 cycles d'horloge

Synchronisation verticale • Affichage actif : 480 lignes • Période de trame totale : 525 typique (plage 510~650) • Impulsion VSD : 1~20 lignes • Porche arrière : 23 lignes • Porche avant : 7~147 lignes

◆ Scénarios d'application
