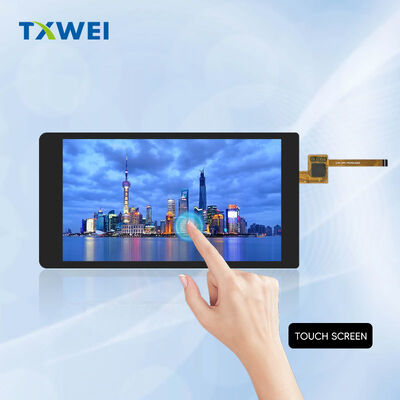

Le fabricant produit un écran LCD de 5 pouces 720*1280 avec écran tactile capacitif pour appareil portable

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Le fabricant produit un écran LCD de 5 pouces 720*1280 avec écran tactile capacitif pour appareil portable

Nombre De Pièces:	Négocier
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16 jours
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Shenzhen, dans le Guangdong

Nom de marque

TXWEI

Certification

ISO9001 IS014001 IATF16949

Numéro de modèle

Le nombre d'émissions de CO2 est déterminé par la méthode suivante:

Documents

Mettre en évidence:

Écran LCD de 5 pouces avec écran tactile capacitif

affichage de 720x1280 TFT LCD

Écran d'affichage LCD pour appareil portable

Description du produit

Le nombre d'émissions de dioxyde de carbone est déterminé par la méthode suivante: 5Affichage IPS HD+ de 5 pouces avec capteur tactile

◆ ∙ ◆

Vue d'ensemble du produit

Le TXW550039N0-CTP offre une solution visuelle et interactive complète dans un facteur de forme compact de 5,5 pouces.Ce module intégré combine un écran LCD IPS haute performance avec un panneau tactile capacitif réactif, conçus pour des applications intégrées exigeantes où la qualité de l'affichage et l'expérience utilisateur conduisent au succès du produit.

Fabriqué par Shenzhen Tianxianwei Technology, ce module d'affichage s'adresse aux appareils portables, aux interfaces industrielles et aux appareils électroniques grand public nécessitant une interaction tactile fiable et des visuels vibrants..

Je ne sais pas si je peux vous aider.

Technologie d'affichage

Excellence du groupe de travail IPSLa technologie In-Plane Switching élimine le décalage de couleur et la perte de contraste typique des panneaux TN conventionnels.maintenir des performances optiques cohérentes dans toutes les orientations de vision.

Opération normalement noireLes pixels deviennent par défaut noirs lorsqu'ils ne sont pas alimentés.Les interfaces utilisateur sombres bénéficient d'une efficacité énergétique accrue.

Disque de matrice actifDes transistors individuels à film mince contrôlent chaque pixel indépendamment. Aucun artefact d'électrode partagé. Aucun flou de mouvement. Rendu d'image nette et précise pour le contenu statique et les graphiques dynamiques.

Je ne sais pas.

Résolution et qualité d'image

Résolution HD+720 pixels horizontalement. 1280 pixels verticalement. Le rapport d'aspect de 9:16 optimise les applications portrait orientées: terminaux portables, appareils mobiles, panneaux de commande verticaux.

Structure des pixels de bande RGBDisposition verticale des sous-pixels RVB. Mélange naturel des couleurs à des distances de vision standard. Idéal pour l'imagerie photographique, la visualisation des données et les interfaces couleur-critiques.

Dimensions des pixels94.5 micromètres de hauteur à la fois horizontale et verticale. Approximativement 269 pixels par pouce. Rendu de contour lisse. Légèreté des caractères nette.

Zone d'observation active68Largeur de 0,04 mm × hauteur de 120,96 mm.

│ │ │ │ │ │ │ │ │ │

Dimensions du module LCD71Largeur du module de 0,04 mm, hauteur du module de 129,56 mm, épaisseur totale de 1,65 mm, profil exceptionnellement mince pour l'intégration de la conception industrielle moderne.

Assemblage complet avec le toucher76La largeur de l'assemblage est de 0,00 mm. La hauteur de l'assemblage est de 143,46 mm. L'épaisseur totale est de 2,81 mm. L'épaisseur supplémentaire de 1,16 mm permet d'accueillir la couche de contact capacitive sans volume excessif.

Le poidsOptimisé pour les applications portables, les spécifications finales sont déterminées par la sélection du verre de couverture.

Connecteur de circuit flexible25 broches FPC pour les signaux d'affichage. 6 broches FPC pour l'interface tactile. Interconnexion compacte et fiable. Compatible avec les processus d'assemblage automatisés.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Panneau tactile capacitif

L'architecture G+F+FConstruction en verre + film + film. Structure en trois couches avec stratification adhésive optiquement transparente. Durabilité économique. Performance tactile réactive.

Contrôleur tactileFT5436DQQ circuit intégré. traitement tactile dédié. taux de rapport de 100 Hz typique. suivi des gestes en douceur. faible charge du processeur hôte.

Capacité multi-touchDétection simultanée à cinq points, reconnaissance de gestes complexe, zoom de pincement, rotation à deux doigts, commandes multi-doigts, interface moderne entièrement prise en charge.

Protocole de communicationInterface standard I2C. Horloge SCL à 400 kHz typique. Données bidirectionnelles SDA. Sortie d'interruption INT pour la notification d'hôte basée sur des événements. Contrôle de réinitialisation RST pour la récupération de l'initialisation.

Caractéristiques électriques2.8V à 3.3V. Option d'interface logique 1.8V. -20°C à +60°C température de fonctionnement. < 5 mW de puissance de fonctionnement typique. Efficace pour les modèles alimentés par batterie.

Je ne sais pas.Je ne sais pas.Je vous en prie.Je ne sais pas.Je ne sais pas.Je vous en prie.Je ne sais pas.

Architecture de l'interface

Norme MIPI DSIInterface de processeur industriel mobile à 4 voies. Signalisation différentielle haute vitesse standard de l'industrie. Faible interférence électromagnétique. Robuste immunité au bruit pour les environnements exigeants.

Pistes de donnéesD0, D1, D2, D3 paires différentielles. Quatre canaux parallèles. Largeur de bande agrégée prend en charge 60 Hz de rafraîchissement à résolution native avec une profondeur de couleur de 24 bits.

Distribution de l'horlogePaire différentielle CLK. Architecture synchrone avec la source. Conception d'horloge du système simplifiée. Aucune correspondance de biais complexe n'est requise sur les voies de données.

Modes à faible consommationLP11, LP10, LP00 support d'état, mode de veille ultra-faible, réveil rapide du sommeil, prolongation de la durée de vie de la batterie pour les applications mobiles.

Modes de commande et vidéoMode de commande pour la configuration des registres et des images statiques. Mode vidéo pour le streaming en temps réel. Intégration flexible du système. Option de contournement de la mémoire tampon.

Les caractéristiques électriques de l'appareil

Voltage d'alimentation d'entrée/sortie (IOVCC)1.65V minimum. 1.8V typique. 2.0V maximum. Compatibilité au niveau logique avec les processeurs d'application modernes. Connexion directe sans traduction de niveau pour les systèmes 1.8V.

Voltage d'alimentation analogique (VCI)2.5V minimum. 2.8V typique. 3.3V maximum. Puissance du pilote d'affichage du noyau. Régulation stable requise pour un fonctionnement sans scintillement.

Consommation actuelleCourant de fonctionnement dépendant du contenu de l'écran et du réglage de la rétroéclairage.

Génération de moteur de porteLes circuits internes de la pompe de charge génèrent des tensions de commutation TFT. Des rails positifs et négatifs dérivés d'une seule entrée d'alimentation. Aucune alimentation externe haute tension n'est requise.

Je ne sais pas.

Système de rétroéclairage

Configuration de la LED14 LEDs blanches disposées en série en parallèle, architecture optique éclairée sur les bords, plaque de guidage de lumière de précision, diffuseur et films d'amélioration de la luminosité.

Paramètres électriquesVoltage vers l'avant: 19,6 V minimum, 22,4 V maximum, courant de fonctionnement typique de 40 mA, courant constant recommandé pour une luminosité uniforme.

Performance de la luminanceSpécification à déterminer avec une pile optique complète.

Durée de vie opérationnelle30Définie comme une rétention de luminosité de 50% à 20 mA par LED. Durée de vie prolongée réalisable avec dératage de courant et gestion thermique.

Interface de commandeLes connexions LEDA à l'anode, les connexions LEDK à la cathode, le gradation PWM compatible, le réglage du courant analogique pris en charge.

Il est recommandé d'utiliser des outils similaires.

Temps et contrôle

Réinitialiser l'architectureRéserver la broche active à basse fréquence. Impulsion minimale de 10 microsecondes. Période d'initialisation de 120 millisecondes. Séquences d'état interne de la machine configuration de mise sous tension. Chargement du paramètre OTP lors du démarrage.

Signal d'effet déchirantImpulse de sortie TE. Indication de la limite du cadre. Synchronisation de l'hôte pour des mises à jour sans larmes. Essentiel pour une animation fluide et un contenu vidéo.

Séquence de puissanceL'ordre d'application IOVCC et VCI est flexible. relâchement de la réinitialisation après stabilisation de l'alimentation. retard de 15 millisecondes avant l'acceptation de la commande. affichage de l'indication de prêt après l'initialisation.

Gestion de l'état de sommeilCommande d'arrêt de fonctionnement pour le fonctionnement normal. Transition rapide d'état.

Je ne sais pas.

Résilience environnementale

Température de fonctionnement-20°C à +60°C pour les fonctions d'affichage et tactile.

Conditions de stockage-30°C à +70°C non opérationnel, humidité relative de 20% à 90%, stabilité prolongée, compatibilité logistique mondiale.

Validation par choc thermique10 cycles d'essai. -20°C, 30 minutes. +60°C, 30 minutes. État statique. Aucune défaillance mécanique. Aucune dégradation des performances.

Opération à haute températureFonctionnement continu à +60°C. Validation de 96 heures. Aucune image collée. Aucun changement de couleur.

Opération à basse température-20°C de fonctionnement soutenu, validation de 96 heures, temps de réponse dans les spécifications.

Endurance à l'humidité50°C à 90% d'humidité relative, exposition de 96 heures, aucune formation de bulles, aucune délamination, aucun effet arc-en-ciel.

Je suis désolé.

Assurance qualité

Tests de productionVérification électrique à 100%, inspection des défauts des pixels selon les normes de l'industrie, validation de la linéarité des coordonnées tactiles, mesure de l'uniformité du rétroéclairage.

Validation de la fiabilitéLa température est réglée par cycle selon la norme IEC 60068-2-14, le choc mécanique selon la norme IEC 60068-2-27, la résistance aux vibrations selon la norme IEC 60068-26, l'immunité ESD selon la norme IEC 61000-4-2.

Normes d'acceptationTolérance zéro pour les segments manquants, pas de courts métrages électriques, pas de segments obscurs, pas de conditions non-affichées, pas de motifs d'affichage anormaux, pas de fuite de cristaux liquides, intégrité du joint obligatoire.

Conformité environnementaleMatériaux exempts de plomb dans tous les domaines, conformes à la directive RoHS 2011/65/UE, respectant les restrictions relatives aux substances prévues par le règlement REACH, certifiés pour une fabrication responsable.

Je ne sais pas.

Orientation à l'intégration

Montage mécaniqueLe support à quatre bords est recommandé. Évitez la charge ponctuelle sur la zone active. Maintenez la clearance des éléments conducteurs. Protection ESD obligatoire pendant la manipulation.

Conception thermiqueSurveillance de la température de la jonction LED. Sentier de dissipation de chaleur à travers le PCB. Maximisation de la surface de cuivre dans la région de l'anode. Dératation ambiante pour les boîtiers scellés.

Mise en page électriquePlanes de mise à la terre analogiques et numériques séparés, mise à la terre des étoiles à l'entrée de puissance, correspondance de la longueur de trace MIPI, impédance différentielle de 100 ohms, blindage pour les applications sensibles à l'EMI.

Intégration logicielleSéquence d'initialisation de Sitronix ST7703. Documentation de jeu de commandes disponible. Configuration du micrologiciel tactile via I2C. Bibliothèques de gestes de FocalTech.

Personnalisation optiqueForme et épaisseur de la lentille de couverture, revêtement anti-réflecteur, traitement de surface anti-éblouissement, intégration de filtres de confidentialité, ouvertures et découpes personnalisées, services de collage optique.

Je ne sais pas.

Applications ciblées

Appareils médicaux portables, terminaux portables industriels, équipements de test mobiles, panneaux de contrôle domestiques intelligents, interfaces d'automatisation du bâtiment, claviers de systèmes de sécurité, terminaux de point de vente.Systèmes de gestion des stocksÉlectronique pédagogique, plateformes de développement, appareils électroménagers, écrans automobiles, instruments maritimes, appareils portables extérieurs.

Je ne sais pas.

Informations relatives à la commande

Désignation du modèleLe nombre d'émissions de dioxyde de carbone est déterminé par la méthode suivante:

Produit de fabricationLa Commission a procédé à une évaluation de la situation des producteurs-exportateurs.

Disponibilité des échantillonsLes échantillons d'ingénierie sont généralement de 2 à 3 semaines. Le délai de production est de 4 à 6 semaines standard. Les prix de volume sont négociés à partir de 1 000 unités par an.

Services de personnalisationForme et épaisseur du verre de couverture. Impression et marquage du logo. Bining et sélection de la luminosité. Longueur et position du connecteur FPC. Personnalisation de la tension de l'interface. Modification du micrologiciel tactile.Collage optique à l'objectif de couverture sur mesure- soutien à la certification réglementaire.
