Interface MIPI 5.5 pouces 1080*1920 HD couleur LCD écran d'affichage à cristaux liquides module à cristaux liquides TFT

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Interface MIPI 5.5 pouces 1080*1920 HD couleur LCD écran d'affichage à cristaux liquides module à cristaux liquides TFT

Nombre De Pièces:	Négocier
Prix:	negotiate
Emballage Standard:	Carton
Période De Livraison:	16 jours
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

Shenzhen, dans le Guangdong

Nom de marque

TXWEI

Certification

ISO9001 IS014001 IATF16949

Numéro de modèle

Les données sont fournies par les autorités compétentes de l'État membre.

Documents

Mettre en évidence:

Écran LCD TFT MIPI de 5

5 pouces

Écran LCD couleur HD 1080x1920

Description du produit

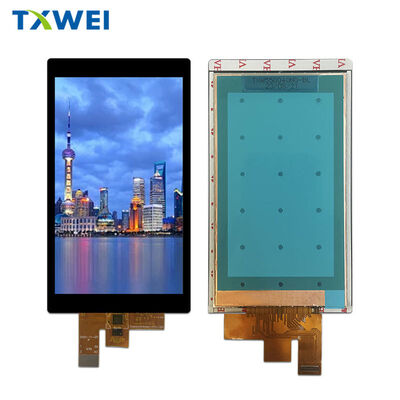

TXW550040N0-CTP | Écran LCD MIPI Full HD de 5,46 pouces avec tactile capacitif

Présentation du produit

Le TXW550040N0-CTP est un module d'affichage LCD TFT haut de gamme de 5,46 pouces doté d'une résolution Full HD (1080 × 1920 pixels) et d'un panneau tactile capacitif intégré. Conçu pour les applications haute performance, cet écran de type IPS offre une précision des couleurs exceptionnelle, de larges angles de vision et une interaction tactile réactive via une interface MIPI DSI robuste à 4 voies.

Fabriqué par Shenzhen Tianxianwei Technology, ce module d'affichage combine une technologie d'affichage de pointe avec une construction fiable de qualité industrielle, ce qui le rend idéal pour les appareils portables, les contrôleurs industriels, les équipements médicaux et l'électronique grand public nécessitant des performances visuelles supérieures.

Caractéristiques principales

Performances visuelles époustouflantes

Profitez d'images d'une clarté cristalline avec une résolution de 1080 × RVB × 1920 pixels et 16,7 millions de couleurs affichables. La technologie IPS (In-Plane Switching) garantit une reproduction des couleurs cohérente et des angles de vision complets de 178° dans toutes les directions, éliminant ainsi les changements de couleur et la perte de contraste, quelle que soit la position de visualisation.

Tactile capacitif intégré

La structure multi-tactile G+F+F (verre + film + film) intègre le contrôleur Goodix GT911, offrant une détection tactile précise et réactive. L'interface I²C assure une communication transparente avec les processeurs hôtes, tandis que les broches d'interruption et de réinitialisation dédiées permettent une gestion efficace de l'alimentation et la reconnaissance des gestes.

Interface MIPI haute vitesse

La signalisation différentielle haute vitesse MIPI DSI à quatre voies assure une transmission vidéo fiable et à large bande passante avec une EMI réduite. Cette norme d'interface moderne permet des conceptions de câbles plus fines et des circuits imprimés simplifiés par rapport aux solutions RVB parallèles traditionnelles.

Système de rétroéclairage robuste

La configuration du rétroéclairage LED à éclairage périphérique comprend 15 LED blanches à haute efficacité délivrant une luminance typique de 1200 cd/m². Avec une durée de vie nominale des LED de 30 000 heures et un contrôle de gradation PWM externe, le module s'adapte parfaitement aux conditions d'éclairage ambiant variables, du soleil éclatant aux environnements sombres.

Spécifications techniques

Caractéristiques de l'affichage

Type d'affichage : LCD TFT IPS en mode Normalement Noir Zone active : 68,04 mm (H) × 120,96 mm (V) Format de pixel : 1080 (H) × 1920 (V) Disposition des bandes RVB Pas de pixel : 21 µm (H) × 63 µm (V) Profondeur de couleur : 16,7 millions de couleurs (RVB 24 bits) Direction de visualisation : Toutes les heures (angle de vision optimal de 360°) Rapport de contraste : 1200:1 (typique)

Spécifications du panneau tactile

Structure tactile : Multi-tactile capacitif G+F+F Circuit intégré du contrôleur : Goodix GT911 Interface : I²C avec sortie d'interruption Dureté de surface : Dureté au crayon ≥6H Transmission lumineuse : ≥85% Tension de fonctionnement : 2,8 V – 3,3 V (E/S), 1,8 V (logique)

Paramètres électriques

Circuit intégré du pilote TFT : Himax HX8399C Alimentation logique (IOVCC) : 1,65 V – 3,3 V (1,8 V typique) Positive analogique (VSP) : 4,8 V – 6,0 V Négative analogique (VSN) : -6,0 V – -4,8 V Tension directe du rétroéclairage : 28 V – 32 V Courant de rétroéclairage : 60 mA (typique par chaîne)

Dimensions physiques

Dimensions du module : 70,04 mm (L) × 128,29 mm (H) × 1,78 mm (T) Avec panneau tactile : 75,80 mm (L) × 139,90 mm (H) × 3,49 mm (T) Poids : TBD (conception légère)

Environnement et fiabilité

Conditions de fonctionnement

Température de fonctionnement : -20 °C à +60 °C Température de stockage : -30 °C à +70 °C Plage d'humidité : 20 % – 90 % HR (sans condensation)

Tests de fiabilité

Ce module subit une validation de fiabilité complète, y compris un stockage à haute température pendant 96 heures (+70 °C), un stockage à basse température pendant 96 heures (-30 °C), des cycles de température de fonctionnement et des tests de choc thermique (-20 °C ↔ +60 °C, 10 cycles). Tous les tests confirment l'absence de défauts fonctionnels, de fuites de cristaux liquides et le maintien des performances optiques dans des conditions de stress.

Configuration des broches d'interface

Le connecteur FPC à 40 broches assure une intégration système complète :

Rails d'alimentation : GND, IOVCC (1,8 V), alimentations analogiques VSP/VSN, CTP_VCC (2,8-3,3 V) MIPI DSI : 4 paires de voies de données (D0±, D1±, D2±, D3±) plus une paire d'horloge (CLK±) Interface tactile : CTP_SDA, CTP_SCL, CTP_INT, CTP_RST Signaux de contrôle : RESET, TE (effet de déchirement), PWM (gradation du rétroéclairage) Rétroéclairage : connexions anode et cathode LEDA/LEDK

Toutes les paires différentielles à haute vitesse prennent en charge l'état basse consommation LP-11 pour un fonctionnement économe en énergie.

Séquence et synchronisation d'alimentation

Le circuit intégré du pilote HX8399C nécessite une séquence d'alimentation spécifique : VDD1/HS_VCC doit se stabiliser avant l'activation de VSP/VSN, avec des délais minimums de 1 ms entre les étapes. La réinitialisation matérielle (RESX) doit rester à l'état bas pendant ≥10 µs après la stabilisation de l'alimentation, l'initialisation complète nécessitant 120 ms avant les commandes d'allumage de l'écran.

La séquence d'arrêt inverse cet ordre, garantissant que les paquets vidéo MIPI se terminent avant la suppression de l'alimentation afin d'éviter la rétention d'image et d'endommager le pilote.

Applications

Panneaux HMI industriels et terminaux portables Écrans de diagnostic médical et équipements portables Interfaces de contrôle de maison intelligente Systèmes d'infodivertissement automobile Électronique grand public haut de gamme et appareils de jeu Instruments de test et de mesure

Assurance qualité

Fabriqué selon des processus certifiés ISO avec une inspection à 100 % des défauts critiques, y compris les segments manquants, les courts-circuits et l'uniformité optique. Les conditions d'inspection suivent des protocoles standardisés : éclairage de 1000 ± 200 lux, distance de visualisation de 30 cm, angle d'observation de 45° ± 10°.

La construction conforme RoHS garantit la responsabilité environnementale avec des matériaux sans plomb partout.

Emballage et logistique

Emballage individuel dans un sac à bulles antistatique avec regroupement par 5 unités, protection dans un conteneur en mousse absorbant les chocs et scellage renforcé du carton. Étiquetage et configurations d'emballage personnalisés disponibles pour les commandes en volume.

Support et documentation

Documentation technique complète, y compris les séquences de code d'initialisation, les diagrammes de synchronisation et les notes d'application disponibles sur demande. Support d'ingénierie fourni pour la consultation d'intégration et le développement de micrologiciels personnalisés.
