Description du produit

TXW550052N0-AS

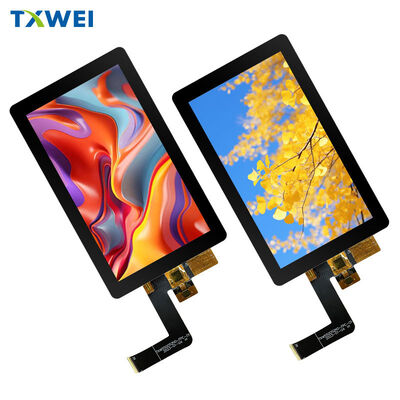

Module d'affichage LCD IPS Full HD de 5,46 pouces

Avec écran tactile capacitif intégré

◆ ◆ ◆POINTS FORTS DU PRODUIT◆ ◆ ◆

Expérience visuelle haut de gamme offerte grâce à la technologie IPS avancée

Ce module d'affichage de 5,46 pouces présente de superbes1080 × 1920 Full HDrésolution avec16,7 millions de couleurspour des images fidèles à la réalité.

Visualisation ultra-large

178°angles de vision dans toutes les directions. Aucun changement de couleur. Aucune perte de contraste.

Intégration tactile transparente

G+F+Fstructure capacitive multicouche avecGoodix GT911Le contrôleur garantit des performances multi-touch réactives et précises pour une interaction utilisateur intuitive sur toute la surface active.

▌▌▌SPÉCIFICATIONS DE BASE▌▌▌

Configuration de l'affichage

Mesures de la zone d'affichage active68,04 mm × 120,96 mmavec1080 × RVB × 1920disposition des pixels dans une configuration en bandes.

Conception de pixels carrés

63 μm × 63 μmle pas de pixel offre une qualité d'image uniforme sans distorsion.

Performance des couleurs

16,7 millionscouleurs sélectionnables par logiciel.

Liberté de visualisation

Toute l'heureaide à la direction. Angles de vision optimaux à 360°.

Technologie de pilote éprouvée

Himax HX8399-CCircuit intégré de pilote éprouvé dans l'industrie.

════════════════════ ════════════════════

INTERFACE ET CONNECTIVITÉ

Interface MIPI DSI moderne à grande vitesse avec architecture de signalisation différentielle à 4 voies

Le connecteur FPC à 39 broches offre une intégration complète du système via les protocoles MIPI standard de l'industrie, permettant des conceptions de câbles plus fines et des configurations de circuits imprimés simplifiées par rapport aux solutions RVB parallèles existantes.

Livraison de puissance robuste

Plusieurs points de terre garantissent un potentiel de référence stable dans tout le système. L'alimentation logique IOVCC fonctionne à1,8 Vavec1,65 V ~ 3,3 Vtolérance pour une compatibilité flexible du processeur hôte. Le pilote analogique dédié fournit la prise en charge AVDD et AVEE±4,8 V ~ ±6,0 Vgammes. Le sous-système tactile reçoit des messages isolés3,3 Valimentation via la broche CTP_VCC. Le système de rétroéclairage se connecte via des bornes dédiées à l’anode LEDA et à la cathode LEDK.

Transmission de données à grande vitesse

Cinq paires différentielles gèrent la communication MIPI : la voie d'horloge (CLKP/CLKN) synchronise le transfert de données tandis que quatre voies de données (D0 à D3) transportent des flux de pixels compactés à bande passante élevée avec un minimum d'interférences électromagnétiques.

Architecture de contrôle intelligente

Active-low RESET permet la récupération du matériel. Le signal TE synchronise les mises à jour de la mémoire de trame pour éviter les artefacts de déchirure. La sortie PWM se connecte à des pilotes LED externes pour un contrôle précis de la luminosité. Le sous-système tactile communique via le bus I²C (CTP_SCL/CTP_SDA) avec des lignes d'interruption (CTP_INT) et de réinitialisation (CTP_RST) dédiées pour une gestion efficace des événements.

● ● ●SYSTÈME DE RÉTROÉCLAIRAGE● ● ●

Réseau de LED Edge-Lit avec 15 LED blanches à haute efficacité

La configuration sophistiquée d’éclairage de bord offre un éclairage uniforme sur toute la zone d’affichage active avec une pénalité d’épaisseur minimale.

Caractéristiques électriques

La tension directe fonctionne entre28V ~ 32Vavec60 mAcourant typique par chaîne.

Performances optiques

L'assemblage combiné d'écran LCD et d'écran tactile permet d'obtenir1100 cd/m²luminosité typique avec≥85%uniformité sur toute la surface de visualisation.

Fiabilité à long terme

Durée de vie des LED de30 000 heuresjusqu'à 50 % de luminosité lorsqu'il fonctionne à 20 mA par LED. Des courants plus élevés réduisent proportionnellement la durée de vie opérationnelle.

▬▬▬▬▬DIMENSIONS PHYSIQUES▬▬▬▬▬

Facteur de forme compact pour les applications à espace limité

Mesures du module LCD70,04 mm × 128,29 mm × 1,68 mm(largeur × hauteur × épaisseur).

Assemblage intégré

Avec l'écran tactile capacitif fixé, les dimensions globales deviennent85,00 mm × 140,36 mm × 2,91 mm.

Construction légère

Spécification de poids à déterminer en fonction de la configuration finale et des composants optionnels.

★ ★ ★ÉVALUATIONS ENVIRONNEMENTALES★ ★ ★

Plage de températures de fonctionnement étendue pour les applications exigeantes

Le module fonctionne de manière fiable à partir de-20°C à +70°Cavec une tolérance à l'humidité de20 % ~ 90 % d'humidité relativesans condensation.

Conditions de stockage sûres

Plage de température de stockage étendue-30°C à +80°Cen maintenant les mêmes limites d’humidité.

╔═══════════════════ ═══════════════════╗

ASSURANCE FIABILITÉ

╚═══════════════════ ═══════════════════╝

Critères d'acceptation stricts
Aucun défaut fonctionnel autorisé, y compris les segments manquants, les courts-circuits électriques ou la dégradation de la clarté de l'affichage. Absolument aucune fuite de cristaux liquides dans aucune condition de test. Les anomalies interdites incluent la formation de bulles à basse température, le desserrage des joints d'extrémité, les effets d'arc-en-ciel du cadre ou la validation post-contrainte de la dégradation des performances optiques.
◈CALENDRIER ET SÉQUENCE DE PUISSANCE◈Séquence d'initialisation critique pour un fonctionnement fiable du pilote
Le circuit intégré du pilote Himax HX8399-C nécessite un séquençage de puissance précis pour garantir une initialisation correcte et éviter tout dommage potentiel aux générateurs de tension internes.
Procédure de mise sous tension étape par étape
Tout d'abord, stabilisez les alimentations logiques VDD1 et HS_VCC, en maintenant la stabilité pendant un minimum1 msavant de continuer. Ensuite, activez les alimentations analogiques VSP et VSN sans exigence de délai par rapport à l'étape précédente. Ensuite, affirmez que le signal de réinitialisation matérielle RESX est faible pendant une durée dépassant1 msune fois la stabilisation de l’offre terminée. Configurez toutes les données MIPI et les voies d'horloge sur l'état de faible consommation LP-11 avant de procéder à la réinitialisation. Après la réinitialisation, attendez>50msavant de transmettre les commandes d'initialisation. Émettez la commande SLPOUT pour quitter le mode veille. Attendez au minimum120 msaprès SLPOUT avant d'envoyer la commande d'activation de l'affichage DISPON. Enfin, démarrez la transmission des paquets vidéo MIPI sans contrainte de limite de temps supérieure.
Séquence de mise hors tension contrôlée
Inversez l’ordre d’activation avec≥20μsdes délais entre chaque étape de coupure d'alimentation pour éviter les phénomènes de rémanence d'image et assurer une protection complète du conducteur.
▂▂▂▂▂PERFORMANCES OPTIQUES▂▂▂▂▂Mesure quantifiée du rapport de contraste
CR = L₂₅₅ / L₀
Où L₂₅₅ représente la mesure de luminance au niveau de gris 255 (blanc complet) et L₀ représente la luminance au niveau de gris 0 (noir complet).
Caractérisation de la réponse dynamique
Le temps de montée (Tₒₙ) mesure la transition de 10 % à 90 % de réponse optique. Le temps de chute (Tₒff) mesure la transition de 90 % à 10 % de réponse optique.
Protocole de mesure standardisé
Toutes les caractérisations optiques sont réalisées après 20 minutes de stabilisation thermique à une température ambiante de 25 ± 2 °C. Le système de rétroéclairage nécessite une période de préchauffage de 20 minutes dans un environnement sans vent avant le début de la mesure. L'instrumentation utilise Autronics DMS 803 ou une combinaison photomètre/spectrographe équivalente avec un point de mesure de 3 mm de diamètre dans un environnement de chambre sombre, éliminant la contamination par la lumière externe.
◐APPLICATIONS TYPIQUES◑Scénarios de déploiement industriel et commercial
Terminaux portables industriels nécessitant des écrans robustes et fiables dans des environnements exigeants. Panneaux d'interface homme-machine pour systèmes de contrôle d'automatisation. Équipement de diagnostic médical et appareils portables de surveillance des patients. Interfaces de contrôle de maison intelligente et systèmes d'automatisation résidentielle. Électronique grand public haut de gamme où la qualité d’affichage différencie le positionnement du produit. Instruments de test et de mesure de précision nécessitant une reproduction précise des couleurs. Systèmes d'infodivertissement automobile et affichages de tableaux de bord numériques.
▓▓▓QUALITÉ ET CONFORMITÉ▓▓▓Normes de fabrication rigoureuses
Les installations de production maintiennent la certification ISO avec des systèmes complets de gestion de la qualité. Une couverture d’inspection à 100 % pour les défauts critiques garantit une qualité sortante constante. Les protocoles d'inspection optique standardisés spécifient une intensité d'éclairage de 1 000 ± 200 lux, une distance de visualisation de 30 cm et un angle d'observation de 45 ° ± 10 ° pour une évaluation objective des défauts.
Responsabilité environnementale
CompletConformité RoHSobtenu grâce à la sélection de matériaux sans plomb tout au long du processus de fabrication. Tous les produits chimiques et matériaux de traitement répondent aux exigences internationales en matière de protection de l'environnement.
