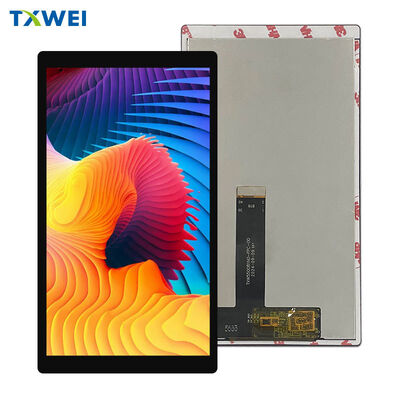

5Affichage IPS à vue complète de 0,5 pouce Écran LCD MIPI 1080*1920 écran tactile capacitif

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

5Affichage IPS à vue complète de 0,5 pouce Écran LCD MIPI 1080*1920 écran tactile capacitif

Nombre De Pièces:	1
Emballage Standard:	Carton
Période De Livraison:	16
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

2,5 mm

Nom de marque

TXWEI

Certification

CE ROHS FCC

Numéro de modèle

Le nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante:

Documents

Type d'écran LCD:

Normalement noir

LANCEMENT DE PIXEL (W*H):

0.06345

Taille:

Zone active:

68.04(H) * 120.96(V)

Nombre de pixels:

Les données sont fournies par les autorités compétentes de l'Union européenne.

Direction de visualisation:

Tous les heures

Les degrés de lumens:

700 cd/m²

Mettre en évidence:

5Écran LCD IPS de 0

5 pouce

Écran tactile LCD MIPI 1080x1920

Description du produit

Le nombre total d'émissions de dioxyde de carbone est déterminé par la méthode suivante:

5.5 "affichage IPS FHD + toucher capacitif projeté

Claireté Full HD, précision tactile industrielle, prêt à être intégré.

Performance visuelle

Résolution Full HD 1080 × 1920La densité de pixels de 400 PPI dépasse le seuil de visibilité de l'œil humain à des distances de vision normales.Les icônes restent nettes même lorsqu'elles sont réduites..

Technologie IPSLire l'écran depuis le haut, le bas ou les angles latéraux extrêmes sans inversion de couleur ou effondrement du contraste.Critical pour les appareils portables qui inclinent et tournent pendant l'utilisation réelle.

16.7 millions de couleursGradients lisses dans l'imagerie médicale, couleurs de marque précises dans les interfaces utilisateur, détails d'ombre subtils dans la visualisation industrielle.

Zone active:68.53 mm × 121,82 mm
Géométrie des pixels:bande RVB, hauteur de 0,06345 mm
Mode d'affichage:Normalement Noir   noirs foncés, rapport de contraste élevé

Interface tactile: capacité projetée

Multi-touch à 10 pointsreconnaissance, pincement à zoom, fonctionnement à deux mains, entrées de gestes complexes, le contrôleur suit les points de contact simultanés sans confusion ni fantômes.

Communication I2CLes lignes CTP_SDA et CTP_SCL transportent des données de coordonnées tactiles à des vitesses de bus standard. Aucun contrôleur USB dédié n'est nécessaire.Aucun problème d'installation de pilote sur les versions Linux ou Android intégrées.

Contrôle de réinitialisation du matérielRecalibration de la force après les événements d'alimentation.

Architecture basée sur l'interruptionLes événements tactiles déclenchent une notification immédiate de l'hôte. Aucun surcoût de sondage. Moins d'utilisation du processeur. Réponse plus rapide à l'entrée de l'utilisateur.

Dureté de la surface du verre de couverture: 6H minimumLe traitement de surface permet de maintenir la sensation de glissement tout au long de la durée de vie du produit.

Architecture du signal: MIPI DSI

Les systèmes intégrés modernes fonctionnent sur MIPI.

Quatre voies de données:D0N/D0P à travers D3N/D3P transportent des données pixel différentielles à grande vitesse. Transmission rapide jusqu'à 1 Gbps par voie. Largeur de bande suffisante pour un rafraîchissement à 120 Hz à résolution Full HD avec un espace pour la tête.

Une paire de montres dédiée:CLKN/CLKP fournit une référence de synchronisation propre.

Appui de l'État à faible consommation.Les états LP-11, LP-00 et LP-10 pour les périodes de repos. Réduire la consommation d'énergie lorsque le contenu de l'affichage est statique. Prolonger la durée de vie de la batterie dans les applications portables.

Synchronisation des effets de déchirureLes mises à jour à verrouillage de cadre éliminent les déchirures visuelles dans la lecture vidéo et les applications de viseur de l'appareil photo.

Système de puissance

à deux rails analogiques:VSP à +5,7V (plage +4,8V à +6,0V) et VSN à -5,7V (plage -6,0V à -4,8V) alimentent le pilote de source TFT et les circuits de référence gamma.Régulation externe requise   conversion CC-DC sur module non mise en œuvre.

Voltage d'entrée/sortie:1.8V nominale (tolérante de 1,8V à 3,3V) pour les niveaux logiques MIPI. Interface directe avec les processeurs d'applications modernes sans traduction de niveau.

Puissance du rétroéclairage:18 LED blanches en série. Voltage avant de 16,8V à 19,2V à 60mA typique. Contrôle de l'obscurcissement PWM via une broche PWM dédiée. Plage de luminosité de 0% à 100% sans changement de température de couleur.

Séquence d'alimentation obligatoire.VDD1 stable avant VSP et VSN. Délai minimum de 10 ms entre les rails. Stabilisation VSN de 12 ms avant la libération du RESX. Risque de violation de verrouillage ou d'initialisation incomplète.

Ingénierie de l'éclairage

Architecture LED éclairée sur le bordLa lumière est injectée du bord du module, distribuée sur une diagonale de 5,5 pouces par une plaque de guidage de lumière de précision.

luminosité typique de 700 cd/m2avec pile LCD et CTP. Lisable sous l'éclairage de bureau. Viable dans des conditions extérieures ombragées. Dimming PWM diminue à la compatibilité de la pièce sombre sans sol lumineux minimum.

30Durée de vie de la LED de 1000 heuresLe débit est réduit à 50% à 20 mA par émetteur, au maximum à 60 mA pour la gestion thermique.Réduction de l'entretien pour les applications industrielles toujours activées.

Uniformité minimale de 85%Sur toute la surface active, mesurée à la grille de 9 points selon la norme de l'industrie, aucune bande visible ou dégradé dans les champs de couleurs solides.

Intégration mécanique

Enveloppe du module LCD:70.53 mm × 127,28 mm × 1,68 mm

L'écran LCD + la pile combinée CTP:720,52 mm × 132,90 mm × 2,56 mm

L'épaisseur totale de 2,56 mm inclut l'affichage, le capteur tactile, le verre de couverture et toutes les couches de stratification. Aucune carte de contrôle externe. Aucune superposition tactile séparée à aligner pendant l'assemblage.

La queue du FPC s'étend du bord courtavec un connecteur à 40 broches de 0,5 mm de hauteur. rayon de flexion spécifié pour le pliage dans des boîtiers compacts. Route à travers les mécanismes de charnière. fil à travers des canaux de châssis étroits.

Surplomb en verre de couvertureAu-delà de la zone active de l'écran LCD, il fournit une surface d'étanchéité pour l'intégration des joints.

L'architecture du pilote: HX83112-A

Le pilote source à 1080 canauxUne sortie par sous-pixel RGB
Le conducteur de la porte à 1920 canauxUne sortie par ligne de balayage horizontale
Correction gamma sur puce- 64 étapes programmables par canal de couleur. calibrez pour une variation de panneau à panneau. assortissez plusieurs écrans dans des configurations de tuiles.

Génération de tension interne à l'échelle griseAucune échelle de résistance externe, aucune référence de tension de précision.

Soutien au mode veille.Consommation de courant en veille profonde inférieure au taux d'auto-décharge des cellules lithium-ion typiques. Réveil à l'image complète sous 5 ms. Réveil de 120 ms à partir de la réinitialisation du logiciel avec recharge complète du registre.

Le stockage EEPROMLes données d'étalonnage d'usine, les paramètres VCOM, les courbes gamma, les paramètres d'alimentation par défaut sont chargés automatiquement, aucune configuration d'hôte n'est requise pour le fonctionnement de base.

Protocole de synchronisation et de contrôle

Paramètres de synchronisation verticaux
Période totale de cadrage: 2520 lignes typiques
Lignes visibles: 1920 actives
Porche avant: 32 lignes minimum (avec contrôleur tactile)
Porche arrière: programmable pour répondre aux exigences du panneau
Taux de rafraîchissement: 120 Hz maximum à résolution réduite, 60 Hz à Full HD

Paramètres de chronométrage horizontaux
Échelles de périodes de ligne avec fréquence PCLK
Fenêtre de données valide centrée sur la période de ligne
Les intervalles de blanchiment comportent des frais généraux pour les paquets DSI et l'intégration de commandes

Séquence de réinitialisation du logiciel:01h commande de redémarrage du registre. 5ms de retard avant les commandes suivantes. 120ms de retard avant Sleep Out si la réinitialisation est émise pendant l'affichage actif.L'hôte doit poursuivre PCLK/HSYNC/VSYNC/DE pendant deux images complètes après la commande de réinitialisation.

Qualification environnementale

Température de fonctionnement:-20°C à +60°C avec fonction tactile
Température de stockage:-30°C à +70°C sans alimentation électrique
Plage d'humidité:20% à 90% RH non condensant

Capacité de démarrage à froid confirmée à -20°C. La viscosité des cristaux liquides reste dans les limites opérationnelles. Aucun collage temporaire de l'image ou dégradation du temps de réponse à des températures extrêmes.

Matrice de test de fiabilité:

Conservation à haute température ∼ 96 heures à +70°C
Conservation à basse température ∼ 96 heures à -30°C
Fonctionnement à haute température 96 heures à +60°C
Fonctionnement à basse température: 96 heures à -20°C
Conservation de l'humidité: 96 heures à 50°C / 90%RH
Choc thermique   10 cycles, -20°C à +60°C, 30 minutes de repos

Aucune défaillance, aucun pixel manquant, aucune fuite de cristal liquide, aucune dégradation du joint, aucune dérive de sensibilité au toucher au-delà des spécifications.

Soutien à l'intégration

Kit d'évaluation disponible- une carte de pilote avec pont HDMI-MIPI, une sortie de contrôle tactile et une alimentation réglable.

échantillons mécaniques des unités non fonctionnelles ayant les mêmes dimensions, le même poids et le même emplacement des connecteurs. Vérifier l'ajustement dans les boîtiers de production. Construire des appareils d'assemblage. Développer un routage des câbles avant l'approvisionnement en écrans.

Rapports de mesures optiquesL'éclairage, l'uniformité, la gamme de couleurs et le rapport de contraste sont traçables à l'instrumentation des normes NIST. Inclus dans les expéditions d'échantillons. Mis à jour par lot de production sur demande.

Accès à l'ingénierie des applications¢ consultation directe avec des spécialistes de l'affichage pour l'examen de la séquence de puissance, l'atténuation des EMI, le réglage tactile et les spécifications personnalisées du verre de couverture.
