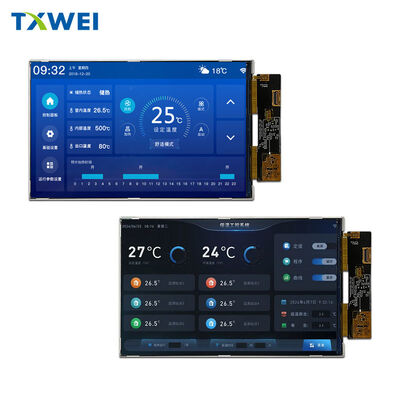

Affichage de 8 pouces 1200*1920 Équipement de sécurité Affichage MIPI Interface Module LCD Affichage Optionnel écran tactile

Nombre De Pièces:	1
Prix:	Négociable
Période De Livraison:	7-16 jours
Méthode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

barrière de protection des bords

Nom de marque

TXWEI

Certification

CE FCC ROHS

Numéro de modèle

TXW800042B0

Documents

Nombre de pixels:

1200*1920

Direction de visualisation:

Interface d'affichage:

MIPI 4e voie

Luminosité:

500 nits

Zone active:

107.64 fois 172.22

Taille du contour:

114,6*184,1*2,8 mm

Température de fonctionnement:

-10+60°C

Température de stockage:

-20 + 70 ℃

Nombre de broches:

31pin

Mettre en évidence:

Module d'affichage LCD MIPI de 8 pouces

écran d'affichage à cristaux liquides du tft 1200x1920

affichage des équipements de sécurité à écran tactile

Description du produit

✦ TXW800042B0 ✦

Module d'affichage WQXGA+ ultra-mince de 8,0 pouces

➤ Résolution 1200 × 1920 · MIPI DSI 4 voies · 550 cd/m² · Profil 2,8 mm · Affichage dans toutes les directions

◆◆◆ L'écran qui redéfinit l'excellence visuelle portable ◆◆◆

Dans un monde où chaque millimètre compte et chaque pixel est important, le TXW800042B0 s'impose comme la solution d'affichage définitive de 8,0 pouces pour les concepteurs qui refusent de faire des compromis. Conçu par Shenzhen Tianxianwei Technology, ce chef-d'œuvre offre une résolution de 1200 × RVB × 1920 — soit 2,3 millions de pixels d'une clarté époustouflante — le tout dans une épaisseur incroyablement mince de épaisseur totale de seulement 2,80 mm.

Que vous créiez la tablette de nouvelle génération, un appareil de diagnostic portable haut de gamme, une console de jeu portable immersive ou un panneau HMI industriel sophistiqué, cet écran transforme votre produit de l'ordinaire à l'extraordinaire. L'architecture de pixels à bandes verticales RVB garantit une fidélité des couleurs qui répond aux exigences de l'imagerie médicale, tandis que la luminance de 550 cd/m² surmonte les défis de la lumière ambiante qui font faillir les écrans inférieurs.

◆◆◆ Performances visuelles qui captivent ◆◆◆

▪ Résolution sans compromis

La matrice de pixels de 1200 horizontaux × 1920 verticaux représente un bond significatif par rapport aux écrans HD standard. Avec un pas de pixel de 0,0299 mm × 0,0897 mm, le TXW800042B0 atteint une densité de pixels qui rend les pixels individuels invisibles aux distances de visualisation typiques — offrant la typographie fluide, les icônes nettes et le réalisme photographique que les utilisateurs modernes exigent.

La zone active de 107,64 mm × 172,22 mm offre un rapport d'aspect optimisé pour le portrait de 10:16, parfaitement adapté à la lecture de documents, aux interfaces de défilement vertical et aux applications portables où la hauteur est plus importante que la largeur. Ce n'est pas juste un écran — c'est une toile pour vos conceptions visuelles les plus ambitieuses.

▪ Affichage à toute heure — sous tous les angles, parfaitement

Oubliez tout ce que vous savez sur les angles de vision des écrans. Le TXW800042B0 est doté de la technologie ALL O'CLOCK viewing — une réalisation sophistiquée d'ingénierie optique qui maintient un contraste, une précision des couleurs et une luminosité constants depuis toutes les directions de visualisation imaginables.

Que votre utilisateur incline l'appareil vers la gauche, la droite, le haut, le bas, ou toute combinaison diagonale, l'image reste impeccable. Pas d'inversion de couleur. Pas de décalage gamma. Pas d'effondrement du contraste. Cette uniformité à 360 degrés n'est pas seulement une spécification — c'est un avantage concurrentiel pour les produits utilisés dans des environnements dynamiques et imprévisibles.

▪ Normalement noir — profond, riche, authentique

La TFT à matrice active transmissive normalement noire offre des noirs véritables qui font ressortir les couleurs et donner vie au contenu. Contrairement aux panneaux normalement blancs qui apparaissent délavés dans les environnements sombres, cet écran préserve les détails des ombres et les rapports de contraste qui donnent vie au contenu HDR — même sans traitement HDR dédié.

◆◆◆ MIPI DSI — L'interface de l'excellence moderne ◆◆◆

▪ Signalisation différentielle haute vitesse à 4 voies

Le TXW800042B0 abandonne les interfaces parallèles héritées au profit de la MIPI DSI (Display Serial Interface) à 4 voies — la même norme de signalisation différentielle haute performance que l'on trouve dans les smartphones phares et les tablettes haut de gamme. Ce n'est pas seulement un choix d'interface ; c'est une décision stratégique qui débloque des avantages d'ingénierie tangibles :

✓ Immunité aux interférences électromagnétiques
Les paires différentielles rejettent le bruit en mode commun des émetteurs-récepteurs sans fil, des entraînements de moteurs et des alimentations à découpage — permettant un fonctionnement fiable dans des environnements électromagnétiquement hostiles.

✓ Nombre de broches réduit
Seulement 31 broches au total contre plus de 40 pour les solutions RVB parallèles ou LVDS, simplifiant le routage du PCB et la sélection des connecteurs.

✓ Longueurs de câble étendues
La signalisation robuste de MIPI prend en charge des longueurs de câble flexibles plus longues sans dégradation du signal — essentiel pour les architectures d'appareils à clapet, coulissantes ou articulées.

✓ Faible consommation d'énergie
La transmission série réduit intrinsèquement la dissipation de puissance dynamique par rapport aux bus parallèles multi-bits — prolongeant la durée de vie de la batterie dans les applications portables.

▪ Configuration des broches — propre, logique, prête à l'intégration

Le connecteur FPC à 31 broches organise les signaux avec une précision d'ingénierie :

◈ LEDA (broches 1 à 3) : Alimentation de l'anode du rétroéclairage — connexions triple redondantes pour assurer une distribution uniforme du courant sur le réseau de 27 LED.

◈ LEDK (broches 5 à 8) : Retour de la cathode du rétroéclairage — quatre broches minimisent les pertes résistives et la concentration thermique.

◈ Voies de données MIPI : D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N — quatre paires de données entièrement différentielles transportant des informations de couleur 24 bits à des vitesses allant jusqu'à 1 Gbit/s par voie.

◈ Horloge MIPI : CLKP/CLKN — horloge différentielle dédiée pour un échantillonnage précis des données dans toutes les conditions de fonctionnement.

◈ RESET (broche 27) : Réinitialisation matérielle active basse avec filtrage intelligent du bruit — les impulsions plus courtes que la spécification sont automatiquement rejetées pour éviter les déclenchements intempestifs.

◈ Rails d'alimentation : VDD 3,3 V (CC/CC), VDD 1,8 V (E/S), IOVCC 1,65 à 3,3 V — compatibilité de tension flexible avec les SoC et processeurs d'application modernes.

◆◆◆ Architecture d'alimentation — intelligente, efficace, protégée ◆◆◆

▪ Alimentation de précision multi-rails

Le TXW800042B0 intègre une gestion sophistiquée de l'alimentation qui protège votre investissement et simplifie la conception du système :

◈ IOVCC (1,65 V à 3,3 V) :
La compatibilité de tension d'E/S à large plage permet une connexion directe aux familles logiques 1,8 V, 2,5 V ou 3,3 V sans traducteurs de niveau — réduisant le coût de la nomenclature et la complexité du PCB.

◈ VDD (2,8 V à 3,3 V) :
Alimentation du convertisseur CC/CC principal avec des exigences de régulation strictes. La pompe de charge interne génère toutes les tensions spécifiques au TFT à partir de cette seule entrée.

◈ VGH (tension de grille positive) : ~18V
Générée en interne via une pompe de charge externe — allume complètement les transistors de pixels TFT pour un transfert de charge complet des cristaux liquides.

◈ VGL (tension de polarisation de grille négative) : ~-8V
Générée en interne — maintient les transistors de pixels dans un état d'arrêt profond, empêchant la fuite sous le seuil qui provoque le scintillement et la rétention d'image.

◈ VSP/VSN (rails analogiques) :
Alimentation positive et négative pour l'échelle de référence gamma — calibrée en usine via OTP pour une cohérence d'un panneau à l'autre.

▪ Séquençage d'alimentation critique — protection intégrée

La circuit intégré pilote HX8279D implémente un séquençage intelligent de la mise sous tension qui empêche le verrouillage et assure une initialisation fiable :

Étape 1 : VDD atteint le niveau opérationnel
Étape 2 : RESETB est activé bas pendant la durée minimale, déclenchant la réinitialisation de la machine d'état interne
Étape 3 : La tension négative VGL est générée en premier (via une protection par diode Schottky externe) — essentielle pour éviter l'activation parasite du SCR
Étape 4 : La tension positive VGH monte après la stabilisation de VGL
Étape 5 : L'interface MIPI entre en mode haute vitesse, recevant les codes de configuration initiaux
Étape 6 : Les registres GOA MUX et de temporisation doivent être écrits dans les 50 ms après la libération de la réinitialisation — assurant une initialisation correcte du pilote de grille
Étape 7 : La sortie d'affichage est activée, présentant la première image avec le gamma par défaut d'usine

Cette approche séquencée élimine les circuits de gestion d'alimentation externes complexes requis par les écrans concurrents, réduisant votre risque de conception et accélérant le temps de mise sur le marché.

◆◆◆ Éclat du rétroéclairage — conçu pour l'endurance ◆◆◆

▪ Réseau d'éclairage périphérique à 27 LED

Le système de rétroéclairage intégré utilise 27 LED blanches à haute efficacité dans une configuration d'éclairage périphérique soigneusement optimisée. Ce n'est pas seulement un éclairage — c'est une ingénierie optique conçue pour des performances réelles :

◈ Luminance typique de 550 cd/m² :
Dépasse les 400 à 450 cd/m² typiques des écrans de qualité grand public, garantissant la lisibilité sous l'éclairage de bureau, dans les habitacles de véhicules et dans des conditions extérieures modérées.

◈ Uniformité ≥75 % (minimum) :
Une conception optique rigoureuse évite les "points chauds" et les "coins sombres" qui affligent les alternatives peu coûteuses. Votre contenu apparaît uniformément lumineux d'un bord à l'autre.

◈ Plage de tension directe de 8,4 V à 9,6 V :
Compatible avec les convertisseurs élévateurs peu coûteux avec une précision de régulation modérée — pas besoin de références de précision.

◈ Courant typique de 225 mA :
Équilibré pour une efficacité optimale par rapport à la gestion thermique. Le réseau de LED fonctionne confortablement dans les marges de conception thermique pour une fiabilité prolongée.

▪ Durée de vie des LED de 30 000 heures — conçu pour durer

Classé pour 30 000 heures à 50 % de luminosité (à 32 mA par LED), ce rétroéclairage dépasse les cycles de vie typiques des produits de manière significative. À titre de comparaison :

✓ 8 heures d'utilisation quotidienne = plus de 10 ans de service
✓ 16 heures d'utilisation quotidienne = plus de 5 ans de fonctionnement continu
✓ Utilisation industrielle 24h/24 et 7j/7 = 3,4 ans avant considération de maintenance

La spécification note explicitement que le courant de fonctionnement a un impact direct sur la longévité — une honnêteté de conception qui permet des décisions éclairées en matière d'ingénierie thermique et électrique. Mettez en œuvre une régulation de courant et une gestion thermique appropriées, et votre écran dépassera la durée de vie du produit qu'il dessert.

◆◆◆ Maîtrise mécanique — mince, précis, intégrable ◆◆◆

▪ Épaisseur totale de 2,80 mm — redéfinir les possibilités

Avec une épaisseur totale de seulement 2,80 mm, le TXW800042B0 permet des conceptions de produits auparavant impossibles avec des modules d'affichage conventionnels :

✓ Tablettes ultra-minces qui rivalisent avec les carnets en papier en termes de portabilité
✓ Appareils de diagnostic portables qui ne font aucun compromis sur la taille de l'écran
✓ Panneaux de commande intégrés qui s'intègrent dans les profondeurs de boîtier mural standard
✓ Instrumentation portable où chaque gramme et chaque millimètre affectent l'utilisabilité sur le terrain

▪ Dimensions précises pour une intégration transparente

L'empreinte du module de 114,60 mm × 184,10 mm offre une zone de lunette généreuse pour le collage adhésif, l'étanchéité par joint ou la stratification du panneau tactile tout en conservant des dimensions globales compactes. Des tolérances critiques de ±0,20 mm permettent un montage direct sans fixations complexes ni mécanismes de réglage.

La sortie FPC du bord inférieur avec un pas compatible ZIF standard simplifie le routage des câbles dans les boîtiers à profil mince. Le dessin mécanique inclus fournit des données dimensionnelles complètes pour la conception du boîtier, notamment :

◈ Positionnement de la zone active par rapport aux bords du module
◈ Recommandations de rayon de courbure du FPC pour une durée de vie flexible fiable
◈ Emplacements des plots du circuit du pilote LED pour le contrôle externe du rétroéclairage
◈ Lignes directrices d'intégration du panneau tactile (dépassement de 0,3 à 0,5 mm par côté recommandé)

◆◆◆ Fiabilité validée — testé au-delà des attentes ◆◆◆

▪ Qualification environnementale rigoureuse en six points

Le TXW800042B0 subit des tests de stress complets qui valident les performances dans des scénarios de déploiement réels :

◈ Stockage à haute température (+70 °C / 96 heures) :
Valide la stabilité des matériaux et l'intégrité du joint sous contrainte thermique extrême dans des conditions hors fonctionnement. La vérification fonctionnelle post-test confirme l'absence de segments manquants, de pixels court-circuités ou de dégradation de l'affichage.

◈ Stockage à basse température (-20 °C / 96 heures) :
Assure la capacité de démarrage à froid et la flexibilité des matériaux à des températures où les écrans standard souffrent d'une augmentation de la viscosité des cristaux liquides et d'un effondrement du temps de réponse.

◈ Fonctionnement à haute température (+60 °C / 96 heures) :
Le test le plus exigeant — fonctionnement électrique complet à la température nominale maximale. L'écran doit maintenir tous les paramètres fonctionnels sans emballement thermique, décalage de couleur ou dégradation prématurée des LED. La fuite de cristaux liquides sous contrainte thermique opérationnelle constitue un échec automatique.

◈ Fonctionnement à basse température (-10 °C / 96 heures) :
Vérifie les performances en temps réel dans des environnements froids. Les bulles à basse température — causées par la contraction thermique différentielle — sont strictement interdites. Le desserrage du joint d'extrémité et les effets d'arc-en-ciel du cadre sont également interdits.

◈ Stockage à haute température/humidité (50 °C et 90 % HR / 96 heures) :
Accélère les mécanismes d'infiltration d'humidité et de corrosion. Le module doit maintenir l'intégrité du joint et l'isolation électrique dans des environnements tropicaux ou d'entrepôt non contrôlés.

◈ Cycles de choc thermique (10 cycles : -10 °C à +60 °C) :
Soumet le module à des transitions rapides de 30 minutes entre les extrêmes thermiques. Cela expose les désaccords de coefficient de dilatation thermique entre le verre, le métal, le polymère et les matériaux adhésifs. Les effets d'arc-en-ciel du cadre et les défaillances du joint sont des critères de rejet automatiques.

◆◆◆ Applications — où l'excellence rencontre l'opportunité ◆◆◆

▪ Tablettes et liseuses haut de gamme

La résolution de 1200 × 1920 optimisée pour le portrait, la luminosité de 550 cd/m² et le profil mince de 2,8 mm créent la base idéale pour les tablettes de nouvelle génération. L'affichage dans toutes les directions garantit une lecture et une navigation confortables dans n'importe quelle orientation — portrait pour les documents, paysage pour la vidéo, ou n'importe quel angle intermédiaire.

▪ Instrumentation médicale et de diagnostic

La profondeur de couleur de 16,7 millions, l'étalonnage gamma stable chargé à partir de l'OTP à chaque cycle d'alimentation et le rétroéclairage LED de 30 000 heures répondent aux exigences des moniteurs de patients, des systèmes d'échographie portables et des outils de diagnostic portables. L'interface MIPI s'intègre de manière transparente avec les SoC de qualité médicale de Qualcomm, MediaTek

▪ Panneaux HMI industriels et systèmes de contrôle portables

Le fonctionnement à large température (-10 °C à +60 °C), la robustesse de l'immunité aux interférences électromagnétiques via la signalisation différentielle MIPI et les dimensions compactes répondent aux réalités des ateliers d'usine, des véhicules de service sur le terrain et des équipements extérieurs. L'écran maintient la lisibilité à travers un verre de protection dans des conditions de forte lumière ambiante.

▪ Consoles de jeu et de divertissement portables

La haute densité de pixels, le temps de réponse rapide et la reproduction des couleurs vives créent des expériences de jeu immersives. Le profil mince permet des conceptions ergonomiques qui ne fatiguent pas les mains pendant les longues sessions de jeu. L'affichage dans toutes les directions prend en charge les scénarios multijoueurs où les appareils sont partagés et visualisés sous différents angles.

▪ Écrans d'intérieur automobiles

L'orientation portrait convient aux écrans d'information de console centrale, aux systèmes de divertissement arrière et aux remplacements de rétroviseurs numériques. La qualification à large température aborde les extrêmes thermiques de l'habitacle, du stationnement dans le désert aux démarrages à froid arctiques. La compatibilité MIPI simplifie l'intégration avec les processeurs d'infodivertissement automobiles modernes.

◆◆◆ Personnalisation et support technique ◆◆◆

✦ Votre vision, notre ingénierie ✦

Shenzhen Tianxianwei Technology propose des services de personnalisation complets pour transformer le TXW800042B0 en votre solution d'affichage parfaite :

✦ Amélioration de la luminosité
Modifications du courant et de la quantité de LED pour des variantes lisibles au soleil de plus de 800 cd/m².

✦ Intégration tactile
Stratification de panneau tactile capacitif projeté (PCAP) avec revêtements antireflets et anti-traces de doigts.

✦ Options de verre de couverture
Verre Gorilla renforcé chimiquement, polycarbonate résistant au vandalisme ou substrats de qualité optique découpés sur mesure.

✦ Ponts d'interface
Cartes convertisseurs MIPI vers LVDS ou MIPI vers RVB pour la compatibilité avec les systèmes hérités.

✦ Routage FPC personnalisé
Positions de sortie de queue alternatives, longueurs et types de connecteurs pour des contraintes mécaniques uniques.

✦ Collage optique
La stratification LOCA ou OCA élimine les réflexions internes, améliorant le contraste et la lisibilité en extérieur de 20 à 40 %.
