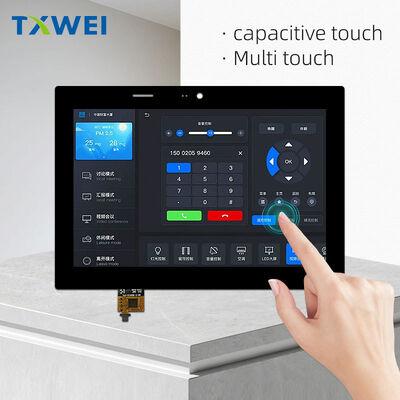

Écran tactile capacitif LCD de 8 pouces interface MIPI 1200 * 1920 affichage de sécurité module d'affichage de commande lumineuse

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

Écran tactile capacitif LCD de 8 pouces interface MIPI 1200 * 1920 affichage de sécurité module d'affichage de commande lumineuse

Nombre De Pièces:	1
Prix:	Négociable
Période De Livraison:	7-16 jours
Méthode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

barrière de protection des bords

Nom de marque

TXWEI

Certification

CE FCC ROHS

Numéro de modèle

TXW800042B0-YLT

Documents

Nombre de pixels:

1200*1920

Direction de visualisation:

Interface d'affichage:

MIPI 4e voie

Luminosité:

500 nits

Zone active:

107.64 fois 172.22

Taille du contour:

137,61*197,06*4,5 mm

Température de fonctionnement:

-10+60°C

Température de stockage:

-20 + 70 ℃

Nombre de broches:

31pin

Technologie tactile:

G + g

Interface tactile:

Touchez IC:

GT1151QM

Mettre en évidence:

Écran LCD tactile capacitif de 8 pouces

Module d'affichage de sécurité de l'interface MIPI

Affichage LCD TFT de commande de la lumière de l'installation

Description du produit

Le nombre d'heures de travail est calculé en fonction du nombre d'heures de travail.

8.0" WQXGA+ TFT LCD avec CTP intégré

1200 × 1920 · MIPI à 4 voies · 500 cd/m2 · 2,80 mm LCM · G+G Capacitive Touch · Vue dans toutes les directionsPhilosophie du produit

Le TXW800042B0-YLT représente une réflexion fondamentale sur ce qu'un module d'affichage peut être.et de l'éclairage conçus comme une seule entité cohérente.

Ce module aborde une tension de conception spécifique dans l'électronique portable moderne: le conflit entre l'augmentation de la densité des pixels et la diminution de l'épaisseur physique.85 mm au total avec intégration tactile, il atteint un facteur de forme qui aurait été impraticable il y a cinq ans, tout en fournissant 2,3 millions de pixels individuellement adressables sur une diagonale de 8,0 pouces orientée portrait.

L'architecture de l'affichage

Matrice de pixels

La matrice active emploie 1200 colonnes et 1920 rangées de transistors à film mince, chacun contrôlant une triade de sous-pixels en bande verticale RGB.0897mm vertical pitch yields a pixel density sufficient for typographic refinement at typical handheld viewing distances — approximately 40 to 60 centimeters — without the computational and power penalties of 4K-class resolutions.

La zone active de 107,64 mm × 172,22 mm occupe un rapport d'aspect de 10:16.une décision qui reflète le déploiement prévu du module dans les applications axées sur les documents, des interfaces de défilement et des instruments en mode portrait où la hauteur transmet une hiérarchie d'informations.

Mode optique

Normalement, l'opération de transmission noire offre deux avantages distincts.surface absorbante de la lumière   fonctionnellement un filtre de densité neutre    qui réduit la consommation d'énergie perçue en veille et améliore le contraste sous l'éclairage ambiantDeuxièmement, la rotation optique dépendante de la tension de la couche de cristal liquide produit une réponse gamma qui s'aligne plus étroitement avec la perception de la luminance humaine que les alternatives normalement blanches.en particulier dans la région critique de l'ombre inférieure à 20% du lecteur numérique.

Caractéristiques de la vue

Toutes les technologies de visualisation O'Clock éliminent l'asymétrie directionnelle qui limite les conceptions TFT conventionnelles.et le deuxième polariseur   est conçu de telle sorte que le cône de contraste acceptable s'étend uniformément sur 360 degrés d'azimutCeci est réalisé grâce à une distribution d'angle de prétillage contrôlée et à un alignement de cristaux liquides à double ou à plusieurs domaines, plutôt qu'à un simple empilage de film de compensation.

La conséquence pratique: un dispositif monté dans un environnement de visionnage partagéou un ordinateur portable de jeux     présente une couleur et un contraste identiques quelle que soit la position de l'observateurAucune inversion de couleur, aucun décalage gamma, aucun effondrement de luminance à des angles obliques.

Intégration tactile

Conception structurelle

Le panneau tactile capacitif utilise une architecture G + G (Glass + Glass): une lentille de couverture en verre Panda de 1,1 mm, une couche de liaison optique SCA de 0,20 mm, une couche de couverture en verre Panda de 0,8 mm, une couche de liaison optique SCA de 0,20 mm, une couche de couverture en verre Panda de 1,1 mm, une couche de liaison optique SCA de 0,20 mm, une couche de liaison optique SCA de 0,01 mm, une couche de liaison optique SCA de 0,01 mm et une couche de liaison optique SCA de 0,01 mm.Verre à capteur de 55 mm avec électrodes ITO ou mailles métalliques à motifsL'épaisseur totale de la pile tactile est de 1,85 mm ± 0,15 mm, hors matériaux auxiliaires.

Cette construction donne la priorité à la durabilité et à la clarté optique par rapport à la minceur absolue.pression du styletLes couches SCA (Solid Clear Adhesive) éliminent les écarts d'air qui provoquent les réflexions de Fresnel et l'erreur de parallaxe dans les alternatives de joints de joints.

Caractéristiques du capteur

Le contrôleur GT1151QM prend en charge le suivi simultané en cinq points avec les modes de fonctionnement à la main et à la main mouillée.le personnel médical utilise des dispositifs avec des gants en latex ou en nitrile; les opérateurs industriels travaillent avec des mains humides ou contaminées; les utilisateurs extérieurs sont exposés à la pluie et à la condensation.

Le contrôleur communique via I2C à des niveaux logiques de 1,8 V, avec une alimentation analogique distincte de 2,8 V. Les rapports basés sur l'interruption (CTP_INT pin) éliminent les frais généraux de polling sur le processeur hôte,réduire la consommation d'énergie du système et améliorer la latence tactile. Une ligne de réinitialisation dédiée (CTP_RST) permet la récupération du contrôleur sans redémarrage complet du système.

Intégration optique

Le panneau tactile comprend une région de filtre IR noir semi-transparent avec des caractéristiques spectrales spécifiques: transmission de 5 à 15% à 550 nm de longueur d'onde visible, transmission de > 80% à 850 nm d'infrarouge. This enables proximity sensing or ambient light detection behind the cover glass without compromising display aesthetics — the sensor area appears as uniform black to the user while remaining transparent to IR emitters and detectors.

Conception de l'interface

Mise en œuvre de la DSI MIPI

L'interface MIPI DSI à 4 voies représente un écart délibéré par rapport aux normes RGB et LVDS parallèles héritées.Chaque voie de données fonctionne comme une paire entièrement différentielle   D0P/D0N à travers D3P/D3N    avec une paire d'horloge dédiée CLKP/CLKNCette architecture assure un rejet de bruit de mode commun inhérent, permettant un fonctionnement fiable dans des environnements électromagnétiquement hostiles: près des émetteurs-récepteurs cellulaires, des sources d'alimentation de commutation,et moteurs.

Le protocole en série réduit le nombre de broches à 31 total, y compris la puissance, la terre et le rétroéclairage, comparativement à 40+ pour les alternatives parallèles.un routage PCB plus simplePour les appareils portables où chaque milligramme et chaque millimètre cube entraîne un coût de conception, ces économies ne sont pas triviales.

Organisation des épingles

Le FPC à 31 broches regroupe des signaux fonctionnellement liés avec des retours au sol alternatifs:

Les épingles 1·3: LEDA (anode de rétroéclairage, triple redondante)
Les épingles 5·8: LEDK (cathode de rétroéclairage, retour quadruple)
Les épingles 11 à 12: D2P/D2N (bande de données MIPI 2)
Les épingles 14 à 15: D1P/D1N (bande de données MIPI 1)
Les épingles 17 à 18: CLKP/CLKN (horloge MIPI)
Les épingles 20 ̇21: D0P/D0N (bande de données MIPI 0)
Les épingles 2324: D3P/D3N (bande de données MIPI 3)

Les broches de mise à la terre situées aux positions 9, 10, 13, 16, 19, 22, 25, 28 assurent les chemins de retour et le blindage entre les paires de différentiels à grande vitesse.26) positions de réserve pour l'expansion future de l'interface ou l'accès à l'essai.

L'architecture de l'énergie

Rails de tension

Le module nécessite trois domaines d'approvisionnement distincts:

Pour les appareils de commande électronique, le réglage de la tension doit être effectué à l'aide d'un système de freinage.L'alimentation logique I/O avec une large compatibilité. Le minimum de 1,65 V permet une interface directe avec les SoC modernes basse tension; le maximum de 3,3 V s'adapte aux familles logiques 3.3 V héritées sans traduction de niveau.

VDD (2,8 V ∼ 3,3 V):La pompe de charge interne génère toutes les tensions spécifiques à la TFT à partir de ce rail unique VGH (~ 18V, porte ON), VGL (~ 8V, porte OFF), VSP/VSN (référence analogique),et VCOM (électrode commune).

Le système de freinage doit être équipé d'un système de freinage de freinage de freinage.alimentation analogique dédiée au contrôleur tactile, isolée de la puissance de l'affichage pour empêcher le couplage du bruit de passer en canaux de détection capacitifs.

Exigences en matière de séquence

Le circuit intégré du pilote HX8279D applique une séquence de mise sous tension stricte pour éviter le verrouillage et assurer une initialisation fiable:

Le VDD atteint le seuil opérationnel
RESETB affirme faible pour une durée minimale spécifiée
VGL génère avant VGH (la protection par diode Schottky entre VGL et GND empêche l'activation du SCR parasitaire lorsque VDD et VSP s'allument simultanément)
Rampes de VGH après stabilisation de VGL
L'interface MIPI entre en mode haute vitesse, recevant des codes d'initialisation
GOA MUX et les registres de synchronisation écrits dans les 50 ms suivant la relance de la réinitialisation
Sortie d'affichage activée, présentant le premier cadre avec gamma par défaut d'usine

La séquence d'arrêt inverse cet ordre, avec l'affirmation STBYB déclenchant l'arrêt contrôlé.réduire la complexité de la gestion de l'énergie externe.

Système d'éclairage

Array de LED

Vingt-sept LED blanches dans la configuration d'éclairage de bord fournissent un rétroéclairage uniforme sur la zone active de 107,64 mm × 172,22 mm. Le réseau fonctionne à 8,4 V.Voltage avant de 6 V avec courant typique de 225 mA, produisant une luminance de 500 cd/m2 à travers l'affichage et la pile tactile.

L'approche de l'éclairage de bord   LED positionnées le long d'un ou de plusieurs bords du panneau, avec la lumière guidée par une cavité réfléchissante et extraite à travers un film diffuseur     atteint le 2.80 mm d'épaisseur LCM que le rétroéclairage direct ne peut pasLe compromis est la luminance absolue: 500 cd/m2 suffisent pour une utilisation intérieure et extérieure modérée, mais nécessitent une amélioration de la lisibilité directe au soleil.

Caractéristiques de la durée de vie

La durée de vie de la LED est spécifiée à 30 000 heures à 50% de la luminosité initiale, mesurée à 32 mA par LED.Cette métrique reflète la dégradation du monde réel plutôt qu'un échec catastrophique    la rétroéclairage s'assombrit progressivement, fournissant une indication visible de fin de vie plutôt que d'une obscurité soudaine.

La spécification prévient explicitement que le courant de fonctionnement supérieur à 37mA par LED accélère la dégradation.mettre en œuvre la réglementation en vigueur, une dissipation de chaleur adéquate, et peut-être le plus important, des commandes de luminosité réglables par l'utilisateur qui sont par défaut à des niveaux modérés plutôt qu'à une puissance maximale.

Qualification environnementale

Six tests de qualification valident la résilience environnementale:

Conservation à haute température (+70°C, 96 heures):Valide la stabilité du matériau et l'intégrité de l'étanchéité sous contrainte thermique sans fonctionnement électrique.ou dégradation de l'écran.

Conservation à basse température (-20°C, 96 heures):Assure la capacité de démarrage à froid et la flexibilité du matériau.Ce module maintient la préparation opérationnelle..

Fonctionnement à haute température (+60°C, 96 heures):L'affichage doit maintenir tous les paramètres fonctionnels sans fuite thermique, décalage de couleur ou dégradation prématurée de la LED.Une fuite de cristaux liquides sous contrainte thermique de fonctionnement constitue une défaillance automatique.

Fonctionnement à basse température (-10°C, 96 heures):Vérifie les performances en temps réel dans des environnements froids. Les bulles à basse température   causées par la contraction thermique différentielle entre les substrats de verre et le remplissage en cristaux liquides    sont strictement interdites.Le relâchement de l'emboutissage final et les effets arc-en-ciel du cadre sont également interdits..

Conservation à haute température/humidité (50°C, 90%RH, 96 heures):Le module doit maintenir l'intégrité de l'étanchéité et l'isolation électrique dans des environnements tropicaux ou d'entrepôt non contrôlés.

Cycles de choc thermique (10 cycles, -10°C à +60°C, séjours de 30 minutes):Expose les incohérences de coefficient de dilatation thermique entre le verre, le métal, le polymère et les matériaux adhésifs.

Intégration mécanique

Dimensions du module

Le LCM mesure 114,60 mm × 184,10 mm × 2,80 mm. Avec l'intégration du toucher, l'épaisseur totale augmente à 4,85 mm ± 0,2 mm. Le panneau tactile surplombe la surface active de l'écran d'environ 0.4 mm par côté 108.44 mm × 173,02 mm de surface visible par rapport à 107,64 mm × 172,22 mm de surface active de l'affichage

Caractéristiques du verre de couverture

L'objectif de couverture en verre Panda de 1,1 mm comprend:

revêtement AF (Anti-Fingerprint): traitement de surface oléophobe réduisant la visibilité des taches et la fréquence de nettoyage
Bordure imprimée en noir: dissimulant les lignes adhésives, les traces de capteurs et les discontinuités des bords de la vue de l'utilisateur
Région IR semi-transparente: telle que décrite dans la section Intégration tactile
Film protecteur: appliqué pendant la fabrication, retiré par l'intégrateur avant l'assemblage final

Conception de la FPC

L'affichage FPC sort du bord inférieur avec une inclinaison de 0,50 mm, 31 positions, compatible avec le connecteur FH26-31S-0,3SHW ((10) ou équivalent.La touche FPC sort séparément avec 8 positions pour l'interface I2CLes deux FPC incluent une pellicule de blindage électromagnétique sur les deux surfaces pour empêcher les signaux MIPI à grande vitesse de se couper en canaux de détection tactile capacitifs.

Une plaque de renforcement en acier (0,2 mm d'épaisseur) fournit un support mécanique et une mise à la terre électrique à la région du connecteur.Le CTP FPC comprend un onglet de tirage pour le retrait du film protecteur, un petit détail qui empêche les résidus d'adhésif et la contamination pendant l'assemblage.

Applications

Instruments médicaux

La profondeur de couleur de 16,7 M, l'étalonnage gamma stable de l'OTP et le toucher compatible avec le gant répondent aux exigences des moniteurs de patients, des ultrasons portables et des outils de diagnostic portatifs.L' orientation du portrait convient à l' affichage des tendances des signes vitaux et à l' examen longitudinal des données du patient.

Interface industrielle homme-machine

Le fonctionnement à haute température (-10°C à +60°C), une immunité EMI robuste via la signalisation différentielle MIPI et la dureté de surface 7H répondent aux réalités de l'usine.L'affichage maintient la lisibilité à travers le verre de couverture de protection dans des conditions d'éclairage ambiant élevé.

Jeux et divertissements portables

La haute densité de pixels et le temps de réponse rapide créent des expériences immersives.La visualisation en toutes directions prend en charge les scénarios multijoueurs avec des appareils partagés.

Intérieur automobile

L'orientation portrait convient aux écrans d'information de la console centrale et au divertissement des sièges arrière.La compatibilité MIPI simplifie l'intégration avec les processeurs d'infotainment automobiles modernes.
