Écran tactile à haute définition TFT de 8 pouces haute luminosité 1920*1200 LVDS large température écran tactile de télécommande de drone

Produits

AFFICHAGE À CRISTAUX LIQUIDES DE 3 POUCES

module d'affichage à cristaux liquides de 7 pouces

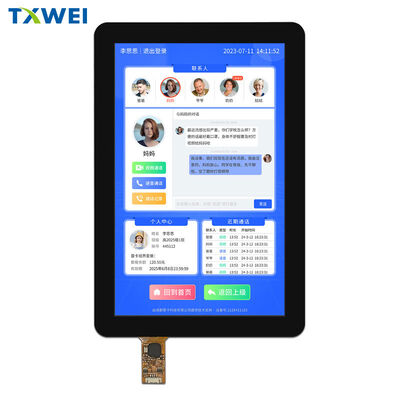

Écran tactile à haute définition TFT de 8 pouces haute luminosité 1920*1200 LVDS large température écran tactile de télécommande de drone

Nombre De Pièces:	1
Prix:	Négociable
Période De Livraison:	7-16 jours
Méthode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	10000 pièces

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine

barrière de protection des bords

Nom de marque

TXWEI

Certification

CE FCC ROHS

Numéro de modèle

TXW800035B1-TY

Documents

Nombre de pixels:

1920*1200

Direction de visualisation:

Interface d'affichage:

Luminosité:

1000 lentes

Zone active:

172,224(H) * 107,64(V)

Taille du contour:

197,5*132,30*6,85 mm

Température de fonctionnement:

-30+85°C

Température de stockage:

-30+85°C

Nombre de broches:

45 broches

Technologie tactile:

ILI2132

Interface tactile:

Mettre en évidence:

Affichage LCD TFT de 8 pouces

écran de télécommande de drone à haute luminosité

Écran tactile à large température LVDS

Description du produit

TXW800035B1-TY — Module d'affichage industriel WUXGA de 8 pouces avec écran tactile capacitif G+G

1. Vue d'ensemble du produit

Le TXW800035B1-TY représente un module d'affichage TFT LCD haute performance de 8 pouces conçu par Shenzhen Tianxianwei Technology Co., Ltd. pour les applications d'affichage mobile et embarqué de nouvelle génération. Construit autour d'une matrice de pixels 1920 × 1200 (WUXGA), ce module offre une clarté visuelle exceptionnelle avec 16,7 millions de couleurs, ce qui le rend idéal pour les interfaces riches en données, la lecture de médias haute définition et les systèmes de contrôle tactile de précision. L'architecture combine un panneau TFT, une puce de contrôle, un circuit imprimé flexible (FPC), une unité de rétroéclairage LED (BL) et un panneau tactile capacitif (CTP) dans un ensemble unifié et compact optimisé pour une intégration transparente.

2. Architecture d'affichage et performances optiques

Au cœur du TXW800035B1-TY se trouve une structure LCD de type All O'Clock avec un mode d'affichage transmissif, normalement noir. Cette configuration garantit des niveaux de noir profonds, des rapports de contraste élevés et un fonctionnement économe en énergie, particulièrement précieux pour les appareils portables alimentés par batterie.

Résolution : 1920 (H) × 1200 (V) pixels — classe WUXGA, offrant une densité de pixels de 283 PPI pour un rendu de texte net et une reproduction d'image fluide
Profondeur de couleur : 16,7 millions de couleurs, sélectionnables par logiciel, permettant une gradation des couleurs nuancée et une fidélité photographique
Direction de visualisation : 80°/80°/80°/80° (typique) — performance grand angle symétrique assurant une qualité d'image constante quelle que soit l'orientation
Mode d'affichage : Transmissif, Normalement Noir — optimisé pour les environnements intérieurs et à lumière ambiante contrôlée

3. Système de rétroéclairage et ingénierie de la luminance

Le module utilise une architecture de rétroéclairage à éclairage périphérique alimentée par 36 puces LED blanches disposées pour une distribution uniforme de la luminance sur toute la zone active. Cette conception atteint des niveaux de luminosité remarquables tout en maintenant une gestion thermique gérable.

Luminosité typique : 1000 cd/m² — suffisant pour une lisibilité en forte lumière ambiante
Luminosité maximale : 1200 cd/m² — sortie de pointe pour les scénarios de visibilité exigeants
Uniformité de la luminosité : ≥70% (minimum) — garantit l'absence de gradients de luminance perceptibles sur la surface d'affichage
Tension directe des LED (VF) : 16,8 V ~ 19,2 V
Courant direct des LED (IF) : 330 mA (typique), 390 mA (maximum)

Considérations sur la durée de vie des LED :
Le rétroéclairage est conçu pour une durée de vie opérationnelle de 20 000 heures, définie comme le point auquel la luminance se dégrade à 50 % de la sortie d'origine à 55 mA par canal LED. Le fonctionnement au-delà des seuils de courant recommandés accélérera la dépréciation du lumen. Les concepteurs de systèmes doivent mettre en œuvre des pilotes à courant régulé et des stratégies de dissipation thermique pour maximiser la longévité du rétroéclairage.

4. Technologie tactile : Architecture capacitive G+G

Le panneau tactile intégré utilise une construction G+G (Verre + Verre), une architecture tactile capacitive haut de gamme qui intercale la couche de capteur entre deux substrats en verre. Cette approche offre une durabilité, une clarté optique et une précision tactile supérieures par rapport aux alternatives à base de film.

Puce de contrôle tactile : ILI2132 — un contrôleur multi-touch éprouvé prenant en charge la reconnaissance des gestes et les algorithmes de réponse rapide
Tension de fonctionnement : 5 V (compatible avec le rail d'alimentation USB)
Transmission lumineuse : ≥85% — une atténuation optique minimale préserve la luminosité de l'affichage et la précision des couleurs
Dureté de surface : ≥6H — résistant aux rayures et à l'abrasion dans les déploiements industriels et d'accès public
Température de fonctionnement tactile : −30°C à +85°C
Température de stockage tactile : −30°C à +85°C
Humidité environnementale : 20 % ~ 90 % HR

La pile G+G est encore améliorée avec un revêtement AF (Anti-Empreintes Digitales) sur la lentille de couverture et une gravure de surface AG (Anti-Reflets), réduisant les reflets spéculaires et maintenant une esthétique propre sous une manipulation continue.

5. Caractéristiques électriques et conception de l'interface

Le TXW800035B1-TY prend en charge une connectivité à double interface, séparant les données vidéo à haute vitesse de la signalisation tactile pour une intégration système optimisée.

Interface d'affichage TFT — LVDS (Low-Voltage Differential Signaling) :
L'interface LVDS à 45 broches fonctionne à VDDIN = 3,3 V (typique) et transporte des paires de données différentielles pour une transmission vidéo robuste et résistante aux interférences électromagnétiques. Les groupes de signaux clés comprennent :

Canaux de données LVDS pairs (ELV0P/ELV0N à ELV3P/ELV3N) : 4 paires de données différentielles
Horloge LVDS paire (ELVCLKP/ELVCLKN) : Synchronisation d'horloge différentielle
Canaux de données LVDS impairs (OLV0P/OLV0N à OLV3P/OLV3N) : 4 paires de données différentielles
Horloge LVDS impaire (OLVCLKP/OLVCLKN) : Synchronisation d'horloge différentielle
Rails d'alimentation : Plusieurs broches VDDIN (41-45) pour une distribution stable de 3,3 V ; broches VDD_OTP et EEPEN dédiées pour la configuration en usine

Interface tactile capacitive — Protocole USB HID :
Le panneau tactile communique via une interface USB standard à 4 broches :

VCC : Alimentation 5 V
DP / DN : Lignes de données USB différentielles
GND : Masse commune

Cette architecture tactile basée sur USB élimine le besoin d'un routage I²C GPIO dédié sur le processeur hôte, simplifiant la conception du circuit imprimé et permettant une compatibilité plug-and-play avec les systèmes d'exploitation courants.

6. Séquençage de l'alimentation et états du système

Le module implémente un schéma sophistiqué de gestion de l'alimentation multi-domaines avec des états opérationnels distincts :

Mode haute vitesse : Transmission complète des données vidéo à un débit LVDS maximal
État d'arrêt de l'affichage : Pipeline vidéo suspendu ; rétention minimale de puissance
Mode veille (CMD 0x10) : Mise hors tension profonde avec rétention des registres
État LP11 : Veille MIPI basse consommation (prise en charge pour les variantes de contrôleur compatibles)

Les exigences critiques de séquençage comprennent :

Stabilisation VSP/VSN : temps de montée ≤1 ms
Rails de commande VGH/VGL : Activation synchronisée pour éviter la dérive des seuils TFT
Alignement source/GIP : Assure une charge de pixels cohérente sur les images, quelles que soient les températures extrêmes

Les concepteurs de systèmes doivent respecter les formes d'onde de séquençage d'alimentation fournies par le fabricant pour éviter les verrouillages, les artefacts d'affichage ou la dégradation électrochimique à long terme.

7. Spécifications mécaniques et directives d'intégration

Le TXW800035B1-TY est conditionné dans un ensemble mécanique usiné avec précision et des tolérances serrées, adapté aux boîtiers industriels à montage encastré.

Zone active de l'écran LCD (AA) : 107,64 mm × 172,22 mm
Zone de visualisation de la lentille (VA) : 108,24 mm × 172,82 mm
Dimension extérieure de la lentille (OD) : 132,3 mm × 197,5 mm (±0,05 mm)
Dimension extérieure du LCM : 119,8 mm × 181,7 mm (±0,2 mm)
Épaisseur totale du module : 6,85 mm (±0,3 mm) — y compris la pile tactile G+G, la cellule LCD, le rétroéclairage et les renforts structurels
Épaisseur de la lentille de couverture : 0,7 mm
Épaisseur du verre capteur : 0,55 mm
Tolérances non spécifiées : ±0,20 mm

Recommandation d'intégration :
La fenêtre du panneau tactile doit être conçue avec un dépassement unilatéral de 0,3 à 0,5 mm par rapport à la zone active du LCM pour tenir compte des tolérances d'assemblage et éviter l'ombrage des bords optiques.

8. Résilience environnementale et fiabilité

Le TXW800035B1-TY est qualifié pour un déploiement en environnement extrême grâce à une matrice de tests de fiabilité complète :

Température de fonctionnement : −30°C à +85°C (LCM et TP)
Température de stockage : −30°C à +85°C
Tolérance à l'humidité : Jusqu'à 90 % HR (sans condensation)

Tous les matériaux et procédés sont conformes aux directives de protection environnementale RoHS, garantissant la conformité réglementaire mondiale et des pratiques de fabrication durables.

9. Domaines d'application

Le TXW800035B1-TY est architecturalement aligné avec les applications embarquées haut de gamme nécessitant une visualisation haute résolution et une interaction tactile réactive :

Tablettes industrielles et terminaux portables : La large tolérance de température et la durabilité G+G résistent aux vibrations et aux cycles thermiques de l'usine.
Appareils médicaux et de santé : La haute luminosité et la profondeur de couleur de 16,7 millions prennent en charge l'imagerie diagnostique et les interfaces de surveillance des patients.
Points de vente intelligents et bornes : Les traitements de surface AF/AG maintiennent la clarté optique sous une interaction publique continue.
Affichages montés sur véhicule : La capacité de démarrage à froid à −30°C et le plafond de fonctionnement de 85°C s'adaptent aux extrêmes de l'habitacle automobile.
Plateformes informatiques mobiles : La résolution WUXGA et l'efficacité LVDS équilibrent les performances visuelles avec les contraintes d'autonomie de la batterie.

10. Contrôle documentaire et conformité

Numéro de modèle : TXW800035B1-TY
Version du document : 2025-03-11
Fabricant : Shenzhen Tianxianwei Technology Co., Ltd.
Nombre total de pages : 15
Norme environnementale : Conforme RoHS
Paramètres critiques : Indiqués par un astérisque * ; paramètres CPK entre crochets [ ] ; dimensions de référence entre parenthèses ( )

Pour les schémas électriques complets, les diagrammes de temporisation et les fichiers CAO mécaniques, contactez directement le fabricant ou consultez le dossier complet de spécifications techniques de 15 pages avant la finalisation de la conception du circuit imprimé.
